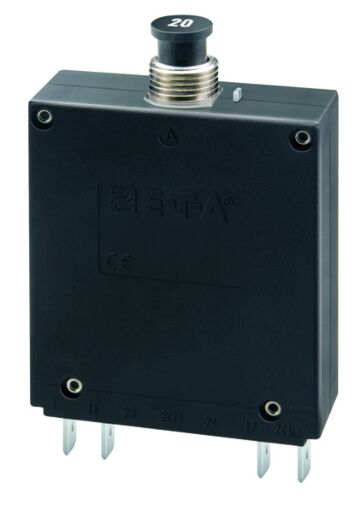

Ein- und mehrpolige Schutzschalter mit magnetischer oder hydraulischmagnetischer Auslösung, Gewindehals- oder Stecksockelbefestigung, verschiedenen Kennlinien und wahlweise Hilfskontakten. Ein- und Ausschaltmöglichkeit durch Druck/Zug-Betätigung. Eine präzise Schaltmechanik gewährleistet unbeeinflussbare Freiauslösung und zuverlässige Abschaltung bereits bei kleinsten Überströmen. Geringe Temperaturempfindlichkeit bei Nennlast.
Erfüllt die Geräteschutzschalternorm EN 60934 (IEC 60934): S-Typ, HM oder MO.
Typische Anwendungsgebiete
Stromversorgungen
Schaltanlagen
Steuer- und Regeltechnik
Telekommunikation
Mobilfunkstationen
Zulassungen
Prüfstelle
Prüfnorm
Nennspannung
Nennstrombereich
VDE
IEC / EN 60934
AC 240/415 V AC 240 V DC 80 V
0,02 A…30 A 0,02 A…30 A 0,02 A…50 A
UL
UL 1077
AC 250 V DC 80 V DC 80 V
0,02 A…30 A 0,02 A…50 A 100 A (2 Pole parallel)
UL
UL 489A
DC 80 V
0,05 A…30 A (1 + 2 polig)
CSA
C22.2 No 235
AC 250 V DC 80 V
0,02 A…30 A 0,02 A…30 A
CQC
GB 17701
AC 240/415 V AC 240 V DC 80 V
0,02 A…30 A 0,02 A…30 A 0,02 A…50 A
QPL Sweden Defence Material Admin.
MIL-C- 55629
AC 240 V DC 50 V AC 240 V AC 240 / 415 V
1 A…30 A (8340-F410) 1 A…30 A (8340-410) 1 A…30 A (8340-F420) 1 A…30 A (8340-F430)
