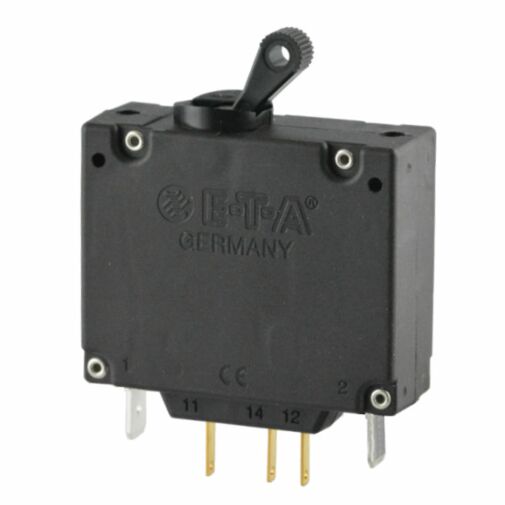

8340-F450-P1T2-A0H0-3A ETA Hydraulisch magnetischer Schutzschalter

E-T-A Hydraulisch magnetischer Schutzschalter
2-polig geschützt, hydraulisch magnetisch verzögert
Ohne Hilfskontakte
Nennstrombereich 3 A

149,69 €
  • 10 für jeweils 125,49 € kaufen und  16% sparen
  • 100 für jeweils 72,60 € kaufen und  51% sparen
Inkl. 19% MwSt., zzgl. Versand
Lieferung in 29 bis 31 Tagen
8340-F450-P1T2-A0H0-3A ETA Hydraulisch magnetischer Schutzschalter hat eine Mindestbestellmenge von 10 Stück
Nicht lagernd, Artikel wird für Sie nachbestellt.
ARTNR
24-01765
8340-F450-P1T2-A0H0-3A ETA Hydraulisch magnetischer Schutzschalter ist verfügbar zum Kauf in Stufen von 1

Ein- und mehrpoliger Schutzschalter mit magnetischer oder hydraulisch-magnetischer Auslösung, Kipphebelbetätigung, Frontmontage, verschiedenen Kennlinien und wahlweise Hilfskontakten. Eine präzise Schaltmechanik gewährleistet unbeeinflussbare Freiauslösung und zuverlässige Abschaltung bereits bei kleinsten Überströmen. Geringe Temperaturempfindlichkeit bei Nennlast. Erfüllt die Geräteschutzschalternorm EN 60934 (IEC 60934): S-Typ, HM oder MO.

Typische Anwendungsgebiete
Stromversorgungen, Schaltanlagen, Steuer- und Regeltechnik, Telekommunikation, Festnetz und Mobilfunk

Technische Daten

  Nennspannung

  3 AC 415 V; AC 240 V (50/60 Hz); DC 80 V
  (höhere Gleichspannungen auf Anfrage)

  Nennstrombereich   0,02...50 A DC
  0,02...30 A AC
  Hilfsstromkreis   AC 240 V 6 A DC 28 V 3 A
  DC 65 V 1 A DC 80 V 0,5 A
  Lebensdauer   3 AC 415 V, AC 240 V:
  0,02...30 A 6 000 Schaltspiele mit 1 x IN, induktiv
  10 000 Schaltspiele mit 1 x IN, ind.arm

  DC 80 V:
  0,02...25 A 6 000 Schaltspiele mit 1 x IN, induktiv

  0,02...30 A 10 000 Schaltspiele mit 1 x IN, ind.arm
  40 + 50 A 6 000 Schaltspiele mit 1 x IN, ind.arm

  Umgebungstemperatur   -40 °C...85 °C

  Isolationskoordination
  (IEC 60664)

  2,5 kV/2
  (IEC 60664) verstärkte Isolation im Betätigungsbereich
  Spannungsfestigkeit
     Betätigungsbreich
     Line zu Load
     Pol zu Pol (2- u. 3polig)
     Haupt- zu Hilfsstromkreis
     Schalt- zu Auslösekreis
     (Ausführung X)
  Prüfspannung AC 3 000 V
  Prüfspannung AC 1 500 V
  Prüfspannung AC 1 500 V
  Prüfspannung AC 3 000 V
  Prüfspannung AC 1 500 V
  Isolationswiderstand   > 100 MΩ (DC 500 V)
  Schaltvermögen 6 x IN bei AC;
  IEC 60934 - Prüfreihe E
  6 x IN bei AC;
  4 x IN bei DC
  Schaltvermögen (UL 1077)   AC:
  1-polig AC 240 V/3 500 A AC 240 V/3 500 A
  2-polig AC 240 V/3 500 A AC2 40 V/5 000 A
  3-polig 3 AC 240 V/3 500 A 3 AC 240 V/5 000 A

  DC:
  1-polig 0,02...50 A DC 80 V/3 500 A
  2-polig 0,02...30 A DC 80 V/3 500 A

  Schutzart (IEC 60529)   Betätigungsbereich IP40
  Anschlussbereich IP00
  Schwingungsfestigkeit   (UL 1077) 0,02...20 A             25...30 A
  AC:
  1-polig    AC 240 V/3 500 A    AC 240 V/3 500 A
  2-polig    AC 240 V/3 500 A    AC2 40 V/5 000 A
  3-polig    3 AC 240 V/3 500    A 3 AC 240 V/5 000 A   DC:
  1-polig    0,02...50 A               DC 80 V/3 500 A
  2-polig    0,02...30 A               DC 80 V/3 500 A
  Schwingungsfestigkeit


  Bei Kennlinien F1, F2:
  Einbaulage Kipphebel nach unten: bei 0,9 x IN
  10 g (57-2000 Hz) ± 0,76 mm (10-57 Hz)

  Übrige Einbaulagen:
  10 g (57-2000 Hz) bei IN
  alle Einbaulagen bei 0,8 x IN
  10 g (57-2000 Hz) ± 0,76 mm (10-57 Hz)
  Prüfung nach IEC 60068-2-6, Test Fc,
  10 Frequenzzyklen/Achse
  Stoßfestigkeit
  Stoßrichtung 1, 2, 3, 4, 5:
  Stoßrichtung 6:
  Kennlinien F1, F2:
  100 g (11 ms) bei IN
  100 g (11 ms) bei 0,8 x IN
  100 g (11 ms) bei 0,8 x IN
  Prüfung nach IEC 60068-2-27, Test Ea
  Korrosionsfestigkeit   96 Std. in 5 % Salznebel,
  Prüfung nach IEC 60068-2-11, Test Ka
  Feuchtigkeitsprüfung   240 Std. in 95 % rel. Feuchte,
  Prüfung nach IEC 60068-2-78, Test Cab
  Masse   ca. 65 g pro Pol


Zulassungen

  Prüfstelle     Prüfnorm     Nennspannung     Nennstrombereich
  VDE

  IEC / EN
  60934

  AC 240/415 V
  AC 240 V
  DC 80 V
  0,02 A…30 A
  0,02 A…30 A
  0,02 A…50 A
  UL   UL 1077   AC 250 V
  DC 80 V
  DC 80 V
  0,02 A…30 A
  0,02 A…50 A
  100 A (2 Pole parallel)
  UL   UL 489A   DC 80 V   0,05 A…30 A
  (1 + 2 polig)
  CSA   C22.2 No
  235
  AC 250 V
  DC 80 V
  0,02 A…30 A
  0,02 A…30 A
  CQC   GB 17701   AC 240/415 V
  AC 240 V
  DC 80 V
  0,02 A…30 A
  0,02 A…30 A
  0,02 A…50 A
  QPL
  Sweden
  Defence
  Material
  Admin.
  MIL-C-
  55629
  AC 240 V
  DC 50 V
  AC 240 V
  AC 240 / 415 V
  1 A…30 A (8340-F410)
  1 A…30 A (8340-410)
  1 A…30 A (8340-F420)
  1 A…30 A (8340-F430)
Technische Daten
Artikelname 8340-F450-P1T2-A0H0-3A ETA Hydraulisch magnetischer Schutzschalter
ARTNR 24-01765
Gewicht (KG) 0.134000
Herstellungsland Deutschland
Hilfskontaktvarianten H0 ohne Hilfskontakte
Hilfskontaktfunktion 4 1 Wechsler
Hilfskontakt-Anschlussform Flachstecker DIN 46244-A2, 8-0,5
Farbe sowie Art des Betätigungselementes A schwarz
Zubehör 0 ohne Zubehör
Nennstrom 3 A
Abmessung und Form 4 mit Befestigungsmuttern M3
Baureihe 8340
Montageart F Flanschbefestigung
Polzahl mehrpolig thermisch geschützt
Hersteller Nummer 8340-F450-P1T2-A0H0-3A
Hersteller E-T-A
Anschlussform P1 Flachstecker DIN 46244-A6,3x0,8
Statistische Warennummer 85362010
Traub Bestellnummer 8340-F450-P1T2-A0H0-3A
Kennline T2 Träge Auslösekennlinie hydraulisch verzögert AC 60/50 Hz
