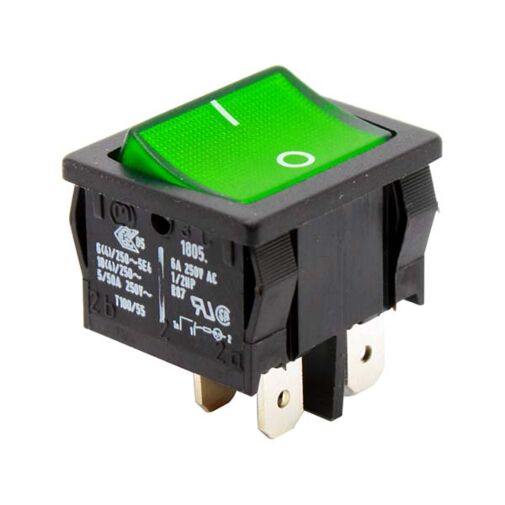

531 B Wippschalter zweipolig beleuchtet Marquardt 1805.7109

531 B Wippschalter zweipolig beleuchtet Marquardt 1805.7109

Zweipoliger Wippschalter beleuchtet grün
Ausschalter
Steckanschluss 4,8 x 0,8 mm
Kennzeichnung in weiß: 0 - I
10 (4) A 250 AC 5E4 T100/55
6 (4) A 250 V AC 5E4 T100/55
TRAUB-Bestellnummer 531 B

8,68 €

Inkl. 19% MwSt., zzgl. Versand

Lieferung in 1 bis 3 Tagen innerhalb Deutschlands.

Auf Lager

285 Produkte sind für Sie verfügbar

ARTNR

10-00598

Zubehör

Artikel dem Warenkorb hinzufügen oder Alles auswählen

509 Schutzkappe transparent Marquardt 203.090.011
1,51 €
Inkl. 19% MwSt., zzgl. Versand

Zum Ende der Bildergalerie springen

Zum Anfang der Bildergalerie springen

Beschreibung

Produktnummer

1805.7109

Produktfamilie

Wippschalter

Betätigungsart

direkt

Sonstiges

Einbautiefe 19.5

Einschaltdauerstrom (Kapazitiv)

5 A

Einschaltspitzenstrom (Kapazitiv)

50 A

ROHS Konform

Schaltfunktion

Ausschalter (DPST)

Material fester Kontakt

Cu versilbert

Polzahl

2 - polig

Anschlüsse

Steckanschluss, 4.8 x 0.8

Mechanische Lebensdauer

5E4

Schaltleistung IEC

10 (4) A 250 V AC 1E4
6 (4) A 250 V AC 5E4

Schaltleistung Nordamerika

6 A 250 V AC 1/2 HP

Übergangswiderstand (Neuzustand)

< 100 (1 A 12 V DC) mOhm

Isolationswiderstand (Neuzustand)

> 100 (500 V DC) MOhm

Spannungsfestigkeit bei 250 V

Funktionsisolierung / Basisisolierung	1 500 V
verstärkte Isolierung	3 000 V
kleiner Kontaktabstand	500 V

Kriechstromfestigkeit

250 PTI

Isolationsabstand

nach EN 61058 für verstärkte bzw. doppelte Isolierung

Schutzart

Anschluss	IP 40
Betätiger	IP 40

Temperaturbereich

-20 °C ... +100 °C

Temperaturbereich

-20 °C ... +55 °C

Lagertemperatur

-40 °C ... +80 °C

Entflammbarkeit

UL 94 V-2

Glühdrahttesttemperatur

850 °C

Betätiger und Zusatzbetätiger

Wippe: PC, transparent grün, Kennzeichnung weiß

Gehäusebeschreibung

Gehäuse: PA, schwarz

Anschlussoberfläche

Lageranschluss	versilbert
Außenanschluss	versilbert

Kontaktmaterial

Kontaktabstand

≥ 3 mm

Beleuchtung

Funktionsbeleuchtung: Glimmleuchte, 230 V, rot

Rating Code UL

R 87

Kontaktart

Abhebekontakt

Aufsteckkraft der Steckhülsen

≤ 80 N

Prüfzeichen

CSA / UL / ENEC 05

Geeignet für Geräte der Schutzklasse

Sonstiges

Einbautiefe 19.5

Befestigungsart

Rastbefestigung

X	Y	Z
0.75 ... 1.25	19.2 -0.1	21.9 +0.1
1.25 ... 2	19.4 -0.1	21.9 +0.1
2 ... 3	19.8 -0.1	21.9 +0.1

X = Gerätewanddicke

Verschmutzungsgrad

Technische Daten

Technische Daten
Artikelname	531 B Wippschalter zweipolig beleuchtet Marquardt 1805.7109
ARTNR	10-00598
Gewicht (KG)	0.006400
Schaltfunktion	Ausschalter
Hersteller Nummer	01805.7109-03
Schaltleistung	10 (4) A 250 V AC
Herstellungsland	Tunesien
Traub Bestellnummer	531 A
Rahmenmaße	24 x 21 mm
Statistische Warennummer	85365080
Schalter Kennzeichnung	Kennzeichnung in weiß: 0 - I
Anschluss	Steckanschluss 4,8x0,8mm
Betätiger	Wippe beleuchtet grün
Polzahl	zweipolig
Hersteller	Marquardt
Gehäusefarbe	schwarz
