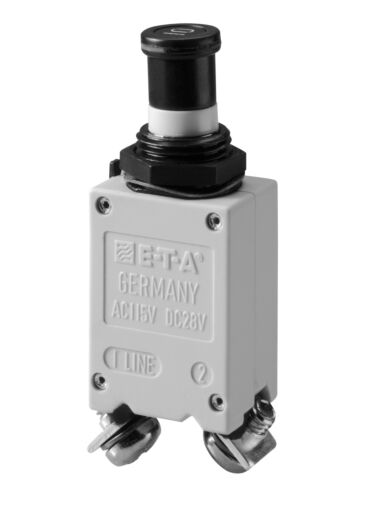

483-G641-K1M1-A2S0Z-5A ETA Thermischer Leistungsschutzschalter
1-polig thermisch geschützt
Nennstrom 5 A
- 10 für jeweils 119,18 € kaufen und 16% sparen
- 100 für jeweils 68,95 € kaufen und 51% sparen
Einpoliger, thermischer Schutzschalter mit Gewindehalsbefestigung,
Druck/Zug-Betätigung, Temperaturkompensation, hohem Schaltvermögen und wahlweise Hilfskontakt.
Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und
unbeeinflussbare Freiauslösung.
Die besondere Konstruktion erlaubt Anwendung unter extremen Um -
weltbedingungen.
Technische Daten:
| Nennspannung | AC 115 V (300 Hz bis 800 Hz); DC 28 V |
| Nennstrombereich | 1...35 A (0,5 A auf Anfrage) |
| Hilfsstromkreis | 0,5 A, DC 28 V |
| Lebensdauer | 20 000 Schaltspiele mechanisch oder 10 000 Schaltspiele mit 1 x IN (≤ 25 A) 5 000 Schaltspiele mit 1 x IN (30 + 35 A) |
| Umgebungstemperatur | -55...125 °C |
| Isolationskoordination (IEC 60664) | 1,5 kV/3 |
| Spannungsfestigkeit Betätigungsbereich Hauptstromzum zu Hilfsstromkreis |
Prüfspannung AC 1 500 V Prüfspannung AC 1 500 V |
| Isolationswiderstand | > 100 MΩ (DC 500 V) |
| Schaltvermögen Icn | AC 115 V (400 Hz): ≤ 4 A 1 000 A |
| Schutzart (IEC 60529) | Betätigungsbereich IP40 Anschlussbereich IP00 |
|
Schwingungsfestigkeit (sinusförmig) |
15 g (70-2000 Hz), ± 0,76 mm (5-70 Hz) Prüfung nach VG 95210, Bl. 19 oder ISO 7137 |
| Schwingungsfestigkeit (rauschförmig) | 0,2 g2/Hz ± 1,5 dB 16,4 g eff Prüfung nach VG 95210, Bl. 29 oder ISO 7137 |
| Beschleunigung | 17 g, Prüfung nach ISO 2669, EN 2350, Abschn. 5.3.3 |
| Stoßfestigkeit | 75 g (11 ms), Prüfung nach VG 95210, Bl. 28 oder ISO 7137 |
| Korrosionsfestigkeit | 96 Std. in 5 % Salznebel, Schärfegrad A 48 Std. in 20 % Salznebel, Schärfegrad B Prüfung nach VG 95210, Bl. 2 oder ISO 7137 |
| Feuchtigkeitsprüfung | 240 Std. in 95 % rel. Feuchte, Prüfung nach VG 95210, Bl. 7 oder ISO 7137 |
| Explosionsdichtheit | Prüfung nach VG 95210, Bl. 10 |
| Betriebshöhe | ≤ 25 000 m über NN |
| Masse | ca. 29 g mit Zubehör undHilfskontakt ca. 25 g mit Zubehör ohne Hilfskontakt Masseeinsparung mit Aluminiumgewindehals ca. 3 g |
Zulassungen bzw. Bauarten:
| Prüfstelle | Prüfnorm | Nennspannung | Nennstrombereich |
| UL | UL 1077 | AC 250 V DC 75 V |
1 A…25 A 1 A…35 A |
| Bw | VG 95345, part 6 | AC 115 V, 400 Hz DC 28 V |
1 A…25 A 1 A…25 A |
| Bw | LN 29886 | AC 115 V, 400 Hz DC 28 V |
1 A…25 A 1 A…25 A |
| CSA | C22.2 No 235 |
AC 250 V DC 75 V |
1 A…25 A 1 A…35 A |
| QPL Canada Dep. of National Defence |
VG 95345, part 6 |
AC 115 V, 400 Hz DC 28 V |
1 A…25 A 1 A…25 A |
| QPL Sweden Defence Material Admin. |
LN 29886 MS 3320 |
AC 115 V, 400 Hz DC 28 V |
1 A…25 A 1 A…25 A |
|
QPL UK |
LN 29886 | AC 115 V, 400 Hz DC 28 V |
1 A…25 A 1 A…25 A |
|
Dep. of the |
MS 3320 |
AC 115 V, 400 Hz DC 28 V |
1 A…20 A 1 A…20 A |
| Artikelname | 483-G641-K1M1-A2S0Z-5A ETA Thermischer Leistungsschutzschalter |
|---|---|
| ARTNR | 24-01964 |
| Gewicht (KG) | 0.024500 |
| Farbe d. Betätigungselementes | N schwarz nach EN-Norm (z.B. 2 1/2) |
| Hilfskontakt | S0 ohne Hilfskontakt |
| Herstellungsland | Indonesien |
| Anschlussform Hauptanschlüsse | K1 Schraubklemmen mit metr. Gewinde K14 (M4) |
| Baureihe | 483 |
| Zubehör für Gewindehals -1- | 1 Wellscheibe 12/15 montiert |
| Hersteller | E-T-A |
| Hersteller Nummer | 483-G641-K1M1-A2S0Z-5A |
| Zubehör Klemmscheiben | 1 Federscheibe A4 montiert |
| Zubehör Klemmschrauben | A Linsenschraube mit Kreuzschlitz M4x6 montiert |
| Zubehör für Gewindehals -2- | 1 Sechskantmutter M12x1 vernickelt |
| Zubehör für Gewindehals | 1 Sechskantmutter M12x1, Alu, Wellscheibe 12/15, montiert |
| Betätigungselement | Druckknopf |
| Unterspannungsmodul | keine |
| Trennwand | Z ohne Trennwand |
| Polzahl | 1-polig thermisch geschützt |
| Nennstrombereich | 5A |
| Montageart | G Gewindehalsbefestigung mit Temperaturkompensation |
| Abmessung und Form (Gewindehals) | 4 M12x1x6,4x 8,8 o. Hilfskontakt |
| Kennlinie | M1 Thermisch 1,15 - 1,4 x IN |
| Statistische Warennummer | 85362010 |
| Traub Bestellnummer | 483-G641-K1M1-A2S0Z-5A |
