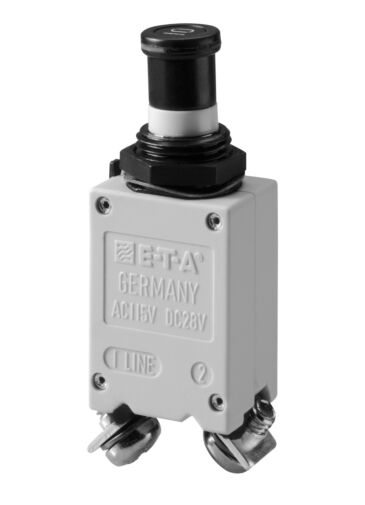

483-G411-K1M1-A1S0Z-30A ETA Thermischer Leistungsschutzschalter

Thermischer Leistungsschutzschalter
1-polig thermisch geschützt
Nennstrom 30 A
129,70 €
  • 10 für jeweils 108,73 € kaufen und  16% sparen
  • 100 für jeweils 62,92 € kaufen und  51% sparen
Inkl. 19% MwSt., zzgl. Versand
Lieferung in 113 bis 115 Tagen
483-G411-K1M1-A1S0Z-30A ETA Thermischer Leistungsschutzschalter hat eine Mindestbestellmenge von 1 Stück
Nicht lagernd, Artikel wird für Sie nachbestellt.
ARTNR
24-00851
483-G411-K1M1-A1S0Z-30A ETA Thermischer Leistungsschutzschalter ist verfügbar zum Kauf in Stufen von 1
Zubehör

Artikel dem Warenkorb hinzufügen oder Alles auswählen

Schalter der Baureihe 4120 sind einpolige, thermische Schutzschalter mit Gewindehalsbefestigung, Druck/Zug-Betätigung, Temperaturkompensation und hohem Schaltvermögen und wahlweise Hilfskontakt. Sie besitzen ein zuverlässiges Schaltverhalten durch eine unbeeinflussbare Freiauslösung.

Die besondere Konstruktion erlaubt Anwendung unter extremen Umweltbedingungen. Es sind verschiedene Attrappen ohne elektrische Schutzfunktionen zum Befestigen vorinstallierter Verdrahtung ohne Verbraucher verfügbar.

Typische Anwendungsgebiete:
Land-, Luft- und Wasserfahrzeuge

Technische Daten:

  Nennspannung     AC 115 V (300 Hz bis 800 Hz); DC 28 V
  Nennstrombereich   1...35 A (0,5 A auf Anfrage)
  Hilfsstromkreis   0,5 A, DC 28 V
  Lebensdauer   20 000 Schaltspiele mechanisch oder
  10 000 Schaltspiele mit 1 x IN (≤ 25 A)
  5 000 Schaltspiele mit 1 x IN (30 + 35 A)
  Umgebungstemperatur   -55...125 °C
  Isolationskoordination (IEC 60664)   1,5 kV/3
  Spannungsfestigkeit
  Betätigungsbereich
  Hauptstromzum zu Hilfsstromkreis

  Prüfspannung AC 1 500 V
  Prüfspannung AC 1 500 V
  Isolationswiderstand   > 100 MΩ (DC 500 V)
  Schaltvermögen Icn   AC 115 V (400 Hz):

  ≤ 4 A 1 000 A
  5 A 2 000 A
  7,5...35 A 2 500 A
  DC 28 V: 1...25 A 6 000 A
  30 + 35 A 4 000 A

 Schutzart (IEC 60529)   Betätigungsbereich IP40
  Anschlussbereich IP00

  Schwingungsfestigkeit (sinusförmig)

  15 g (70-2000 Hz), ± 0,76 mm (5-70 Hz)
  Prüfung nach VG 95210, Bl. 19
  oder ISO 7137
  Schwingungsfestigkeit (rauschförmig)     0,2 g2/Hz ± 1,5 dB 16,4 g eff
  Prüfung nach VG 95210, Bl. 29
  oder ISO 7137
  Beschleunigung   17 g, Prüfung nach ISO 2669,
  EN 2350, Abschn. 5.3.3
  Stoßfestigkeit   75 g (11 ms), Prüfung nach
  VG 95210, Bl. 28 oder ISO 7137
  Korrosionsfestigkeit   96 Std. in 5 % Salznebel, Schärfegrad A
  48 Std. in 20 % Salznebel, Schärfegrad B
  Prüfung nach VG 95210, Bl. 2 oder ISO 7137
  Feuchtigkeitsprüfung   240 Std. in 95 % rel. Feuchte, Prüfung
  nach VG 95210, Bl. 7 oder ISO 7137
  Explosionsdichtheit   Prüfung nach VG 95210, Bl. 10
  Betriebshöhe   ≤ 25 000 m über NN
  Masse   ca. 29 g mit Zubehör undHilfskontakt
  ca. 25 g mit Zubehör ohne Hilfskontakt Masseeinsparung
  mit Aluminiumgewindehals ca. 3 g


Zulassungen bzw. Bauarten:

  Prüfstelle     Prüfnorm   Nennspannung   Nennstrombereich
  UL   UL 1077   AC 250 V
  DC 75 V
  1 A…25 A
  1 A…35 A
  Bw   VG 95345, part 6     AC 115 V, 400 Hz
  DC 28 V
  1 A…25 A
  1 A…25 A
  Bw   LN 29886   AC 115 V, 400 Hz
  DC 28 V
  1 A…25 A
  1 A…25 A
  CSA   C22.2 No
  235
  AC 250 V
  DC 75 V
  1 A…25 A
  1 A…35 A
  QPL Canada
  Dep. of National
  Defence
  VG 95345,
  part 6
  AC 115 V, 400 Hz
  DC 28 V
  1 A…25 A
  1 A…25 A
  QPL Sweden
  Defence
  Material Admin.

  LN 29886
  MS 3320
  AC 115 V, 400 Hz
  DC 28 V
  1 A…25 A
  1 A…25 A


  QPL UK
  Ministery of
  Defence

  LN 29886   AC 115 V, 400 Hz
  DC 28 V
  1 A…25 A
  1 A…25 A


  Dep. of the
  Navy



  MS 3320
  (V)

  AC 115 V, 400 Hz
  DC 28 V
  1 A…20 A
  1 A…20 A
Technische Daten
Artikelname 483-G411-K1M1-A1S0Z-30A ETA Thermischer Leistungsschutzschalter
ARTNR 24-00851
Gewicht (KG) 0.024500
Ausführung 1 ohne galvanische Trennung
Ausführung: Kommunikation, Schnittstelle 01 analog Signal
Herstellungsland Deutschland
Anschlussform Hauptanschlüsse K1 Schraubklemmen mit metr. Gewinde K14 (M4)
Baureihe 483
Hilfskontakt S0 ohne Hilfskontakt
Betätigungselement Druckknopf
Zubehör für Gewindehals -2- 1 Sechskantmutter M12x1 vernickelt
Zubehör für Gewindehals -1- 1 Wellscheibe 12/15 montiert
Zubehör für Gewindehals 1 Sechskantmutter M12x1, Alu, Wellscheibe 12/15, montiert
Unterspannungsmodul keine
Zubehör Klemmscheiben 1 Federscheibe A4 montiert
Trennwand Z ohne Trennwand
Betriebsspannung DC 24 V Nennspannung DC 24 V
Polzahl 1-polig thermisch geschützt
Nennstrombereich 30A
Montageart G Gewindehalsbefestigung mit Temperaturkompensation
Abmessung und Form (Gewindehals) 4 M12x1x6,4x 8,8 o. Hilfskontakt
Kennlinie M1 Thermisch 1,15 - 1,4 x IN
Zubehör Klemmschrauben A Linsenschraube mit Kreuzschlitz M4x6 montiert
Zusatzfunktion 0 ohne
Traub Bestellnummer 483-G411-K1M1-A1S0Z-30A
Statistische Warennummer 85362010
Hersteller E-T-A
Hersteller Nummer 483-G411-K1M1-A1S0Z-30A
