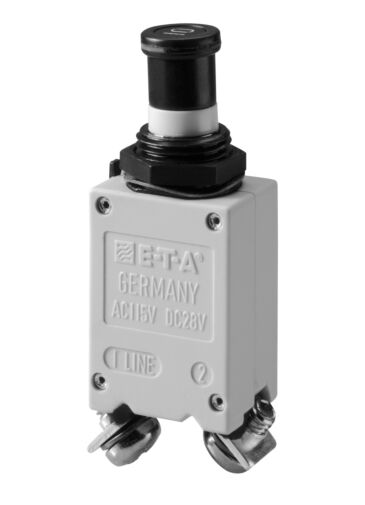

Schalter der Baureihe 4120 sind einpolige, thermische Schutzschalter mit Gewindehalsbefestigung, Druck/Zug-Betätigung, Temperaturkompensation und hohem Schaltvermögen und wahlweise Hilfskontakt. Sie besitzen ein zuverlässiges Schaltverhalten durch eine unbeeinflussbare Freiauslösung.
Die besondere Konstruktion erlaubt Anwendung unter extremen Umweltbedingungen. Es sind verschiedene Attrappen ohne elektrische Schutzfunktionen zum Befestigen vorinstallierter Verdrahtung ohne Verbraucher verfügbar.
Typische Anwendungsgebiete: Land-, Luft- und Wasserfahrzeuge
Technische Daten:
Nennspannung
AC 115 V (300 Hz bis 800 Hz); DC 28 V
Nennstrombereich
1...35 A (0,5 A auf Anfrage)
Hilfsstromkreis
0,5 A, DC 28 V
Lebensdauer
20 000 Schaltspiele mechanisch oder 10 000 Schaltspiele mit 1 x IN (≤ 25 A) 5 000 Schaltspiele mit 1 x IN (30 + 35 A)
Umgebungstemperatur
-55...125 °C
Isolationskoordination (IEC 60664)
1,5 kV/3
Spannungsfestigkeit Betätigungsbereich Hauptstromzum zu Hilfsstromkreis
Prüfspannung AC 1 500 V Prüfspannung AC 1 500 V
Isolationswiderstand
> 100 MΩ (DC 500 V)
Schaltvermögen Icn
AC 115 V (400 Hz):
≤ 4 A 1 000 A 5 A 2 000 A 7,5...35 A 2 500 A DC 28 V: 1...25 A 6 000 A 30 + 35 A 4 000 A
Schutzart (IEC 60529)
Betätigungsbereich IP40 Anschlussbereich IP00
Schwingungsfestigkeit (sinusförmig)
15 g (70-2000 Hz), ± 0,76 mm (5-70 Hz) Prüfung nach VG 95210, Bl. 19 oder ISO 7137
Schwingungsfestigkeit (rauschförmig)
0,2 g2/Hz ± 1,5 dB 16,4 g eff Prüfung nach VG 95210, Bl. 29 oder ISO 7137
Beschleunigung
17 g, Prüfung nach ISO 2669, EN 2350, Abschn. 5.3.3
Stoßfestigkeit
75 g (11 ms), Prüfung nach VG 95210, Bl. 28 oder ISO 7137
Korrosionsfestigkeit
96 Std. in 5 % Salznebel, Schärfegrad A 48 Std. in 20 % Salznebel, Schärfegrad B Prüfung nach VG 95210, Bl. 2 oder ISO 7137
Feuchtigkeitsprüfung
240 Std. in 95 % rel. Feuchte, Prüfung nach VG 95210, Bl. 7 oder ISO 7137
Explosionsdichtheit
Prüfung nach VG 95210, Bl. 10
Betriebshöhe
≤ 25 000 m über NN
Masse
ca. 29 g mit Zubehör undHilfskontakt ca. 25 g mit Zubehör ohne Hilfskontakt Masseeinsparung mit Aluminiumgewindehals ca. 3 g
