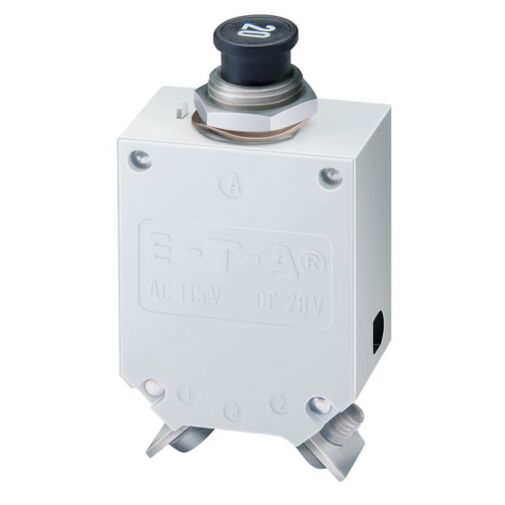

482-G111-K1M1-A1S0-1A ETA Leistungsschutzschalter

Nennstrom 1 A
Nennspannung AC 115 V (400 Hz); DC 28 V
Gewindehalsbefestigung M 12 x 1
Anschlüsse Schraubklemmen M 4
Kennlinie thermisch 1,15 - 1,4 x IN
142,79 €
  • 10 für jeweils 119,70 € kaufen und  16% sparen
  • 100 für jeweils 69,26 € kaufen und  51% sparen
Inkl. 19% MwSt., zzgl. Versand
Lieferung in 113 bis 115 Tagen
482-G111-K1M1-A1S0-1A ETA Leistungsschutzschalter hat eine Mindestbestellmenge von 1 Stück
Nicht lagernd, Artikel wird für Sie nachbestellt.
ARTNR
24-01777
482-G111-K1M1-A1S0-1A ETA Leistungsschutzschalter ist verfügbar zum Kauf in Stufen von 1
Zubehör

Artikel dem Warenkorb hinzufügen oder Alles auswählen

Einpoliger, thermischer Schutzschalter mit Gewindehalsbefestigung, Druck/Zug-Betätigung, hohem Schaltvermögen und wahlweise Hilfskontakten.
Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung.

Typische Anwendungsgebiete:
Land-, Luft- und Wasserfahrzeuge, Anlagenbau

  Nennspannung    AC 115 V (400 Hz); DC 28 V
  AC 230 V (50/60 Hz) auf Anfrage
  Nennstrom   7,0 A
  Hilfsstromkreis   0,5 A, DC 28 V
  Lebensdauer   10 000 Schaltspiele mechanisch oder
  5 000 Schaltspiele mit 1 x IN
  Umgebungstemperatur     -55...75 °C
  Isolationskoordination   (IEC 60664) 1,5 kV/3
  Spannungsfestigkeit Betätigungsbereich
  Hauptstrom- zu Hilfsstromkreis
  Prüfspannung AC 1 500 V
  Prüfspannung AC 1 500 V
  Isolationswiderstand   > 100 MΩ (DC 500 V)
  Schaltvermögen Icn   0,1...2,5 A 15 x IN
  3...3,5 A 250 A DC / 150 A AC
  4...7 A 500 A
  7,5...50 A 6 000 A DC / 1 000 A AC
  35...50 A mit Hilfskontakt:
  3 000 A DC / 1 000 A AC
  Schutzart (IEC 60529)   Betätigungsbereich IP40
  Anschlussbereich   IP00
  Schwingungsfestigkeit   10 g (55-2000 Hz), ± 0,76 mm (10-55 Hz)
  Prüfung nach VG 95210, Bl. 19
  Stoßfestigkeit   50 g (11 ms),
  Prüfung nach VG 95210, Bl. 28
  Korrosionsfestigkeit   8 Std. in 5 % Salznebel,
  Prüfung nach VG 95210, Bl. 2
  Feuchtigkeitsprüfung   240 Std. in 95 % rel. Feuchte,
  Prüfung nach VG 95210, Bl. 7
  Explosionsdichtheit   Prüfung nach VG 95210, Bl. 10
  Masse   ca. 41 g ohne Hilfskontakt


Zulassungen:

  Prüfstelle     Prüfnorm    Nennspannung     Nennstrombereich
  UL   UL 1077   DC 72 V   0,1 A…50 A
  CSA   C22.2 No 235   DC 72 V   0,1 A…50 A
  Bw   VG 95345, part 21     DC 28 V   0,5 A…50 A



Technische Daten
Artikelname 482-G111-K1M1-A1S0-1A ETA Leistungsschutzschalter
ARTNR 24-01777
Gewicht (KG) 0.041000
Ausführung 1 ohne galvanische Trennung
Ausführung: Kommunikation, Schnittstelle 01 analog Signal
Herstellungsland Deutschland
Anschlussform Hauptanschlüsse K1 Schraubklemmen mit metr. Gewinde M4
Baureihe 482
Hilfskontakt S0 ohne Hilfskontakt
Betätigungselement Druckknopf
Zubehör für Gewindehals -2- 1 Sechskantmutter M12x1 vernickelt
Zubehör für Gewindehals -1- 1 Wellscheibe 12/15 montiert
Unterspannungsmodul keine
Zubehör Klemmscheiben 1 Federscheibe DIN 137-B4, montiert
Betriebsspannung DC 24 V Nennspannung DC 24 V
Polzahl 1-polig thermisch geschützt
Nennstrombereich 1,0A
Montageart G1 Gewindehals M12x1 vernickelt
Kennlinie M1 Thermisch 1,15 - 1,4 x IN
Zubehör Klemmschrauben A Flachkopfschraube (ISO 1580) M4x6, montiert
Zusatzfunktion 0 ohne
Traub Bestellnummer 482-G111-K1M1-A1S0-1A
Statistische Warennummer 85362010
Hersteller E-T-A
Hersteller Nummer 482-G111-K1M1-A1S0-1A
