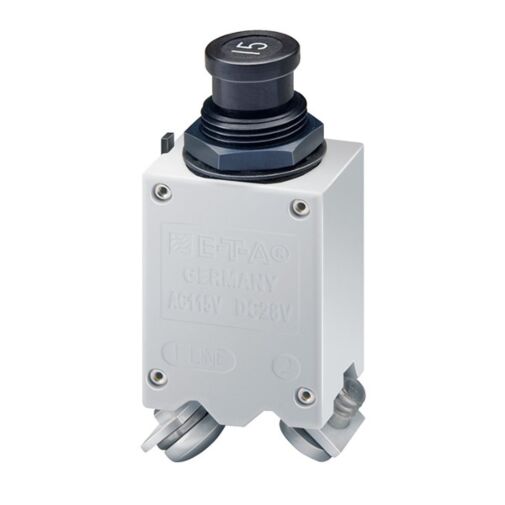

Schalter der Baureihe 4120 sind einpolige, thermische Schutzschalter mit Gewindehalsbefestigung, Druck/Zug-Betätigung, Temperaturkompensation und hohem Schaltvermögen und wahlweise Hilfskontakt. Sie besitzen ein zuverlässiges Schaltverhalten durch eine unbeeinflussbare Freiauslösung.
Die besondere Konstruktion erlaubt Anwendung unter extremen Umweltbedingungen. Es sind verschiedene Attrappen ohne elektrische Schutzfunktionen zum Befestigen vorinstallierter Verdrahtung ohne Verbraucher verfügbar.
Typische Anwendungsgebiete: Land-, Luft- und Wasserfahrzeuge
Technische Daten:
Nennspannung
AC 115 V (300 Hz bis 800 Hz); DC 28 V
Nennstrombereich
1...25 A (0,5 A auf Anfrage)
Hilfsstromkreis
0,5 A, DC 28 V
Lebensdauer
20 000 Schaltspiele mechanisch oder 5 000 Schaltspiele mit 1 x IN
Umgebungstemperatur
-55...125 °C
Isolationskoordination (IEC 60664
1,5 kV/3
Spannungsfestigkeit Betätigungsbereich Hauptstromzum zu Hilfsstromkreis
Prüfspannung AC 1 500 V Prüfspannung AC 1 500 V
Isolationswiderstand
> 100 MΩ (DC 500 V)
Schaltvermögen Icn
AC 115 V (400 Hz): 1...4 A 1 000 A 5...25 A 2 000 A DC 28 V: 1...25 A 6 000 A
Schutzart (IEC 60529)
Betätigungsbereich IP40 Anschlussbereich IP00
Schwingungsfestigkeit (sinusförmig
10 g (57-2000 Hz), ± 0,76 mm (5-57 Hz) Prüfung nach ISO 7137, EN 2350 Abschn. 5.3.1
Schwingungsfestigkeit (rauschförmig)
1...2,5 A: 0,04 g2/Hz ± 1,5 dB; 7,3 g eff 3...20 A: 0,06 g2/Hz ± 1,5 dB; 9 g eff Prüfung nach ISO 7137
Beschleunigung
17 g, Prüfung nach ISO 2669, EN 2350, Abschn. 5.3.3
Stoßfestigkeit
50 g (11 ms), Prüfung nach ISO 7137, EN 2350 Abschn. 5.3.2
Korrosionsfestigkeit
48 Std. in 5 % Salznebel Prüfung nach ISO 7137, EN 2350 Abschn. 5.4.2
Feuchtigkeitsprüfung
240 Std. in 95 % rel. Feuchte, Prüfung nach ISO 7137, EN 2350 Abschn. 5.4.3
