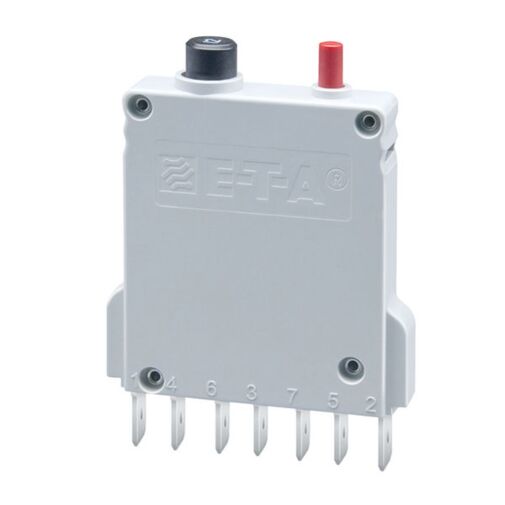

Einpoliger, thermisch-magnetische Schutzschalter mit Handauslöser. Steckbar, mit Hilfskontakten und wahlweise mit Zwischenraste. Sprungschaltmechanismus und unbeeinflussbare Freiauslösung garantieren ein zuverlässiges Schaltverhalten. Ein Nebenanschluss (-3) ist serienmäßig vorhanden. Bis IN 7 A hat dieser keinen Einfluss auf die Auslöseorgane und ist bis 5 A belastbar. Durch den geringen Innenwiderstand ist der Typ 3900 besonders für den Einsatz bei Kleinspannungen geeignet. Erfüllen die Geräteschutzschalternorm EN 60934 (IEC 60934): M-Typ, TM.
Typische Anwendungsgebiete: Fernmeldeanlagen, besonders Stromversorgungen, Industrie-Schalt- und Steueranlagen, Schienenfahrzeuge
Technische Daten:
Nennspannung
AC 240 V (50/60 Hz); DC 65 V
Nennstrombereich
3600: 0,05...16 A 3900: 0,05...10 A
Hilfsstromkreis
AC 240 V / DC 65 V, 1 A min. 10 V/10 mA
Lebensdauer
5 000 Schaltspiele mit 1 x IN, induktiv 5 000 Schaltspiele mit 2 x IN, ind.arm
Umgebungstemperatur
-30...60 °C
Isolationskoordination (IEC 60664)
2,5 kV/2 verstärkte Isolation im Betätigungsbereich
Spannungsfestigkeit Betätigungsbereich Haupt- zu Hilfsstromkreis Hilfsstromkreis 4-5 zu 6-7
Prüfspannung AC 3 000 V Prüfspannung AC 1 500 V Prüfspannung AC 840 V
Isolationswiderstand
> 100 MΩ (DC 500 V)
Schaltvermögen Icn
0,05...0,2 A selbstbegrenzend 0,3...2 A 200 A 2,5...10 A 400 A
Schutzart (IEC 60529)
Betätigungsbereich IP40 Anschlussbereich IP00
Schwingungsfestigkeit
5 g (57-500 Hz) ± 0,38 mm (10-57 Hz), Prüfung nach IEC 60068-2-6, Test Fc, 10 Frequenzzyklen/Achse
Stoßfestigkeit
25 g (11 ms), Prüfung nach IEC 60068-2-27, Test Ea
Korrosionsfestigkeit
96 Std. in 5 % Salznebel, Prüfung nach IEC 60068-2-11, Test Ka
Feuchtigkeitsprüfung
240 Std. in 95 % rel. Feuchte, Prüfung nach IEC 60068-2-78, Test Cab
