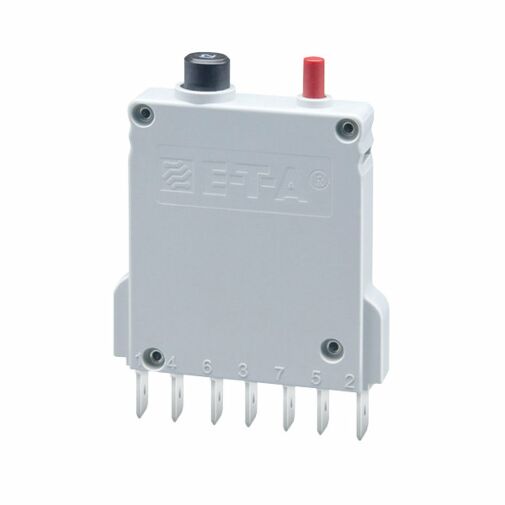

3600-P10-SI-2,5A ETA Thermisch magnetischer Schutzschalter
Flachsteckanschluss
Hilfskontakte 1 Öffner, 1 Schließer
Hilfskontakte mit Flachsteckanschluss
Nennstrombereich 2,5 A
- 10 für jeweils 75,01 € kaufen und 16% sparen
- 100 für jeweils 43,40 € kaufen und 51% sparen
Artikel dem Warenkorb hinzufügen oder Alles auswählen
-
-
17-P10-SI ETA Stecksockel21,41 €
Einpoliger, thermisch-magnetische Schutzschalter mit Handauslöser. Steckbar, mit Hilfskontakten und wahlweise mit Zwischenraste. Sprungschaltmechanismus und unbeeinflussbare Freiauslösung garantieren ein zuverlässiges Schaltverhalten. Ein Nebenanschluss (-3) ist serienmäßig vorhanden. Bis IN 7 A hat dieser keinen Einfluss auf die Auslöseorgane und ist bis 5 A belastbar. Durch den geringen Innenwiderstand ist der Typ 3900 besonders für den Einsatz bei Kleinspannungen geeignet. Erfüllen die Geräteschutzschalternorm EN 60934 (IEC 60934): M-Typ, TM.
Typische Anwendungsgebiete:
Fernmeldeanlagen, besonders Stromversorgungen, Industrie-Schalt- und Steueranlagen, Schienenfahrzeuge
Technische Daten:
| Nennspannung | AC 240 V (50/60 Hz); DC 65 V |
| Nennstrombereich | 3600: 0,05...16 A 3900: 0,05...10 A |
| Hilfsstromkreis | AC 240 V / DC 65 V, 1 A min. 10 V/10 mA |
| Lebensdauer | 5 000 Schaltspiele mit 1 x IN, induktiv 5 000 Schaltspiele mit 2 x IN, ind.arm |
| Umgebungstemperatur | -30...60 °C |
| Isolationskoordination (IEC 60664) |
2,5 kV/2 verstärkte Isolation im Betätigungsbereich |
| Spannungsfestigkeit Betätigungsbereich Haupt- zu Hilfsstromkreis Hilfsstromkreis 4-5 zu 6-7 |
Prüfspannung AC 3 000 V Prüfspannung AC 1 500 V Prüfspannung AC 840 V |
| Isolationswiderstand | > 100 MΩ (DC 500 V) |
| Schaltvermögen Icn | 0,05...0,2 A selbstbegrenzend 0,3...2 A 200 A 2,5...10 A 400 A |
| Schutzart (IEC 60529) | Betätigungsbereich IP40 Anschlussbereich IP00 |
| Schwingungsfestigkeit | 5 g (57-500 Hz) ± 0,38 mm (10-57 Hz), Prüfung nach IEC 60068-2-6, Test Fc, 10 Frequenzzyklen/Achse |
| Stoßfestigkeit | 25 g (11 ms), Prüfung nach IEC 60068-2-27, Test Ea |
| Korrosionsfestigkeit | 96 Std. in 5 % Salznebel, Prüfung nach IEC 60068-2-11, Test Ka |
| Feuchtigkeitsprüfung | 240 Std. in 95 % rel. Feuchte, Prüfung nach IEC 60068-2-78, Test Cab |
| Masse | ca. 45 g |
Zulassungen:
| Prüfstelle | Prüfnorm | Nennspannung | Nennstrombereich |
| VDE | IEC/EN 60934 | AC 240 V DC 65 V |
0,05...10 A 0,05...10 A |
| Artikelname | 3600-P10-SI-2,5A ETA Thermisch magnetischer Schutzschalter |
|---|---|
| ARTNR | 24-00195 |
| Gewicht (KG) | 0.056800 |
| Herstellungsland | Indonesien |
| Anschlussform Hauptanschlüsse | P10 Flachstecker DIN 46244-A6,3-0,8 |
| Baureihe | 3600 |
| Kennlinie | Mittelträge Auslösekennlinie (Standard) |
| Polzahl | 1-polig |
| Hilfskontakt | Si Flachstecker DIN 46244-A6,3-0,8 1 Öffner, 1 Schließer |
| Hilfskontakt Anschlussform | 1 wie Hauptkontaktanschlüsse |
| Zusatzfunktion/Zubehör | ohne |
| Traub Bestellnummer | 3600-P10-SI-2,5 |
| Statistische Warennummer | 85362010 |
| Hersteller | E-T-A |
| Hersteller Nummer | 3600-P10-SI-2,5A |
| Betätigungselement | Druckknopf |
E-T-A
Elektrotechnische Apparate GmbH
Industriestraße 2-8
90518 Altdorf b. Nürnberg
Deutschland
order@e-t-a.de
e-t-a.de
