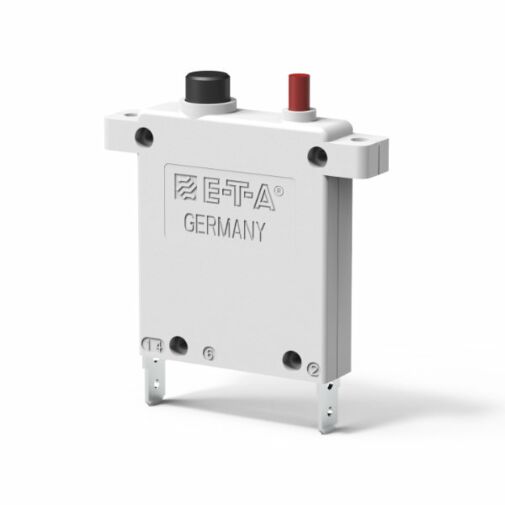

3500-P10-0,1A ETA Thermisch magnetischer Schutzschalter
1-polig
Nennstrombereich 0,1 A
- 10 für jeweils 43,82 € kaufen und 16% sparen
- 100 für jeweils 25,36 € kaufen und 51% sparen
Einpoliger, thermisch-magnetischer Schutzschalter mit Handauslöser und für Steckmontage. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus
und unbeeinflussbare Freiauslösung. Erfüllt die Geräteschutzschalternorm EN 60934 (IEC 60934): M-Typ, TM.
Typische Anwendungsgebiete:
Schienen- und Straßenfahrzeuge, Anlagentechnik, z. B. Industrie- Schalt- und Steueranlagen
Technische Daten:
| Nennspannung | AC 240 V (50/60 Hz); DC 65 V |
| Nennstrombereich | 0,05...16 A |
| Lebensdauer | 5000 Schaltspiele mit 1 x IN, induktiv 5000 Schaltspiele mit 1 x IN, ind.arm |
| Umgebungstemperatur | -30...60 °C |
| Isolationskoordination (IEC 60664 | 2,5 kV/2, verstärkte Isolation im Betätigungsbereich |
| Spannungsfestigkeit | Betätigungsbereich Prüfspannung AC 3 000 V |
| Isolationswiderstand | > 100 MΩ (DC 500 V) |
| Schaltvermögen Icn | 0,05...0,8 A selbstbegrenzend 1...2 A 200 A 2,5...16 A 400 A |
| Schutzart (IEC 60529) | Betätigungsbereich IP40 Anschlussbereich IP00 |
| Schwingungsfestigkeit | 5 g (57-500 Hz) ± 0,38 mm (10-57 Hz), Prüfung nach IEC 60068-2-6, Test Fc, 10 Frequenzzyklen/Achse |
| Stoßfestigkeit | 25 g (11 ms), Prüfung nach IEC 60068-2-27, Test Ea |
| Korrosionsfestigkeit | 96 Std. in 5 % Salznebel, Prüfung nach IEC 60068-2-11, Test Ka |
| Feuchtigkeitsprüfung | 240 Std. in 95 % rel. Feuchte, Prüfung nach IEC 60068-2-78, Test Cab |
| Masse | ca. 40 g |
Zulassungen:
| Prüfstelle | Prüfnorm | Nennspannung | Nennstrombereich |
| VDE | IEC/EN 60934 |
AC 240 V DC 65 V |
0,05...16 A 0,05...16 A |
| UL | UL 1077 C22.2 No 235 |
AC 250 V |
0,05...16 A 0,05...16 A |
| CSA |
C22.2 No |
AC 250 V |
0,05...16 A 0,05...16 A |
| Artikelname | 3500-P10-0,1A ETA Thermisch magnetischer Schutzschalter |
|---|---|
| ARTNR | 24-01388 |
| Gewicht (KG) | 0.040100 |
| Herstellungsland | Indonesien |
| Anschlussform Hauptanschlüsse | P10 Flachstecker DIN 46244-A6,3-0,8 |
| Baureihe | 3500 |
| Kennlinie | Mittelträge Auslösekennlinie (Standard) |
| Polzahl | 1-polig |
| Hilfskontakt Anschlussform | 1 wie Hauptkontaktanschlüsse |
| Nennstrombereich | 0,1A |
| Zusatzfunktion/Zubehör | ohne |
| Traub Bestellnummer | 3500-P10-0,1A |
| Statistische Warennummer | 85362010 |
| Hersteller | E-T-A |
| Hersteller Nummer | 3500-P10-0,1A |
| Betätigungselement | W Standardschaltwippe |
