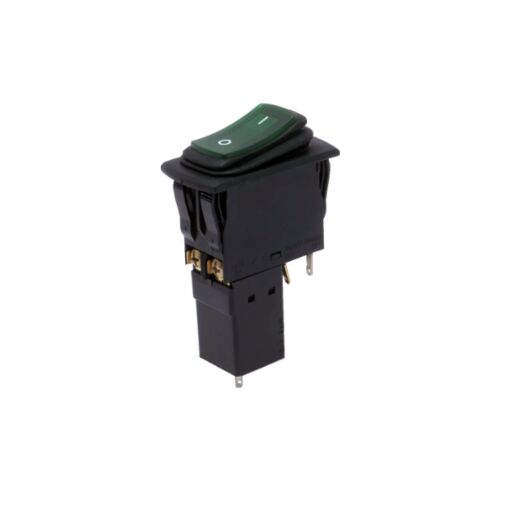

Der thermische Kombi-Schutzschalter Typ 3120-N...-....T1-...vereint Überstromschutzund die Funktion eines Ein-Ausschalters in einer Komponente. Auslöseelement ist ein Thermobimetall. Typ 3120-N...-....T1-... ist daher ideal geeignet für den Überlastschutz von Motoren, Pumpen, Transformatoren und Leitungen. Nach einer Auslösung ist er sicher, einfach und schnell wiedereinschaltbar.
Die positive Freiauslösung sorgt selbst bei blockiertem Betätigungselement für eine sichere Trennung des Stromkreises. Typ 3120-N ist auch mit thermisch-magnetischer Auslösung erhältlich. Typ 3120-N ist auch als Schalter nach der EN IEC 61058 erhältlich (siehe Datenblatt Schalter 3120-N...Q1).
Typische Anwendungsgebiete
Medizin- und Laborgeräte, Apparate- und Automatenbau, Profiwerkzeuge, Haushalts- und Gartengeräte, Büromaschinen, Audiogeräte, Werkzeugmaschinen,
Das Unterspannungsmodul löst bei Spannungsabfall bzw. -ausfall die EIN-AUS-Schalter-Kombination aus. Bei Spannungswiederkehr muss die Schalterkombination zur erneuten Zuschaltung der Last bewusst wieder eingeschaltet werden. Ein automatischer Wiederanlauf der Verbraucher und des damit verbundenen Sicherheitsrisikos sind somit ausgeschlossen.
Anbauteile: Signalkontakt, Magnetauslösung.
Ein- oder zweipoliger thermischer Kombi-Schutzschalter l Nennspannung: AC 240 V, DC 50 V (AC 415 V auf Anfrage) l Nennstrombereich: 0,1 … 20 A (bis 30 A auf Anfrage) l Optional: Push-In-Anschlussklemmen für eine einfache, schnelle und vor allem langzeitstabile Verdrahtung l Funktional erweiterbar durch Kaltgerätesteckermodule
l Funktional erweiterbar durch Unterspannungs-, Signalkontakt-, Fernauslöse-, oder magnetisches Schnellauslösemodul l Geeignet für den Einsatz in medizinischen Geräten nach IEC/EN 60601
Hersteller:
ETA
Typische Anwendungsgebiete:
Elektromotoren, Haushalts- und Büromaschinen, elektrische Werkzeuge, Netzgeräte, Ladegleichrichter, medizinische Geräte nach EN 60601
Nennspannung:
240 V AC; 50 V DC
Nennstrombereich:
0,1 – 20 A (bis 30 A auf Anfrage, nur 1-polig)
Spannungsfestigkeit:
Betätigungsbereich Prüfspannung 3000 V AC Pol zu Pol (2-polig)Prüfspannung 1500 V AC
Umgebungstemperatur:
-30 – 60° C
Masse:
ca. 33 g (2-polig) ca. 27 g (1-polig)
Schutzart (IEC 60529):
Betätigungsbereich IP 40 (mit Spritzwasserschutz IP 54) Anschlussbereich IP 00
Zulassungen:
VDE:
415 V AC-3 / 0,1 – 16 A (2-polig) 240 V AC / 0,1 – 20 A 50 V DC / 0,1 – 20 A (2-polig) 50 V DC / 0,1 – 4 A (1-polig) 28 V DC / 0,1 – 20 A
UL/CSA:
250 V AC / 0,1 – 20 A 250 V AC / 30 A (2 Pole parallel) 50 V DC / 0,1 – 20 A
