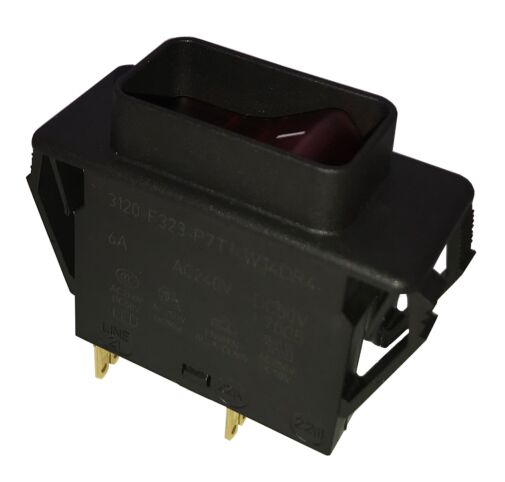

3120-F323-P7T1-W14DR4-6A ETA Thermischer Schutzschalter mit Wippenbetätigung
Thermischer Schutzschalter mit Wippenbetätigung
2-polig, thermisch geschützt
Flanschbefestigung Einbauöffnung 50,5 x 21,5 mm
PT Push-in Anschlussklemmen
Nennstrom 6 Amp.
Der Kombi-Schutzschalter Typ 3120 ist ein Ein/Ausschalter mit integriertem Überstromschutz. Auslöseelement ist ein Thermo-Bimetall.
Typ 3120 ist daher ideal geeignet für den Überlastschutz von Motoren, Pumpen, Transformatoren und Leitungen. Erfüllt die Geräteschutzschalternorm EN60934 (IEC 60934): S-Typ, TO
Der Typ 3120 ist auch als Schalter nach der IEC/EN 61058 erhältlich (siehe Datenblatt Schalter 3120-F...Q1).
Produktmerkmale:
- Wippen- oder Drucktastenbetätigung
- Ein- und zweipolige Ausführungen
- Zuverlässiges Schaltverhalten (positive Freiauslösung)
- Zeit sparende Snap-in Montage
- Internationale Zulassungen
Optional:
- Beleuchtung
- Spritzwasserschutz
- Signalkontakt
- Unterspannungsauslösung
- Fernauslösung
- Magnetische Schnellauslösung
- Push-in Anschlussklemmen
- Kaltgerätesteckermodul
Typische Anwendungsgebiete:
Medizin- und Laborgeräte, Apparate- und Automatenbau, Profiwerkzeuge, Haushalts-und Gartengeräte, Büromaschinen, Audiogeräte,
Werkzeugmaschinen
Technische Daten:
| Nennspannung | AC 240 V; DC 50 V |
| Nennstrombereich | 0,1...20 A (bis 30 A auf Anfrage, nur 1-polig |
| Lebensdauer 1-polig | AC 240 V: 0,1...20 A 30 000 Schaltspiele mit 1 x IN, induktiv DC 50 V: 0,1...4 A 30 000 Schaltspiele mit 1 x IN, induktiv 4,5...16 A 30 000 Schaltspiele mit 1 x IN, ind.arm DC 28 V: 0,1...20 A 30 000 Schaltspiele mit 1 x IN, induktiv |
| Lebensdauer 2-polig | AC 240 V: 0,1...16 A 50 000 Schaltspiele mit 1 x IN, induktiv 17...20 A 30 000 Schaltspiele mit 1 x IN, induktiv DC 50 V: 0,1...16 A 50 000 Schaltspiele mit 1 x IN, induktiv 17...20 A 10 000 Schaltspiele mit 1 x IN, induktiv |
| Umgebungstemperatur | -30...60 °C |
| Isolationskoordination (IEC 60664) | 2,5 kV/2 verstärkte Isolation im Betätigungsbereich |
| Spannungsfestigkeit Betätigungsbereich Pol zu Pol (2-polig) |
Prüfspannung AC 3.000 V Prüfspannung AC 1.500 V |
| Isolationswiderstand | > 100 MΩ (DC 500 V) |
| Schaltvermögen Icn | 0,1...2 A 10 x IN 2,5...20 A 1-polig 150 A 2-polig 250 A |
| Schaltvermögen (UL 1077) | IN UN Inc 1, 2-polig 0,1...20 A AC 250 V 5000 A, C, 1 1, 2-polig 0,1...20 A DC 50 V 1000 A, C, 1 |
| Schutzart (IEC 60529) | Betätigungsbereich IP40 Anschlussbereich IP00 mit Spritzwasserschutz IP54 bzw. IP66 |
| Vibration | 8 g (57-500 Hz), ± 0,61 mm (10-57 Hz) Prüfung nach IEC 60068-2-6, Test Fc, 10 Frequenzzyklen/Achse |
| Schock | 30 g (11 ms), Prüfung nach IEC 60068-2-27, Test Ea |
| Korrosionsfestigkeit | 96 Std. in 5 % Salznebel, Prüfung nach IEC 60068-2-11, Test Ka |
| Feuchtigkeitsprüfung | 240 Std. in 95 % rel. Feuchte, Prüfung nach IEC 60068-2-78, Test Cab |
| Masse | ca. 33 g (2-polig) ca. 27 g (1-polig) ca. 42 g (2-polig mit PT-Anschlüssen) |
Zulassungen:
| Prüfstelle | Prüfnorm | Nennspannung | Nennstrombereich |
| VDE | IEC/EN 60934 | AC 240 V DC 50 V DC 50 V DC 28 V |
0,1 A…20 A 0,1 A…20 A (2-polig) 0,1 A…4 A (1-polig) 0,1 A…20 A |
| UL | UL 1077 | AC 250 V DC 50 V AC 250 V |
0,1 A…20 A 0,1 A…20 A 30 A (2 Pole parallel) |
| CSA | C22.2 No 235 | AC 250 V DC 50 V AC 250 V |
0,1 A…20 A 0,1 A…20 A 30 A (2 Pole parallel) |
| CQC | GB 17701 | AC 240 V DC 50 V |
0,1 A…20 A 0,1 A…20 A |
| Artikelname | 3120-F323-P7T1-W14DR4-6A ETA Thermischer Schutzschalter mit Wippenbetätigung |
|---|---|
| ARTNR | 24-01608 |
| Gewicht (KG) | 0.031500 |
| Herstellungsland | Tunesien |
| Zubehör, Bauform-Variante | 1 Kragenhöhe 1 mm |
| Anschlussform Hauptanschlüsse | P7 Flachstecker DIN 46244-C-Ms-S (für Kennlinie T1) |
| Ausführung: Kommunikation, Schnittstelle | 01 analog Signal |
| Baureihe | 3120 |
| Ausführung | 1 ohne galvanische Trennung |
| Hersteller | E-T-A |
| Hersteller Nummer | 3120-F323-P7T1-W14DR4-6A |
| Zusatzfunktion | 0 ohne |
| Farbe und Beleuchtung Wippe | 14.R Wippe rot transparent mit LED Beleuchtung |
| Beschriftung Wippe | D Markierung I und 0 eingepresst |
| Beleuchtungsspannung | 4 AC 230 V |
| Betätigungselement | W Standardschaltwippe |
| Unterspannungsmodul | keine |
| Betriebsspannung | AC 230 V |
| Polzahl | 2-polig thermisch geschützt |
| Nennstrombereich | 6A |
| Montageart | F3 Flanschbefestigung Einbauöffnung 50,5x21,5mm |
| Kennlinie | T1 thermische Auslösung |
| Statistische Warennummer | 85362010 |
| Traub Bestellnummer | 3120-F323-P7T1-W14DR4-6A |
