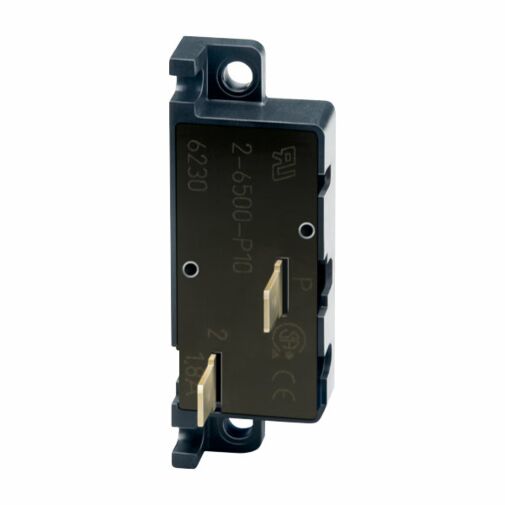

Bimetallbetätigtes, selbstrückstellendes, einpoliges Überstromschutzrelais in platzsparender Bauweise. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus.
Achtung: Als Motorschutz nur dann verwenden, wenn automatischer Wiederanlauf nach Überlastabschaltung keine Gefahr bringt.
Typische Anwendungsgebiete: Schutz von Motoren, Transformatoren
Nennspannung
AC 250 V; (50/60 Hz); DC 28 V
Nennstrombereich
0,1...10 A (15 A auf Anfrage)
Lebensdauer
100 000 Schaltspiele bei 2 x IN Für unbeaufsichtigten Betrieb ist bei Motorblockierung mit Ik ≤ 6 IN max. 30 A Schutz für mind. 18 Tage Dauerblockierung gewährleistet
Umgebungstemperatur
-10...60 °C
Isolationskoordination (IEC 60664)
2,5 kV/3
Spannungsfestigkeit
Prüfspannung AC 2 000 V
Isolationswiderstand
> 100 MΩ (DC 500 V)
Schaltvermögen co-co-co
8 x IN
Schaltvermögen (UL 1077)
IN UN 0,05...4,5 A AC 250 V 200 A 5...8 A AC 250 V 1 000 A 8,5...16 A AC 250 V 2 000 A
Schutzart (IEC 60529)
Anschlussbereich IP00 Gehäuse IP30
Schwingungsgfestigkeit
5 g (57-500 Hz) ± 0,38 mm (10-57 Hz) Prüfung nach IEC 60068-2-6, Test Fc, 10 Frequenzzyklen/Achse
Stoßfestigkeit
15 g (11 ms), Prüfung nach IEC 60068-2-27, Test Ea
Korrosionsfestigkeit
48 Std. in 5 % Salznebel, Prüfung nach IEC 60068-2-11, Test Ka
Feuchtigkeitsprüfung
240 Std. in 95 % rel. Feuchte, Prüfung nach IEC 60068-2-78, Test Cab
