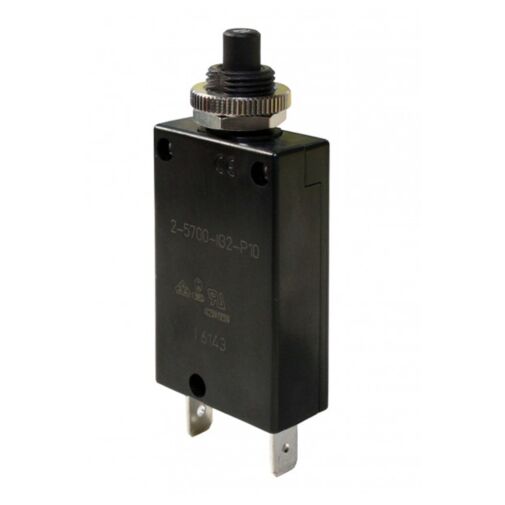

Einpoliger, thermischer Schutzschalter mit Zentralbefestigung. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung.
Erfüllt die Geräteschutzschalternorm EN 60 934 (IEC 60934): R-Typ, TO.Typische Anwendungsgebiete: Haushalts- und Büromaschinen, elektrische Werkzeuge, Netz- und Ladegeräte, Bordnetzschutz,
Wasserfahrzeuge, ReisemobileNennspannung: 250 V AC; 28 V DC Nennstrombereich: 0,05 – 25 A Spannungsfestigkeit: Betätigungsbereich Prüfspannung 3000 V AC Umgebungstemperatur: -20 – 60 °C Masse: ca. 29 g Klimaklasse: 25/85/21 nach IEC 60068 Zulassungen: VDE:
250 V AC / 0,05 – 25 A
28 V DC / 0,05 – 25
AUL/CSA:
250 V AC / 0,05 – 20 A
50 V DC / 0,05 – 20 A - Technische Informationen
-
Technische Informationen
Artikelname 2-5700-IG2-P10-2A ETA Thermischer Überstrom-Schutzschalter ARTNR 14-00045 Hersteller E-T-A Herstellungsland Tunesien Statistische Warennummer 85362010 Gewicht (KG) 0.0294 Baureihe 2-5700 Montageart IG2 Kunststoffgewindehals M12x1 Abmessung und Form (Gewindehals) Nicht zutreffend Polzahl 1-polig thermisch geschützt Zubehör, Bauform-Variante Nein Bauform-Varianten Nicht zutreffend Anschlussform Hauptanschlüsse P10 Flachstecker DIN 46244-A6,3-0,8 Kennlinie Mittelträge Auslösekennlinie (Standard) Betätigungselement W Standardschaltwippe Farbe und Beleuchtung Wippe Nein Beschriftung Wippe Nein Beleuchtungsspannung Nein Nennstrombereich 2A Variante Nicht zutreffend Zubehör für Gewindehals Nicht zutreffend Bauart Nicht zutreffend Kanalzahl Nicht zutreffend Zubehör für Gewindehals -1- Nein Zubehör für Gewindehals -2- Nein Zubehör Klemmschrauben Nein Zubehör Klemmscheiben Nein Hilfskontakt Nein Trennwand Nicht zutreffend Farbe d. Betätigungselementes Nicht zutreffend Ausführung, gemäß SAE J553 Nein Ausführung Nein Ausführung: Kommunikation, Schnittstelle Nein Zusatzfunktion 0 ohne Signaleingang Nein Signalausgang Nein Betriebsspannung AC 250 V DC 28 V Handauslöser Nein Unterspannungsmodul keine Fernauslösung für AC und DC Nicht zutreffend Signalkontaktmodul Nicht zutreffend Bauform Nein Hersteller Nummer 2-5700-IG2-P10-2A Traub Bestellnummer 2-5700-IG2-P10-2A - Dokumente
-
Verfügbare Dateien
ETA Katalogblatt
