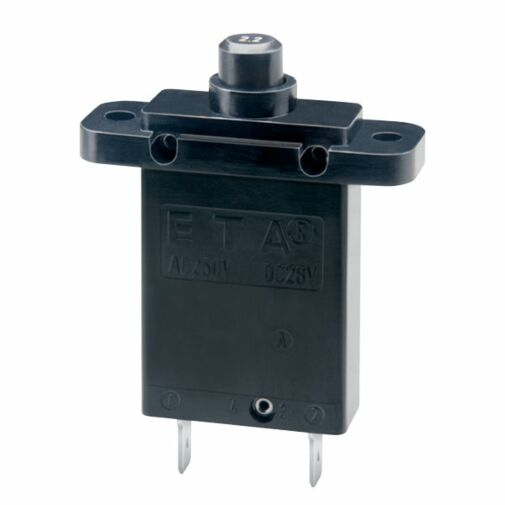

Einpoliger, thermischer Schutzschalter mit Flanschmontage. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung. Erfüllt die Geräteschutzschalternorm EN 60 934 (IEC 60934): R-Typ, TO. Typ 2-5700-...-DD-...: Druck/Druck-Auslösung.
Bimetallschalter als Öffner oder Schliesser: Was brauche ich?
Zum Schutz vor Überhitzung nimmt man den Öffner: Er unterbricht den Stromkreis, wenn es zu warm wird. Der Schliesser schaltet bei Erreichen der Temperatur etwas ein, zum Beispiel einen Lüfter oder eine Warnleuchte.
Was ist der Unterschied zwischen Bimetallschalter und PTC-Kaltleiter?
Der Bimetallschalter ist ein Schaltkontakt und kann einen Steuerkreis direkt unterbrechen. Der PTC-Kaltleiter ändert nur seinen Widerstand und braucht ein Auslösegerät, reagiert dafür genauer und schneller.
Welchen Nennstrom braucht ein thermischer Schutzschalter?
Der Nennstrom wird nach dem Betriebsstrom des Geräts gewählt, knapp darüber. Bei höherer Umgebungstemperatur oder dicht nebeneinander montierten Schaltern muss er grösser ausfallen, weil der Schalter dann früher auslöst.
Wie funktioniert ein Bimetallschalter?
Im Bimetallschalter sitzt eine Scheibe aus zwei verschiedenen Metallen. Erreicht sie die Nennschalttemperatur, schnappt sie um, beim üblichen Öffner öffnet sie den Kontakt. Ist sie abgekühlt, schnappt sie meist zurück und schliesst ihn wieder.
