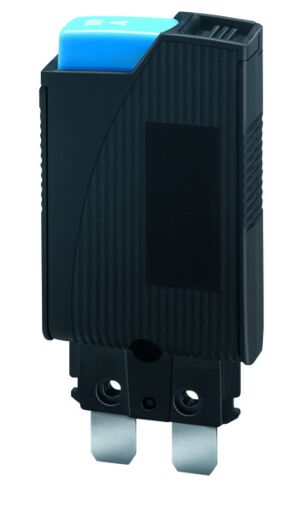

Einpoliger, thermischer Schutzschalter in Kleinbauweise. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung. Entspricht der Geräteschutzschalternorm EN 60934 (IEC 60934): S-Typ,TO. Steckbar in Sicherungsklemme für Tragschienenmontage.
Typische Anwendungsgebiete Einbau in anreihbare Sicherungsklemme auf Tragschiene zur Absicherung von Verbrauchern in Stromverteilungssystemen im Schaltschrank und Anlagenbau
Technische Daten
Nennspannung
AC 250 V; DC 65 V
Nennstrombereich
0,1...10 A
Lebensdauer
6 000 Schaltspiele mit 1 x IN (induktionsarm) 3 000 Schaltspiele mit 1 x IN (induktiv) 500 Schaltspiele mit 2 x IN (induktiv)
Umgebungstemperatur
-20...60 °C (T 60)
Isolationskoordination (IEC 60664)
2,5 kV/2 verstärkte Isolation im Betätigungsbereich
Spannungsfestigkeit
Betätigungsbereich Prüfspannung AC 3 000 V Einbaubereich Prüfspannung AC 1 500 V
Isolationswiderstand
> 100 MΩ (DC 500 V)
Schaltvermögen Icn
0,1…5 A 6 x IN AC 250 V, DC 65 V 6…10 A 8 x IN AC 250 V, DC 65 V 0,1…0,7 A 25 x IN DC 30 V 0,8…6 A 10 x IN DC 30 V 7…10 A 20 x IN DC 30 V
Schaltvermögen (UL 1077)
AC 250 V: 2 000 A DC 72 V: 2 000 A
Schutzart (IEC 60529)
Betätigungsbereich IP40 Anschlussbereich IP00
Schwingungsfestigkeit ohne Sockel
5 g (57-500 Hz), ± 0,38 mm (10-57 Hz) Prüfung nach IEC 60068-2-6, Test Fc, 10 Frequenzzyklen/Achse und EN 50155
Korrosionsfestigkeit
96 Std. in 5 % Salznebel, Prüfung nach IEC 60068-2-11, Test Ka
Feuchtigkeitsprüfung
240 Std. in 95 % rel. Feuchte, T = 40 °C Prüfung nach IEC 60068-2-78, Test Cab
Bimetallschalter als Öffner oder Schliesser: Was brauche ich?
Zum Schutz vor Überhitzung nimmt man den Öffner: Er unterbricht den Stromkreis, wenn es zu warm wird. Der Schliesser schaltet bei Erreichen der Temperatur etwas ein, zum Beispiel einen Lüfter oder eine Warnleuchte.
Was ist der Unterschied zwischen Bimetallschalter und PTC-Kaltleiter?
Der Bimetallschalter ist ein Schaltkontakt und kann einen Steuerkreis direkt unterbrechen. Der PTC-Kaltleiter ändert nur seinen Widerstand und braucht ein Auslösegerät, reagiert dafür genauer und schneller.
Welchen Nennstrom braucht ein thermischer Schutzschalter?
Der Nennstrom wird nach dem Betriebsstrom des Geräts gewählt, knapp darüber. Bei höherer Umgebungstemperatur oder dicht nebeneinander montierten Schaltern muss er grösser ausfallen, weil der Schalter dann früher auslöst.
Wie funktioniert ein Bimetallschalter?
Im Bimetallschalter sitzt eine Scheibe aus zwei verschiedenen Metallen. Erreicht sie die Nennschalttemperatur, schnappt sie um, beim üblichen Öffner öffnet sie den Kontakt. Ist sie abgekühlt, schnappt sie meist zurück und schliesst ihn wieder.
