- Beschreibung
-
Details anzeigen

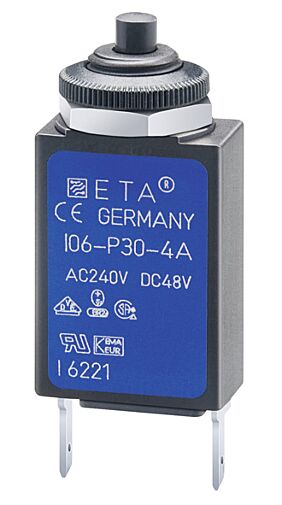

Einpoliger thermischer Schutzschalter in Kleinbauweise. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung.
Erfüllt die Geräteschutzschalternorm EN 60 934 (IEC 60934): R-Typ, TO. Für höhere Stromstärken bei gleicher Bauart verweisen wir auf unseren Typ 1140.
Typische Anwendungsgebiete:
Haushalts- und Büromaschinen, elektrische Werkzeuge, Netz- und Ladegeräte, Bordnetzschutz,
Wasserfahrzeuge, ReisemobileNennspannung:
240 V AC; 48 V DC
Nennstrombereich:
0,05 – 10 A
Spannungsfestigkeit:
Betätigungsbereich Prüfspannung 3000 V AC
Umgebungstemperatur:
-20 – 60 °C
Masse:
ca. 10 g
Klimaklasse:
25/85/21 nach IEC 60068
Zulassungen:
VDE:
240 V AC / 0,05 – 8 A
48 V DC / 0,05 – 10 AUL/CSA:
250 V AC / 0,05 – 10 A
48 V DC / 0,05 – 10 A - Technische Informationen
-
Technische Informationen
Artikelname 106-P30-2A ETA Thermischer Überstrom-Schutzschalter ARTNR 14-00160 Hersteller E-T-A Herstellungsland Tunesien Statistische Warennummer 85362010 Gewicht (KG) 0.0109 Baureihe 106 Montageart G1 Gewindehalsbefestigung 3/8-UNS Abmessung und Form (Gewindehals) Nein Polzahl 1-polig thermisch geschützt Zubehör, Bauform-Variante Nein Bauform-Varianten Nicht zutreffend Anschlussform Hauptanschlüsse P30 Flachstecker DIN 46244-A2,8-0,8 Kennlinie Mittelträge Auslösekennlinie (Standard) Betätigungselement Druckknopf Farbe und Beleuchtung Wippe Nein Beschriftung Wippe Nein Beleuchtungsspannung Nein Nennstrombereich 2A Variante Nein Zubehör für Gewindehals Nein Bauart Nein Kanalzahl Nein Zubehör für Gewindehals -1- Nein Zubehör für Gewindehals -2- Nein Zubehör Klemmschrauben Nein Zubehör Klemmscheiben Nein Hilfskontakt Nein Trennwand Nein Farbe d. Betätigungselementes Nein Ausführung, gemäß SAE J553 Nein Ausführung 1 ohne galvanische Trennung Ausführung: Kommunikation, Schnittstelle Nein Zusatzfunktion Nein Signaleingang Nein Signalausgang Nein Betriebsspannung Nein Handauslöser Nein Unterspannungsmodul keine Fernauslösung für AC und DC Nicht zutreffend Signalkontaktmodul Nicht zutreffend Bauform Nein Hersteller Nummer Nein Traub Bestellnummer 106-P30-2A - Dokumente
-
Verfügbare Dateien
ETA Katalogseite
