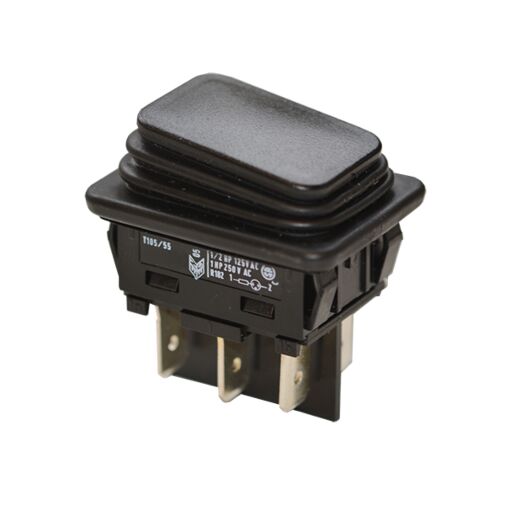

1934.3112 Wippschalter zweipolig Marquardt

Zum Ende der Bildergalerie springen

Zum Anfang der Bildergalerie springen

Traub Bestellnummer

1934.3112

Hersteller Nummer

01934.3112-02

ARTNR

10-03013

Kurzbeschreibung

Zweipoliger Wippschalter Umschalter (DPDT) Steckanschluss 6.3 x 0.8 mm 10 (8) A 250 V AC 5E4 TRAUB-Bestellnummer 1934.3112

11,25 €

Inkl. 19% MwSt., zzgl. Versand

Nicht lagernd, Artikel wird für Sie nachbestellt.

Lieferung in 99 bis 101 Tagen

Zur Wunschliste hinzufügen

Beschreibung

Produktnummer

1934.3112

Produktfamilie

Wippschalter

Betätigungsart

direkt

ROHS Konform

Schaltfunktion

Umschalter (DPDT)

Material fester Kontakt

Polzahl

2 - polig

Anschlüsse

Steckanschluss, 6.3 x 0.8 mm

Mechanische Lebensdauer

5E4

Schaltleistung IEC

10 (8) A 250 V AC 5E4

Schaltleistung Nordamerika

12 A 250 V AC 1 HP
12 A 125 V AC 1/2 HP

Übergangswiderstand (Neuzustand)

< 100 (1 A 12 V DC) mOhm

Isolationswiderstand (Neuzustand)

> 100 (500 V DC) MOhm

Spannungsfestigkeit bei 250 V

Funktionsisolierung / Basisisolierung	1 500 V
verstärkte Isolierung	3 000 V
kleiner Kontaktabstand	500 V

Kriechstromfestigkeit

250 PTI

Isolationsabstand

nach EN 61058 für verstärkte bzw. doppelte Isolierung

Schutzart

Anschluss	IP 40
Betätiger	IP 65

Temperaturbereich

-30 °C ... +105 °C

Temperaturbereich

-30 °C ... +55 °C

Lagertemperatur

-40 °C ... +80 °C

Entflammbarkeit

UL 94 V-2

Glühdrahttesttemperatur

850 °C

Betätiger und Zusatzbetätiger

Hartkomponente: PC, schwarz
Weichkomponente: TPU, schwarz

Gehäusebeschreibung

Gehäuse: PA, schwarz
Sockel: PA, schwarz

Anschlussoberfläche

Lageranschluss	versilbert
Außenanschluss	versilbert

Kontaktmaterial

Kontaktabstand

≥ 3 mm

Rating Code UL

R 182

Kontaktart

Abhebekontakt

Aufsteckkraft der Steckhülsen

≤ 80 N

Schaltkraft

3 - 8 N

Prüfzeichen

cCSAus / ENEC 05

Geeignet für Geräte der Schutzklasse

Zusatzbeschriftung

Herstelljahr/-woche nach DIN EN 60062

Verschmutzungsgrad

Produktbild / Zeichnungen

X = Gerätewanddicke

X	Y	Z
0.75 ... 1.25	30 -0.1	22 +0.2
1.25 ... 3	30.2 -0.1	22 +0.2

Technische Daten

Technische Daten
Gewicht (KG)	0.013900
Schaltleistung	10 (8) A 250 V AC
Herstellungsland	Tunesien
Anschluss	Steckanschluss 6,3x0,8mm
Statistische Warennummer	85365080
Rahmenmaße	27,8 x 36,4 mm
Schaltfunktion	Umschalter
Gehäusefarbe	schwarz
Polzahl	zweipolig
Betätiger	Wippe unbeleuchtet

FAQ

Kundenfragen

Was ist der Unterschied zwischen Wippschalter und Kippschalter?

Der Unterschied liegt allein in der Betätigung. Der Wippschalter wird über eine flache Wippe gekippt, der Kippschalter über einen herausstehenden Hebel. Elektrisch sind beide gleich aufgebaut und in denselben Kontaktfunktionen lieferbar.

Antwort im Detail

Wie wird ein beleuchteter Wippschalter angeschlossen?

Ein beleuchteter Wippschalter hat einen Anschluss mehr als ein unbeleuchteter, weil das Leuchtmittel eigene Zuleitung und Rückführung braucht. Die Belegung steht im Datenblatt, die Betriebsspannung des Leuchtmittels ist nicht immer gleich der Schaltspannung.

Antwort im Detail

Was bedeuten Schliesser, Öffner und Wechsler bei einem Schalter?

Ein Schliesser ist im Ruhezustand offen und schliesst den Stromkreis beim Betätigen. Ein Öffner ist im Ruhezustand geschlossen und trennt beim Betätigen. Ein Wechsler hat einen gemeinsamen Anschluss und zwei Ausgänge und schaltet von einem Kreis auf den anderen um.

Antwort im Detail
