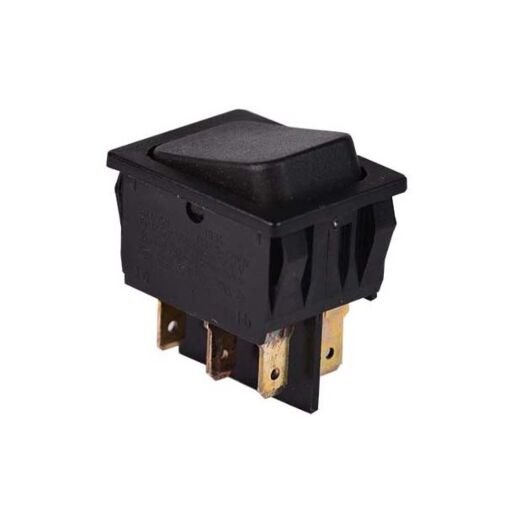

1834.1102 Wippschalter zweipolig Marquardt

main product photo
Laden...
Traub Bestellnummer
1834.1102
Hersteller Nummer
01834.1102-00
ARTNR
10-00485
Kurzbeschreibung

Zweipoliger Wippschalter Umschalter Steckanschluss 4,8 x 0,8 mm 10 (4) A 250 V AC 1E4 TRAUB-Bestellnummer 1834.1102

7,72 €
Inkl. 19% MwSt., zzgl. Versand
Nicht lagernd, Artikel wird für Sie nachbestellt.
Lieferung in 99 bis 101 Tagen
Kauf in Stufen von 1
Zur Wunschliste hinzufügen
Mehr von Marquardt
  Produktnummer   1834.1102
  Produktfamilie   Wippschalter
  Betätigungsart   direkt
  ROHS Konform   ja
  Schaltfunktion   Umschalter (DPDT)
  Material fester Kontakt   Cu versilbert
  Polzahl   2 - polig
  Anschlüsse   Steckanschluss, 4.8 x 0.8
  Mechanische Lebensdauer   10E4
  Schaltleistung IEC   10 (4) A 250 V AC 1E4
  6 (4) A 250 V AC 5E4
  Schaltleistung Nordamerika   6 A 125 V AC 1/4 HP
  6 A 250 V AC 1/2 HP
  Übergangswiderstand (Neuzustand)   < 100 (1 A 12 V DC) mOhm
  Isolationswiderstand (Neuzustand)   > 100 (500 V DC) MOhm
  Spannungsfestigkeit bei 250 V
  Funktionsisolierung / Basisisolierung   1 500 V
  verstärkte Isolierung   3 000 V
  kleiner Kontaktabstand   500 V
  Kriechstromfestigkeit   250 PTI
  Isolationsabstand   nach EN 61058 für verstärkte bzw. doppelte Isolierung
  Schutzart
  Anschluss   IP 40
  Betätiger   IP 40
  Temperaturbereich   -20 °C ... +105 °C
  Temperaturbereich   -20 °C ... +55 °C
  Lagertemperatur   -40 °C ... +80 °C
  Entflammbarkeit   UL 94 V-2
  Glühdrahttesttemperatur   850 °C
  Betätiger und Zusatzbetätiger   Wippe: PA, schwarz
  Gehäusebeschreibung   Gehäuse: PA, schwarz
  Anschlussoberfläche
  Lageranschluss   versilbert
  Außenanschluss   versilbert
  Kontaktmaterial   Ag
  Kontaktabstand   ≥ 3 mm
  Rating Code UL   R 30
  Kontaktart   Abhebekontakt
  Aufsteckkraft der Steckhülsen   ≤ 80 N
  Prüfzeichen   CSA / UL / ENEC 05
  Geeignet für Geräte der Schutzklasse   II
  Zusatzbeschriftung   Herstellort, - jahr, - woche nach DIN EN 60062
  Befestigungsart   Rastbefestigung
  X  Y  Z
  0.75 ... 1.25     30 -0.1   22 +0.2
  1.25 ... 2   30.2 -0.1     22 +0.2
  2 ... 3   30.6 -0.1   22 +0.2
  X = Gerätewanddicke
   Verschmutzungsgrad   3
   Stehstoßspannung Bemessungswert   2500 V
Technische Daten
Gewicht (KG) 0.012500
Schaltleistung 10 (4) A 250 V AC
Herstellungsland Tunesien
Anschluss Steckanschluss 4,8x0,8mm
Statistische Warennummer 85365080
Rahmenmaße 31,5 x 25 mm
Schaltfunktion Umschalter
Gehäusefarbe schwarz
Polzahl zweipolig
Betätiger Wippe unbeleuchtet
Kundenfragen

Was ist der Unterschied zwischen Wippschalter und Kippschalter?

Der Unterschied liegt allein in der Betätigung. Der Wippschalter wird über eine flache Wippe gekippt, der Kippschalter über einen herausstehenden Hebel. Elektrisch sind beide gleich aufgebaut und in denselben Kontaktfunktionen lieferbar.
Antwort im Detail

Wie wird ein beleuchteter Wippschalter angeschlossen?

Ein beleuchteter Wippschalter hat einen Anschluss mehr als ein unbeleuchteter, weil das Leuchtmittel eigene Zuleitung und Rückführung braucht. Die Belegung steht im Datenblatt, die Betriebsspannung des Leuchtmittels ist nicht immer gleich der Schaltspannung.
Antwort im Detail

Was bedeuten Schliesser, Öffner und Wechsler bei einem Schalter?

Ein Schliesser ist im Ruhezustand offen und schliesst den Stromkreis beim Betätigen. Ein Öffner ist im Ruhezustand geschlossen und trennt beim Betätigen. Ein Wechsler hat einen gemeinsamen Anschluss und zwei Ausgänge und schaltet von einem Kreis auf den anderen um.
Antwort im Detail
