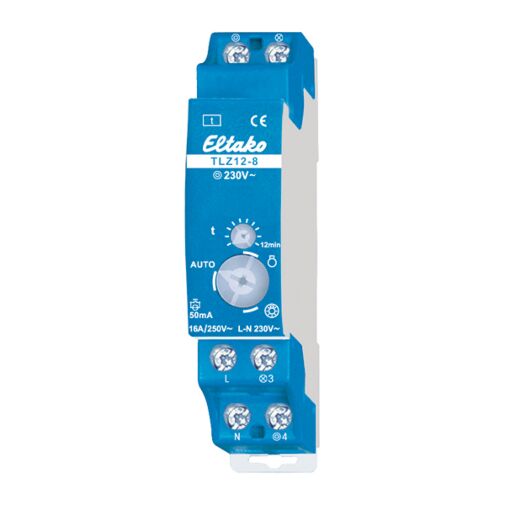

Der Eltako TLZ12-8 ist ein Treppenlichtzeitschalter für die Reiheneinbaumontage, auch Treppenhausautomat genannt. Er schaltet die Beleuchtung nach einem Tasterdruck für eine eingestellte Zeit ein und danach selbstständig wieder aus. Das spart Energie in Treppenhäusern, Fluren und Nebenräumen, weil kein Licht vergessen werden kann. Der Kontakt schaltet 16 A bei 250 V AC.
Funktion: Treppenlichtzeitschalter, Ausschaltverzögerung nach Impuls
Abstand Steueranschlüsse/Kontakt Steueranschlüsse C1-C2 bzw. A1-A2/Kontakt
3 mm –
Für 3-und 4-Leiter-Schaltungen
Automatische Erkennung der Schaltungsart
Prüfspannung Steueranschlüsse/Kontakt Prüfspannung C1-C2 bzw. A1-A2/Kontakt
2000 V –
Glühlampen- und Halogenlampenlast 230 V, I ein ≤ 70A /10ms
2000 W
Leuchtstofflampen mit KVG in DUO-Schaltung oder unkompensiert
500 VA
Leuchtstofflampen mit KVG parallel kompensiert oder mit EVG
500 VA
Kompakt-Leuchtstofflampen mit EVG und Energiesparlampen ESL
bis 100 W
230 V-LED-Lampen
bis 100 W
Lebensdauer bei Nennlast, cos φ = 1 bzw. Glühlampen 1000 W bei 100/h
> 105
Lebensdauer bei Nennlast, cos φ = 0,6 bei 100/h
> 4 x 104
Schalthäufigkeit max.
103/h
Maximaler Querschnitt eines Leiters (3er Klemme)
6 m m² (4 m m²)
2 Leiter gleichen Querschnitts (3er Klemme)
2,5 m m² (1,5 m m²)
Schraubenkopf
Schlitz /Kreuzschlitz, pozidriv
Schutzart Gehäuse / Anschlüsse
IP50 / IP20
Elektronik
Einschaltdauer
100%
Temperatur an der Einbaustelle max./min.
+50°C/-20°C
Stand-by-Verlust (Wirkleistung)
0,7 W
Steuerstrom örtlich bei 230 V (<10 s) ± 20%
5 (100) mA
Max. Parallelkapazität (ca. Länge) der Einzelsteuerleitung bei 230 V AC
0,06 μF (200 m)
So wird der TLZ12-8 angeschlossen
Der Treppenlichtzeitschalter hat einen Steuerstromkreis für die Taster und einen Lastkreis für die Beleuchtung. Die Steueranschlüsse sind mit C1 und C2 beziehungsweise A1 und A2 bezeichnet, der Schaltkontakt ist ein Schliesser für 16 A bei 250 V AC.
Das Gerät arbeitet sowohl in der 3-Leiter- als auch in der 4-Leiter-Schaltung und erkennt die Schaltungsart selbst. Sie müssen also nichts umstellen, wenn Sie einen alten Automaten ersetzen und die vorhandene Verdrahtung übernehmen wollen.
Die Steuerleitung darf eine Parallelkapazität von etwa 0,06 Mikrofarad haben, das entspricht rund 200 Metern Einzelsteuerleitung bei 230 V. Der örtliche Steuerstrom liegt bei 5 mA, kurzzeitig bis 100 mA.
Welche Lasten der TLZ12-8 schaltet
Glüh- und Halogenlampen 230 V: 2.000 W
Leuchtstofflampen mit KVG, unkompensiert oder in DUO-Schaltung: 500 VA
Leuchtstofflampen mit KVG parallel kompensiert oder mit EVG: 500 VA
Kompakt-Leuchtstofflampen mit EVG und Energiesparlampen: bis 100 W
230 V LED-Lampen: bis 100 W
Der Sprung von 2.000 W bei Glühlampen auf 100 W bei LED ist kein Druckfehler. Entscheidend ist nicht die Leistung, sondern der Einschaltstromstoss der Vorschaltelektronik. Bei vielen LED-Leuchten an einem Automaten lohnt es sich, die Anzahl zu begrenzen oder ein Gerät mit höherer Schaltleistung zu wählen.
Einbau und Anschlussquerschnitte
Reiheneinbaugerät für die Verteilung, Schutzart IP50 am Gehäuse und IP20 an den Anschlüssen, zulässige Temperatur an der Einbaustelle von minus 20 bis plus 50 Grad. Die Klemmen nehmen einen Leiter bis 6 Quadratmillimeter auf oder zwei Leiter gleichen Querschnitts bis 2,5 Quadratmillimeter. Der Stand-by-Verlust liegt bei 0,7 W.
Ein Treppenlichtzeitschalter schaltet die Beleuchtung nach einem kurzen Tasterdruck ein und nach einer eingestellten Zeit automatisch wieder aus. Anders als beim Stromstoßschalter bleibt das Licht nicht dauerhaft an, sondern erlischt von selbst.
Was ist der Unterschied zwischen Treppenlichtzeitschalter und Stromstoßschalter?
Der Stromstoßschalter behält seinen Schaltzustand, bis der nächste Impuls kommt. Der Treppenlichtzeitschalter schaltet nach der eingestellten Zeit selbstständig ab.
Wie wird der Eltako TLZ12-8 angeschlossen?
Das Gerät wird auf die Tragschiene im Verteiler gesetzt, Steuerleitung und Laststromkreis liegen an getrennten Klemmen. Die Belegung ist auf dem Gehäuse aufgedruckt und im Anschlussbild des Herstellers dargestellt.
