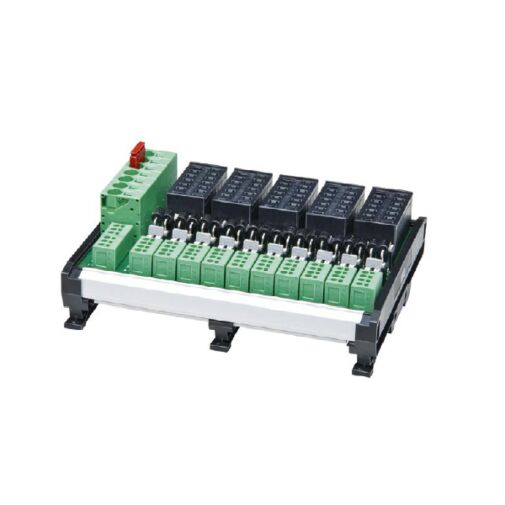

SVS18-10-C10 ETA Stromverteilungssystem
E-T-A Stromverteilungssystem für ESS20-003, ESX10-103 10
Schutzschalter
Hutschienenmontage
Max. 25 A Dauerlast
Komplett bestückt mit Push-In-Klemmen
Das Stromverteilungssystem SVS18 optimiert die DC 24 V-Verteilung in der automatisierten Prozesstechnik, im Produktionsbereich von Chemieanlagen und im Kraftwerksbereich.
Der Stromverteiler SVS18 für DIN-Hutschienenmontage verteilt die von einer DC 24 V –Stromversorgung (Schaltnetzteil) eingespeisten Spannungspotenziale auf 10 Steckplätze F1 bis F10 (Anordnung von rechts nach links). Das Sytem bietet 2 integrierte Redundanzdioden in jedem gesicherten Lastabgang und sichert die angeschlossenen Lasten wie die Steuerung, Messumformer, Aktoren, Magnetventilbaugruppen, Busmodule etc. selektiv durch den eingesetzten Schutzschalter ab.
Mit einem maximalen Gesamtstrom von 25 A und einem typ. Laststrom von 3 A pro Kanal (max. 6 A im eingeschränkten Dauerbetrieb) vereinfacht der SVS18-Stromverteiler die Rangierung und Unterrangierung in kurzschlussstrombegrenzten DC 24 V-Applikationen. Alle Signalkontakte (Schließer) der verwendetet Schutzschalter sind in Reihe geschaltet und ermöglichen eine Summensignalisierung nach dem Ruhestromprinzip. Die zehn gesicherten »L+« Lastabgänge mit je zwei Redundanzdioden pro Steckplatz reduzieren den sonst üblichen Verdrahtungsaufwand erheblich. Alle Anschlüsse der DC 24V-Einspeisung, Lastabgänge mit 0 V-Rückleiter sowie die Signalisierungsklemme sind in Federkraft-Technologie ausgeführt.
Wesentliche Merkmale
- Systematische Integration von Überstromschutz, Stromverteilung und Signalisierung auf einem Board
- Stromverteilung und selektive Absicherung von DC 24 V-Lastkreisen, die von einer Spannungsquelle (L1+ und L2+ sind gebrückt) oder von 2 separaten Spannungsquelle (L1+ , L2+) gespeist werden.
- Übersichtliches Verteil- und Rangierungskonzept, jeweils 2 parallel geschaltete Redundanzdioden (typ. 1,5 A, max. 3 A je Diode) in jedem Lastabgang integriert.
- Ein Anschlussblock für die Gruppensignalisierung (Schließer-Kontakte)
- Wirtschaftlichkeit durch einen stark reduzierten Verdrahtungsaufwand
- Reduzierter Aufwand für Planung, Konstruktion und Einbau
- Vereinfachte Wartung, Diagnose und Erweiterung
Technische Daten
| Anwendung |
Modulares Stromverteilungssystem für kurzschlussstrombegrenzte |
| Einspeisung | |
| Nennspannung |
DC 24 V (18...30 V), 2 Einspeisepotenziale |
| Summenstrom: | max. 25 A, dauerhaft DC 24 V (+) = X21 L1+/L1+ DC 24 V (+) = X21 L2+/L2+ DC 24 V (-) = X21 L-/L-/L- L1+: Einspeisepotenzial für F1/F3/F5/F7 L2+: Einspeisepotenzial für F2/F4/F6/F8/F9/F10 L-: 0 V-Rückleiter für L1+ und L2+ |
| Anschlüsse |
Schraubloser Push-In-Klemmenblock, |
| F-Steckplätze |
10 Steckplätze F1 bis F10 für elektronische Schutzschalter, |
| Eingang |
F1, F3, F5, F7: |
| Ausgang L1+ |
F1, F3, F5, F7: |
| Ausgang L2+ | F2, F4, F6, F8, F9, F10: Ausgang über Redundanz-Dioden zu X2/L2, X4/L2, X6/L2, X8/L2, X9/L2, X10/L2 (jeweils Kl. 1+ , 2+) |
| Auf unbelegte Steckplätze Signalbrücke SB-11-P1-01-1-1A stecken (separat bestellen, siehe Zubehör) |
|
| Achtung | Beim Einsatz eines Elektronischen Schutzschalters mit > 3 A Nennstrom müssen die Redundanzdioden parallel betrieben werden. Die Steckbrücke zum Parallelschalten der Dioden muss gesteckt sein. |
| Hersteller | E-T-A |
|---|---|
| Artikelname | SVS18-10-C10 ETA Stromverteilungssystem |
| ARTNR | 24-01504 |
| Gewicht (KG) | 0.630000 |
| Herstellungsland | Deutschland |
| Statistische Warennummer | 85371098 |
| Baureihe | SVS |
| Ausführung, max. Anzahl Schutzschalter | 10 10 Schutzschalter |
| Bestückungsvariante | C10 komplett bestückt mit Printklemmen, Käfigzugfederklemmen (max. 2,5 mm2, ohne Aderendhülse) |
| Hersteller Nummer | SVS18-10-C10 |
| Traub Bestellnummer | SVS18-10-C10 |
