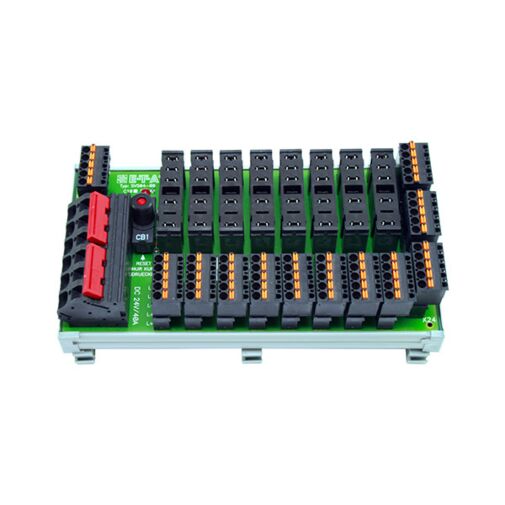

SVS04-08-B10-K01-SB01 ETA Stromverteilungssystem

E-T-A Stromverteilungssystem für
ESS20-003, ESX10-103, 2210-S21, 3600 und Adapter P10
8 Schutzschalter
Hutschienenmontage
Max. 40 A Dauerlast
Komplett bestückt mit steckbaren Käfigzugklemmen
Sonder-Version mit beschrifteten Klemmen

405,54 €
Inkl. 19% MwSt., zzgl. Versand
Lieferung in 31 bis 33 Tagen
SVS04-08-B10-K01-SB01 ETA Stromverteilungssystem hat eine Mindestbestellmenge von 1 Stück
Nicht lagernd, Artikel wird für Sie nachbestellt.
ARTNR
24-01544
SVS04-08-B10-K01-SB01 ETA Stromverteilungssystem ist verfügbar zum Kauf in Stufen von 1

Der Stromverteiler SVS04 für DIN-Hutschienenmontage verteilt den von einem getakteten Schaltnetzteil eingespeisten Strom auf 4 oder 8 Steckplätze und sichert die angeschlossenen Lasten selektiv durch den eingesetzten Schutzschalter ab. Mit einem max. Laststrom von 8 A pro Kanal und maximalen Gesamtstrom von 40 A vereinfacht der SVS04-Stromverteiler die Rangierung und Unterrangierung in kurzschlussstrombegrenzten DC 24 V-Applikationen.

Fünf gesicherte »L+« Lastabgänge pro Steckplatz und 15 oder 30 Minusklemmen reduzieren den sonst üblichen Verdrahtungsaufwand erheblich. Die 4 bzw. 8 Steckplätze sind geeignet für den elektronischen Schutzschalter ESS20-003, den elektronischen Sicherungsautomaten ESX10-103 sowie die thermisch-magnetischen Schutzschalter 2210- S21..., 3600 und den Adapter P10.

Technische Daten:

  DC 24 V-Versorgung
  DC 24 V Anschlussklemmen, 2x3 Klemmen
  (Zugfederklemmen max. 10 mm 2 ), für Stromversorgung
  - DC 24 V (+)= (X21) +/+/+
  - DC 24 V (-) = (X21) -/-/-
  Durchschleifung integriert, für Unterrangierungen und zusätzlichen
  Anschluss eines externen Puffermoduls.
  F-Steckplätze
  Anzahl der Steckplätze für Schutzschalter, vorbereitet für
  die Gerätetypen ESS20-003, ESX10-103, 2210-S21., 3600
  SVS04-04... F1...F4 = Klemmen X1...X4
  SVS04-08... F1...F8 = Klemmen X1...X8
  Auf unbelegte Steckplätze Signalbrücke SB-S11-P1-01-1-1A
  stecken (separat bestellen, siehe Zubehör)
  Lastabgänge
  5 x L+ gesichert je Steckplatz F1...F4 (F1...F8) herausgeführt auf
  Klemmen X1...X4 (X1...X8), max. 2,5 mm 2
  Laststrom max. 8 A je Steckplatz
  Signalisierung
  Signalisierungsklemme X31, 5-polig, max. 2,5 mm 2
  +:    DC 24 V Einspeisung von Klemme X21, über
          integrierten Schutzschalter CB1 abgesichert
         Summenstrom max. 0,5 A
         Summensignalisierung:
  S:    Einspeisung DC 24 V, isolierte Drahtbrücke Y 303 881 08
          (liegt lose bei) zwischen + und S stecken.
  AS:  Ausgang der Summensignalisierung
         Gruppensignalisierung
  GR: Einspeisung, isolierte Drahtbrücke Y 303 881 08
         (liegt lose bei) zwischen + und GR stecken.
  AS: Ausgang Gruppe A (X5...X8)
  B:    Ausgang Gruppe B (X1...X4)
  Minusklemmen
  3 x 5 Klemmen (X22, X23, X24) oder
  6 x 5 Klemmen (X22, X23, X24, X25, X26, X27): Variante K01
  Anschlusstechnik
  Für Signalisierung, Lastabgänge und Minusklemmen:
  B10: Steckbare Federzugklemmen max. 2,5 mm 2 ,
          mit integrierter Prüfbuchse
  B20: Steckbare Schraubklemmen max. 2,5 mm 2 ,
          mit integrierter Prüfbuchse C10: Printklemme/Federklem
  Allgemeine Daten
  • Schutzart nach DIN 40050: IP20
  • Isolationskoordination nach IEC 60934: 0,5 kV
  • Verschmutzungsgrad 2
  • Spannungsfestigkeit AC 500 V
  • Temperaturbereich: 0...50 °C (ohne Betauung)
  • für Hutschienenmontage EN 50022 - 35 x 7,5
  • Abmessungen: siehe Maßbilder
Technische Daten
Hersteller E-T-A
Artikelname SVS04-08-B10-K01-SB01 ETA Stromverteilungssystem
ARTNR 24-01544
Gewicht (KG) 0.051000
Herstellungsland Deutschland
Statistische Warennummer 85371098
Baureihe SVS
Ausführung, max. Anzahl Schutzschalter 08 8 Schutzschalter (F1...F8)
Bestückungsvariante B10 komplett bestückt mit steckbaren Käfigzugfederklemmen (max. 2,5 mm2, ohne Aderendhülse) (Standard)
Minusklemmen K01 30 Minusklemmen
Sonder-Version SB01 mit beschrifteten Einspeise-Klemmen +/+/+/-/-/- Lastabgangs- Klemmen L/1/2/3/4//5/6/7/8/9 Minus- / Signal- Klemmen 1/2/3/4/5
Hersteller Nummer SVS04-08-B10-K01-SB01
Traub Bestellnummer SVS04-08-B10-K01-SB01
