SSH GS 440-230-26 Stillstandsheizung

SSH GS 440-230-26 Stillstandsheizung

Mehr Ansichten

  • SSH GS 440-230-26 Stillstandsheizung

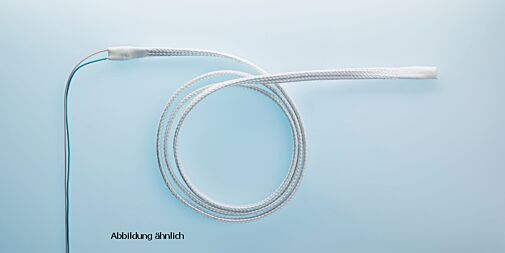

Abb. ähnlich
SSH GS 440-230-26 Stillstandsheizung
Inkl. MwSt.: 37,25 € Exkl. MwSt.: 31,30 €
zzgl. Versandkosten

Verfügbarkeit: Auf Lager

Stillstandsheizung SSH GS 440-230-26
26 W/230 V
Länge 440 mm

Beschreibung

Details anzeigen

Stillstandsheizungen dienen der Vermeidung von Kondensat und verhindern Frostschäden bei Stillstand der Motoren in kalter Umgebung.
Die vorgestellten Stillstandsheizungen sind für den Einsatz in elektrischen Motoren vorgesehen.

Funktionsprinzip:
Der Heizleiter (Widerstandsdraht) aus CuNi- oder NiCr-Legierung ist spiralförmig auf einen Glasseidenträger aufgewickelt. Die so entstandenen Einzeldrähte sind mittels Crimphülsen in Reihe geschaltet. Zum Schutz gegen Feuchtigkeit sind die Crimpverbindungen mit Schrumpfschlauch isoliert und die Heizleiter mit einem Silikonmantel überzogen. Die Heizleitung ist mit einem Glasseidenrohschlauch ummantelt. Dieser dient zum Einbau der Heizung vor der Vakuumimprägnierung des Motors. Die Spannungsversorgung erfolgt über fest angeschlossenen PTFE Einzellitzen.

Flexible Stillstandsheizung mit Glasseidenumhüllung

  • Widerstandsdraht aus CuNi- oder NiCr-Legierung
  • gewickelt auf Glasseidenseele gem. DIN 0254 und mit Silikon isoliert
  • mit Glasseidenrohrschlauch
  • fest angeschlossene, teflonisolierte Zuleitungen

Technische Informationen

Isolation Heizdraht:               Silikon mit Glasseidenschlauch
Einsatztemperaturbereich:  -40° C bis + 180° C
Betriebsspannung:               230 V
Durchschlagsfestigkeit:       2 kV/AC 50 Hz /20 s
Biegeradius:                           > 10 mm
Abmessungen:                       Breite: ca. 11 mm, Höhe: ca. 3,5 mm
Zuleitung:                                  AWG 20/7 Kupfer-verzinnt
Zugfestigkeit:                           > 60 N





Allgemeine Hinweise:

  • Beim Einbau ist darauf zu achten, daß keine Beschädigung von Kabel und Isolation erfolgt.
  • Starke Biegebelastung (Knickung) sowie punktuelle mechanische Belastungen auf die Heizleitung sind zu vermeiden.
  • Die Silikon-Isolierung der Heizleitung ist gegen einige chemische Verbindungen, wie sie beim VPI-Tränkprozess angewendet werden ( z.B. Styrol/Toluol bei UP-Tränkharz) nur "bedingt beständig". Der Anwender muss die Eignung mit eigenen Versuchen für seinen VPI-Prozess nachweisen.
Technische Informationen

Technische Informationen

Artikelname SSH GS 440-230-26 Stillstandsheizung
ARTNR 10-04001
Gewicht (KG) 0.0270
Hersteller Nicht zutreffend
Heizleistung 26 W
Litzenlänge 440 mm
Traub Bestellnummer SSH GS 440-230-26
Herstellungsland Deutschland
Statistische Warennummer 85168020
