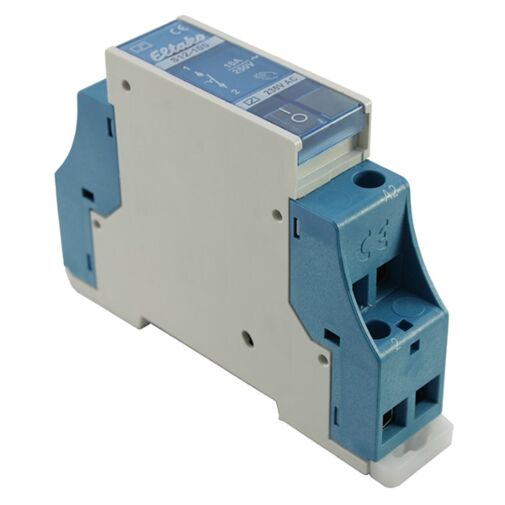

Der Eltako S12-100-230V ist ein elektromechanischer Stromstoßschalter für die Reiheneinbaumontage. Ein kurzer Impuls auf den Steuereingang schaltet den Kontakt um, ein weiterer Impuls schaltet zurück. Damit lässt sich eine Beleuchtung von mehreren Tastern aus schalten, ohne Wechsel- oder Kreuzschaltung. Das Gerät hat einen Schließer mit 16 A bei 250 V AC, eine Handbetätigung und eine Schaltstellungsanzeige.
Kontakt: 1 Schließer, 16 A bei 250 V AC
Steuerspannung: 230 V AC
Steuerleistungsbedarf: 5 bis 6 W
Montage: Tragschiene nach DIN EN 60715 TH35
Baubreite: 1 Teilungseinheit, 18 mm, Einbautiefe 55 mm
Einschaltdauer: 100 Prozent
Kontaktabstand: 3 mm
Bedienung: Handbetätigung mit Schaltstellungsanzeige
Wenn Sie mehr als fünf Schaltstellen realisieren möchten ist es sinnvoll einen Stomstoßschalter zu verwenden. Dieser wird in der Unterverteilung der Wohnung eingebaut und schaltet durch einfaches Tasten der Wippe das Licht.
1- und 2-polig 16A/250V AC Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35 mit Handbetätigung und Schaltstellungsanzeige 1 Teilungseinheit = 18mm breit, 55 mm tief Einschaltdauer 100% Steuerleistungsbedarf 5-6W Kontakte: 1 Schließer Kontaktabstand 3 mm Abstand Steueranschlüsse / Kontakt > 6 mm. Bis zu den Steuerspannungen 48 V AC und 110V DC für den Anschluss an ein SELV-Netz geeignet
Es können auch die anschlusskompatiblen elektronischen Stromstoßschalter ES12DX-UC, ES12-200-UC und ES12-110-UC verwendet werden. Die Universal-Steuerspannung UC deckt den Spannungsbereich 8-253V AC 50-60Hz und 10-230V DC ab.
So wird der S12-100-230V angeschlossen
Der Stromstossschalter hat zwei getrennte Stromkreise. Im Steuerstromkreis liegen die Taster, im Lastkreis liegt der Verbraucher. Jeder Tastendruck auf einen beliebigen Taster kippt den Schaltkontakt in die andere Stellung. Die Taster werden dazu alle parallel auf dieselben Steueranschlüsse gelegt, die Anzahl ist praktisch nicht begrenzt.
Beim S12-100-230V beträgt die Steuerspannung 230 V, der Steuerleistungsbedarf liegt bei 5 bis 6 W. Der Schaltkontakt ist ein Schliesser für 16 A bei 250 V AC. Die genaue Klemmenbezeichnung ist auf dem Gerät aufgedruckt und im Datenblatt abgebildet.
Technische Daten auf einen Blick
Kontakt: 1 Schliesser, 16 A bei 250 V AC
Kontaktabstand 3 mm, Abstand Steueranschlüsse zu Kontakt grösser 6 mm
Steuerleistungsbedarf 5 bis 6 W, Einschaltdauer 100 Prozent
Reiheneinbaugerät für Tragschiene DIN-EN 60715 TH35
1 Teilungseinheit, 18 mm breit, 55 mm tief
Handbetätigung und Schaltstellungsanzeige am Gerät
Bis zu den Steuerspannungen 48 V AC und 110 V DC für SELV-Netze geeignet
Welche Variante passt: S12-100, S12-200 oder S12-110
Die drei Ausführungen unterscheiden sich nur im Kontaktsatz. Der S12-100 hat einen Schliesser und ist der Standardfall für eine Beleuchtungsgruppe. Der S12-200 hat zwei Schliesser, wenn zwei Gruppen gemeinsam geschaltet werden sollen. Der S12-110 hat einen Schliesser und einen Öffner, wenn beim Einschalten der einen Gruppe gleichzeitig eine andere abgeschaltet werden soll.
Anschlusskompatibel sind ausserdem die elektronischen Ausführungen ES12DX-UC, ES12-200-UC und ES12-110-UC. Deren Universal-Steuerspannung deckt 8 bis 253 V AC bei 50 bis 60 Hz und 10 bis 230 V DC ab.
Datenblatt und Unterlagen
Das vollständige Datenblatt zu den Baureihen S12-100, S12-200 und S12-110 mit Anschlussbild und allen Bestellnummern finden Sie oben im Bereich Downloads dieser Seite.
Was ist ein Stromstossschalter und wofür wird er eingesetzt?
Ein Stromstossschalter wechselt mit jedem kurzen Steuerimpuls seinen Schaltzustand und hält ihn bis zum nächsten Impuls. So lässt sich Licht von vielen Stellen aus mit einfachen Tastern schalten.
Was bedeutet 1 Schliesser beim Eltako S12-100?
Die Angabe beschreibt den Kontakt: Der S12-100 hat einen Schliesser, also einen Arbeitskontakt, der im Ruhezustand offen ist und erst beim Umschalten schliesst.
Wie wird der Eltako S12-100-230V angeschlossen?
Die Spule liegt an den Klemmen +A1 und -A2 und wird mit 230 V angesteuert, die Taster gehen parallel auf A1. Der Schliesser liegt an den Klemmen 1 und 2 im Stromkreis der Beleuchtung.
Was ist der Unterschied zwischen Treppenlichtzeitschalter und Stromstossschalter?
Der Stromstossschalter hält seinen Zustand, bis der nächste Tasterdruck kommt. Der Treppenlichtzeitschalter schaltet nach der eingestellten Zeit von selbst ab.
Wie wird ein Stromstossschalter angeschlossen?
Die Taster liegen parallel im Steuerkreis und führen den Aussenleiter auf den Spulenanschluss A1, A2 liegt am Neutralleiter. Der Schaltkontakt sitzt im Laststromkreis zwischen Aussenleiter und Leuchte.
