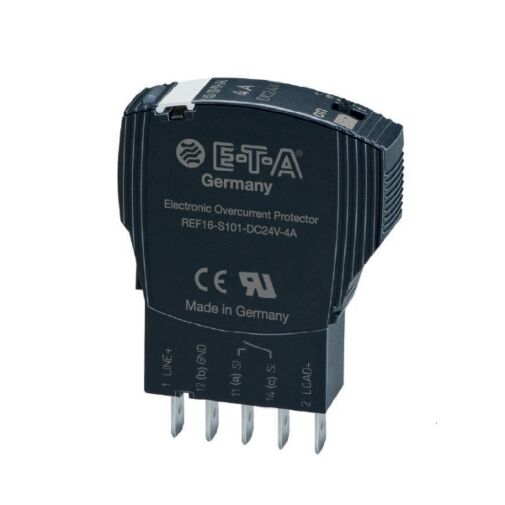

REF16-S101-DC24V-2A ETA Elektronischer Sicherungsautomat
Selektive Lastabsicherung
Elektronische Abschaltkennlinie
Elektronsicher Reseteingang RE
Nennstrom 2 A
- 10 für jeweils 51,72 € kaufen und 5% sparen
- 25 für jeweils 47,48 € kaufen und 13% sparen
- 50 für jeweils 43,66 € kaufen und 20% sparen
- 100 für jeweils 42,39 € kaufen und 22% sparen
Artikel dem Warenkorb hinzufügen oder Alles auswählen
Das Gerät REF16-S erweitert die Produktgruppe »Elektronischer Überstromschutz« für DC 24 V Anwendungen.
Es sichert bei einer Baubreite von nur 12,5 mm alle DC 24 V Lastkreise selektiv ab. Dies wird durch eine Kombination aus aktiver elektronischer Strombegrenzung im Kurzschlussfall und einer Überlastabschaltung bei typ. 1,25 x IN erreicht. In Kombination mit den E-T-A Stecksockeln 80plus und 81plus lässt sich der REF16-S
schnell, bequem und flexibel montieren. Die Sockel ermöglichen eine Stromverteilung und Signalverteilung über steckbare Brücken.
Außerdem wird der REF16-S mit dem Sockel verrastet und kann mit einem Kodierstift festen Stromstärken oder Steckplätzen zugewiesen werden. Die Einbaumaße entsprechen der Installationseinbaugeräte Norm DIN 43880.
DC 24 V-Schaltnetzteile werden in der Automatisierungstechnik sehr häufig eingesetzt. Bei Überlast regeln sie jedoch die Ausgangsspannung ab, die alle angeschlossenen Lasten versorgen soll. Tritt also in einem einzigen Verbraucher der Anlage ein Fehler auf, bricht auch in allen anderen Lastkreisen die Spannung ein. Häufig hat das nicht nur einen undefinierten Fehlerzustand zur Folge, sondern sogar einen Stillstand der Maschine oder Anlage.
Genau hier greift der REF16-S ein, indem er schneller als das Schaltnetzteil auf die Überlastbedingung reagiert. Der maximal mögliche Überstrom wird stets auf das typ. 1,25-fache des gewählten Nennstroms begrenzt (siehe Tabelle 1). Damit ist das Einschalten kapazitiver Lasten bis 20.000 μF möglich, abgeschaltet wird jedoch im Überlast- oder Kurzschlussfall. Zur Anpassung an die Lastverhältnisse ist der Nennstrom in festen Werten von 0,5 A...10 A verfügbar. Betriebs- und Fehlerzustände werden durch eine mehrfarbige LED, einen potenzialfreien Signalkontakt oder durch einen integrierten kurzschlussfesten Statusausgang angezeigt. Fernbetätigung ist möglich über ein Remote-Resetsignal oder ein Remote-Steuersignal ON/OFF. Der manuelle ON/OFF-Schalter direkt am Gerät erlaubt eine gezielte Inbetriebnahme einzelner Lastkreise.
Sobald der REF16-S in seinem Lastkreis Überlast oder Kurzschluss erkennt, sperrt er den Lastausgangs-Transistor und unterbricht damit den Stromfluss in dem fehlerhaften Kreis. Nach Fehlerbehebung wird der Lastausgang des REF16-S durch ein elektronisches Resetsignal oder manuell durch Betätigung des ON/OFF-Schalters direkt am Gerät wieder aktiviert.
Wesentliche Merkmale:l Steckbar in Sockel 80plus und Sockel 81plus
- Aktive lineare Strombegrenzung
l Kapazitive Lasten bis 20.000µF
l Nennstrom in festen Stromstärken 0,09 A...10 A
l Gerät plus Sockel entsprechen den Einbaumaßen nach DIN 43880
l Zulassungen: UL, CSA, GL
l Erfüllt Anforderungen nach NEC Class 2
l OPTION: Steuereingänge, Signalisierung
Technische Details:
| Betriebsspannung UB | DC 24 V (18...30 V) |
| Anschluss | LINE+ (1) GND (12(b)) |
| Nennstrom IN | feste Stromstärken: 0,5 A, 1 A, 2 A, 3 A, 4 A, 6 A, 8 A, 10 A |
| Ruhestrom I0 |
im EIN-Zustand: typ. 8 mA |
| Signalisierung des Betriebszustandes über |
- Gerät eingeschaltet Lastkreis durchgesteuert Orange: - Überlast bis zur Abschaltung Rot: - nach einer Überlast/Kurzschluss Abschaltung - Kurzschluss bis zur Abschaltung - bei Unterspannung im Einzustand - Gerät ausgeschaltet über den Steuereingang IN+ AUS: - Gerät ausgeschaltet über den ON/OFF Schalter - Fehlende Betriebsspannung
|
| Lastkreis | |
| Lastausgang | Power - MOSFET -Schaltausgang (plus schaltend) |
| Anschluss | LOAD+ (2) |
| Überlast- und Kurzschlussstromabschaltung | typ. 1,25 x IN mit aktiver Strombegrenzung |
| Abschaltzeiten | siehe Zeit / Strom-Kennlinie typ. 80 – 800 ms je nach Nennstrom |
| Temperaturabschaltung | Interne Temperaturüberwachung mit elektronischer Abschaltung |
| Betriebsspannungsüberwachung auf Unterspannung |
AUS: bei typ. UB < 14 V EIN: bei typ. UB > 17 V mit automatischer AUS- und EIN - Schaltung |
| Einschaltverzögerung tStart | typ. 2 ms nach jedem Einschalten, nach Reset und nach dem Anlegen von UB |
| Abschaltung des Lastkreises | elektronische Abschaltung ohne galvanische Trennung |
| Leckstrom im Lastkreis im AUS-Zustand | typ. 1 mA |
| Kapazitive Lasten | bis 20 000 µF |
| Freilaufbeschaltung | externe Freilaufdiode bei induktiver Last empfohlen |
| Parallelschalten mehrerer Lastausgänge | nicht zulässig |
Zulassungen:
|
Prüfstelle |
Prüfnorm | File Certificate Nr. |
Nennspannung | Nennstrombereich |
| UL | UL 2367 | E306740 | DC 24 V | 0,5 A...10 A |
| UL *) | UL 508 CSA C22.2 No. 14 |
E322549 | DC 24 V | 0,5 A...10 A |
| CSA *) | CSA C22.2 No.213 (Class I, Division 2, Groups A, B, C, D) |
165971 | DC 24 V | 0,5 A...10 A |
|
DNV GL |
CG-0339 (classes: temperature, EMC: B; humidity, vibration: A) |
TAE000039W | DC 24 V | 0,5 A...10 A |
*) cULus (listed) und CSA bei Verwendung
mit Sockel 80plus oder Sockel 81plus
| Artikelname | REF16-S101-DC24V-2A ETA Elektronischer Sicherungsautomat |
|---|---|
| ARTNR | 24-01233 |
| Gewicht (KG) | 0.028000 |
| Ausführung | 1 ohne galvanische Trennung |
| Ausführung: Kommunikation, Schnittstelle | 01 analog Signal |
| Herstellungsland | Deutschland |
| Signalausgang | 1 Signalkontakt Schließer |
| Anschlussform Hauptanschlüsse | P10 Flachstecker DIN 46244-A6,3-0,8 |
| Baureihe | REF16 |
| Signaleingang | 0 ohne Signaleingang |
| Betätigungselement | W Standardschaltwippe |
| Unterspannungsmodul | keine |
| Betriebsspannung | DC 24 V |
| Polzahl | 1-polig thermisch geschützt |
| Nennstrombereich | 2A |
| Montageart | S Steckbar |
| Kennlinie | Mittelträge Auslösekennlinie (Standard) |
| Zusatzfunktion | 0 ohne |
| Traub Bestellnummer | REF16-S101-DC24V-2A |
| Statistische Warennummer | 85362010 |
| Hersteller | E-T-A |
| Hersteller Nummer | REF16-S101-DC24V-2A |
