nach EN 61058 für verstärkte bzw. doppelte Isolierung
Schutzart
Anschluss
IP 65 und IP 67
Betätiger
IP 66 und IP 67
Temperaturbereich
-20 °C ... +85 °C
Temperaturbereich
-20 °C ... +85 °C
Betätiger und Zusatzbetätiger

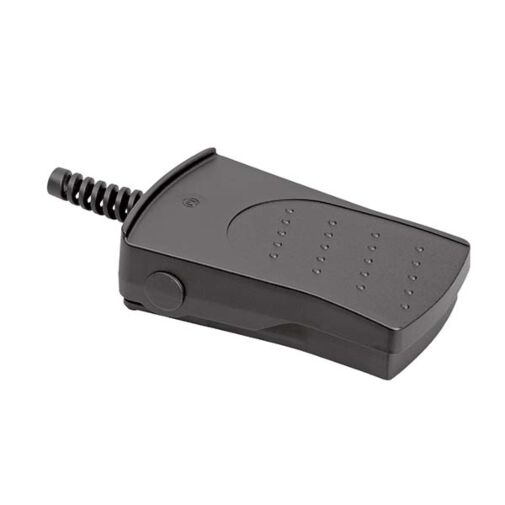

Trittplatte: PA glasfaserverstärkt, schwarz
Gehäusebeschreibung
Sockel: PA glasfaserverstärkt, schwarz, 4 Gummifüße Deckel: PA glasfaserverstärkt, schwarz Kabeldurchführung: PA glasfaserverstärkt, schwarz, mit Dichtung
Anschlussoberfläche
Lageranschluss
vernickelt
Außenanschluss
vernickelt
Kontaktmaterial
AgNi
Kontaktabstand
< 3 mm
Basiskomponenten
1080.0284
Kontaktart
Sprungkontakt
Schaltkraft
35 ±10 N
Ruhestellung (FP) max.
25 ±2 mm
Schaltpunkt (OP)
20.9 ±2 mm
Zulässige Endstellung (TP)
16.9 ±2 mm
Prüfzeichen
ENEC 10
Geeignet für Geräte der Schutzklasse
II
Sonstiges
mit Zugentlastung
Zusatzbeschriftung
Herstellort, - jahr, - woche, - tag
Verschmutzungsgrad
3
Schaltungsart
1.2 Einpolig, eine Last (einpolige Abschaltung), 2.2 Einpolig, eine Last (einpolige Abschaltung)
Ein Fußschalter schaltet eine Maschine mit dem Fuß und hält damit beide Hände für die Arbeit frei. Typisch sind Werkstatt und Produktion, etwa an Pressen, Bohrmaschinen, Schleifböcken, Nähmaschinen und Montageplätzen.
Was ist der Unterschied zwischen Fußschalter und Fußtaster?
Der Fußtaster ist tastend, er schaltet nur solange das Pedal gedrückt wird und federt danach zurück. Der rastende Fußschalter bleibt in der getretenen Stellung stehen. Für Maschinen ist die tastende Ausführung die übliche und sicherere Wahl.
Wann braucht ein Fußschalter eine Schutzhaube?
Eine Schutzhaube ist nötig, sobald ein versehentliches Auslösen möglich ist, also überall dort, wo Material am Boden liegt, Personen den Platz queren oder Werkstücke herabfallen können. Sie verhindert das Auslösen von der Seite und von oben.
