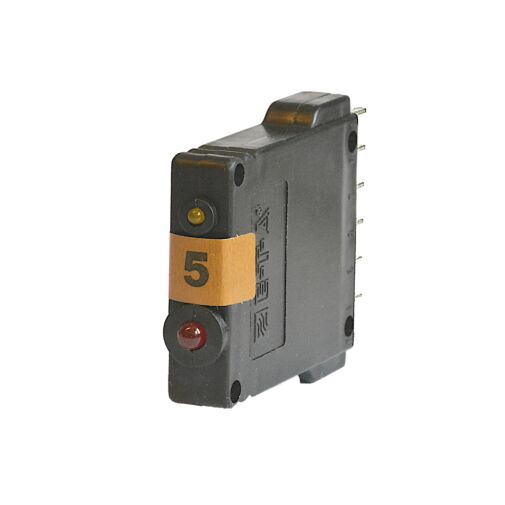

E-1048-8I4-C3D4V1-4U3-5A ETA Smart Power Relay

Beschreibung:

Das Smart Power Relay E-1048-8I- ist ein fernsteuerbares elektronisches Lastrelais und beinhaltet drei Funktionen in einem einzigen Gerät:

• Elektronisches Relais
• Elektronischer Überstromschutz
• Status- und Diagnosefunktionen

Die 7-polige INLINE-Bauform passt z. B. in die E–T–A- Stecksockel Typ 17-P10-Si. Der Nennstrom der Geräte kann im Bereich 1 A bis 20 A gewählt werden. Der Betriebsspannungsbereich DC 9...32 V erlaubt den Anschluss von DC 12 V- und DC 24 V-Lasten.

Um Lasten fernsteuerbar zu schalten und abzusichern, wurden bisher in der Regel mehrere diskrete Komponenten im Lastkreis zu einer Funktionseinheit verschaltet:

• Die Spule eines elektromechanische Relais wird über eine Steuerleitung bestromt, der integrierte Kontakt schließt den Laststromkreis
• ein zusätzliches Absicherungselement (Schutzschalter oder Sicherung) für den Leitungs- bzw. Geräteschutz
• eine Einrichtung zur Strommessung (Shunt)

Das E-1048-8I integriert diese Funktion in einer einzigen Komponente und eliminiert eine Vielzahl von Steckverbindungen im Stromkreis, die immer eine potentielle Fehlerquellen darstellen.

Anwendungen:

Das Einsatzgebiet des E-1048-8I erstreckt sich auf alle Anwendungen im DC 12 V/DC 24 V-Bereich, wo Magnetventile, Motoren, Lampen etc. geschaltet, abgesichert und überwacht werden müssen:

• Straßenfahrzeuge (Nutzfahrzeuge, Busse, Spezialfahrzeuge)
• Schienenfahrzeuge
• Marine-Bereich (Schiffe, Segelboote, Motoryachten etc.)

Auch im industriellen Anlagen- und Maschinenbau kann das Gerät als elektronisches Koppelrelais zwischen SPS und DC 12 V- oder DC 24 V-Last eingesetzt werden.

Wesentliche Merkmale:

• Das Gerät bietet durch die integrierte Leistungselektronik eine verschleißfreie und gegen Schock oder Vibrationen unempfindliche Schaltfunktion.
• Es wird nur ein Bruchteil der Ansteuerleistung benötigt, den elektromechanische Relais zum Schalten von Lasten aufnehmen. Dies ist wichtig bei batteriegepufferten Lastkreisen, die auch bei ausgeschaltetem Generator angesteuert bleiben müssen.
• Die extrem niedrige Eigenstromaufnahme < 1 mA im Aus-Zustand ist ein absolutes Muss in batteriegepufferten Applikationen.
• Bei Kurzschluss und Überlast wird der Lastkreis abgeschaltet, die Abschaltkennlinie ist auch für Motorlasten verfügbar.
• Permanente Drahtbruchüberwachung des Lastkreises. l Zwei Statusausgänge für Ansteuermeldung AS und Summenfehlermeldung SF geben Auskunft über den Zustand des Lastkreises.
• Um den Momentanwert des Stromflusses in einem Powermanagement-System weiterverarbeiten zu können, liefert das Gerät dem Anwender zusätzlich eine laststromproportionale Analogspannung von 0 bis 5V, bei Nennstromstärken bis 10A. Dieses Spannungssignal kann auch dazu verwendet werden, einen Regelkreis aufzubauen bzw. durch die externe Ansteuerung das Gerät bei einem niedrigeren Laststromwert abzuschalten.
• Um auch Lasten größer 20 A zu schalten und zu überwachen, ist das Parallelschalten von mehreren Geräten (mit gleichem Nennstrom) möglich. Dabei muss eine gleichmäßige Stromverteilung auf die einzelnen Geräte durch einen symmetrischen Aufbau der Zuleitungen (Länge und Querschnitt) gewährleistet sein.
• Farbiges Haftetikett z. B. rot = 10 A, siehe Bestellnummernschlüssel
