EtherCAT-Schnittstelle und zusätzlicher Webserver-Zugriff per Ethernet Kommunikation mit REX12D- und REX22D-Sicherungsautomaten Ermöglicht Messdatenerfassung, Diagnose und Parametrierung im DC-24-V-System.

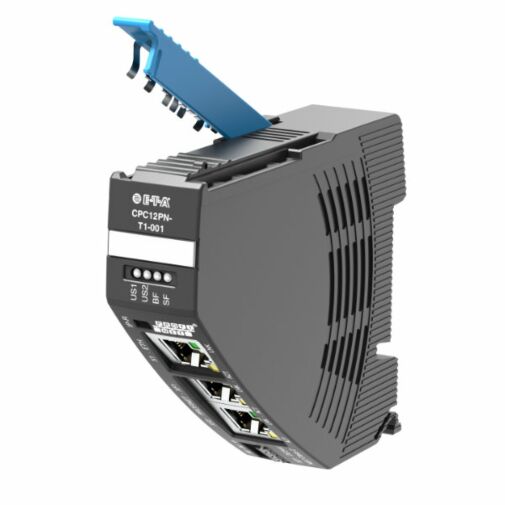

Der E-T-A CPC12EC-T1-001 ist ein intelligenter Buscontroller für das ControlPlex®-System CPC12 und wurde speziell für den Maschinen- und Anlagenbau entwickelt. Das Gerät verbindet die bewährte DC 24 V-Stromverteilung und Überstromschutztechnik von E-T-A mit der Kommunikationsfähigkeit von EtherCAT. Dadurch eignet sich der Buscontroller ideal für Anwendungen, in denen neben einer zuverlässigen Stromverteilung auch Steuerung, Diagnose und Monitoring zentral abgebildet werden sollen.
Ein besonderer Vorteil des CPC12EC-T1-001 ist die permanente Messdatenerfassung, -analyse und -weiterverarbeitung. Dadurch entsteht die nötige Transparenz, um Veränderungen im Fertigungsprozess frühzeitig zu erkennen und gezielt darauf zu reagieren. Der integrierte Webserver ermöglicht zudem den direkten Zugriff auf die Daten der DC 24 V-Stromverteilung, sodass Messdaten und Statusinformationen auch ohne Nutzung der Feldbusschnittstelle verfügbar sind. Das erhöht die Flexibilität bei Inbetriebnahme, Service und Diagnose deutlich.
Der Buscontroller ist für den Einsatz im REX-System konzipiert und dient als zentrale Kommunikationsschnittstelle für REX12D- und REX22D-Sicherungsautomaten mit PT-Anschlusstechnik. Laut Datenblatt ermöglicht das System eine variable Konfiguration von bis zu 32 Kanälen bei 16 Geräten. Ein weiterer praktischer Vorteil: Zur Verbindung der Komponenten ist kein zusätzliches Zubehör notwendig, was die Projektierung vereinfacht, Montagezeit spart und Systemkosten reduziert.
Die Variante CPC12EC-T1-001 ist die Ausführung mit EtherCAT-Feldbussystem. Dafür stehen zwei RJ45-Buchsen für die EtherCAT-Schnittstellen XF1 und XF2 zur Verfügung. Zusätzlich besitzt das Gerät eine separate Ethernet-Schnittstelle X1 über RJ45 für den Zugriff auf den integrierten Webserver. Ein integrierter IP-Reset-Taster ermöglicht das Zurücksetzen der IP-Adresse der Schnittstelle X1 durch Drücken für mindestens 3 Sekunden.
Im COM-Mode bietet der Buscontroller umfangreiche Kommunikations-, Diagnose- und Steuerfunktionen. Dazu gehören das Schreiben und Lesen von Gerätekonfigurationen und Parametern, etwa für den Grenzwert Strom von 50 bis 100 %. Außerdem können statische Geräteinformationen wie Gerätetyp, Seriennummer, Hardware-Version und Software-Version sowohl vom CPC12 als auch von den angeschlossenen Sicherungsautomaten ausgelesen werden. Hinzu kommen dynamische Messwerte und Statusdaten wie Lastspannung, Laststrom, Versorgungsspannung, Summenstrom, Fehlerspeicher, Auslösezähler sowie der Grund der letzten Auslösung. Auch Steuerbefehle wie Lastausgang ein-/ausschalten oder rücksetzen, Auslösezähler rücksetzen und Parameter auf Werkseinstellung setzen sind möglich.
Der CPC12EC-T1-001 ist für eine Bemessungsspannung von DC 24 V ausgelegt und arbeitet in einem Betriebsspannungsbereich von 18 bis 30 V. Der typische Ruhestrom liegt bei 75 mA. Das Gerät verfügt über Verpolschutz und eine Isolationskoordination nach EN IEC 60664 mit 0,5 kV, Überspannungskategorie II und Verschmutzungsgrad 2. Der Buscontroller ist ausschließlich für den Gebrauch an Schutzkleinspannung (DC 24 V) bestimmt.
Auch mechanisch ist das Gerät auf kompakte Schaltschranklösungen ausgelegt. Die Einbaumaße betragen 23 x 80 x 98,5 mm, das Gewicht liegt bei ca. 70 g. Die Montage erfolgt auf DIN-Tragschiene nach EN 60715-35x7,5. Für die Anschlussklemme XD1 sind je nach Leiterart Querschnitte von 0,2 bis 1,5 mm² möglich, bei flexiblen Leitern mit Aderendhülse und Kunststoffkragen bis 0,75 mm². Die Abisolierlänge beträgt 8 mm.
Für den industriellen Einsatz bietet der CPC12EC-T1-001 passende Umgebungsdaten. Der Umgebungstemperaturbereich liegt bei -30 °C bis +60 °C, die Lagertemperatur bei -40 °C bis +70 °C, die Montagetemperatur bei +5 °C bis +60 °C. Die Schutzart beträgt IP30 im Betätigungsbereich und IP20 im Anschlussbereich. Das Gerät erfüllt die EMV-Anforderungen nach EN 61000-6-3 für Störaussendung und EN 61000-6-2 für Störfestigkeit. Zusätzlich sind Betriebshöhen bis 2.000 m über NN uneingeschränkt, bis 3.000 m über NN bei +55 °C und bis 4.000 m über NN bei +50 °C angegeben.
Für die optische Zustandskontrolle verfügt das Gerät über verschiedene LED-Anzeigen. An der Ethernet-Schnittstelle X1 signalisiert die LNK-LED einen vorhandenen Link in Grün, die ACT-LED zeigt Aktivität orange blinkend an. An den EtherCAT-Schnittstellen XF1 und XF2 zeigt die LNK/ACT-LED einen vorhandenen Link grün und Aktivität grün blinkend an. Zusätzlich informieren die LEDs US1, US2, ERR und RUN über Zustände wie Spannungsversorgung OK, keine Aktorspannung, EtherCAT-Fehler oder die verschiedenen EtherCAT-Zustände von Pre-Operational bis Operational.
Der Bestellnummernschlüssel bestätigt zudem die genaue Ausführung des Artikels: CPC12 steht für den Buscontroller für REX12D und REX22D mit PT-Anschlusstechnik, EC für EtherCAT, T für Tragschienenbefestigung, 1 für die Kommunikation mit REX12D und REX22D über die Elbus-Verbindung und 001 für die Beschriftungsvariante.
Typische Anwendungsgebiete sind laut Datenblatt Automation, Maschinenbau und Prozessindustrie. Durch die Kombination aus EtherCAT-Kommunikation, integriertem Webserver, umfangreicher Diagnose, kompakter Bauform und der Möglichkeit, mehrere Geräte ohne Zusatzkomponenten zu einem intelligenten Stromverteilungssystem zu kombinieren, ist der E-T-A CPC12EC-T1-001 eine leistungsstarke Lösung für moderne DC-24-V-Verteilsysteme im industriellen Umfeld.
Produkteigenschaften:
Typ: E-T-A CPC12EC-T1-001
Intelligenter Buscontroller für das ControlPlex®-System CPC12
Feldbussystem: EtherCAT
Kommunikation mit REX12D und REX22D
Integrierter Webserver für direkten Datenzugriff
Betriebsspannung: 18 bis 30 V DC
Bemessungsspannung: 24 V DC
Typischer Ruhestrom: 75 mA
Schnittstellen: 2 x EtherCAT (RJ45), 1 x Ethernet/Webserver (RJ45)
Einbaumaße: 23 x 80 x 98,5 mm
Schutzart: IP30 / IP20
Montage auf DIN-Tragschiene
Variable Konfiguration von bis zu 32 Kanälen bei 16 Geräten
