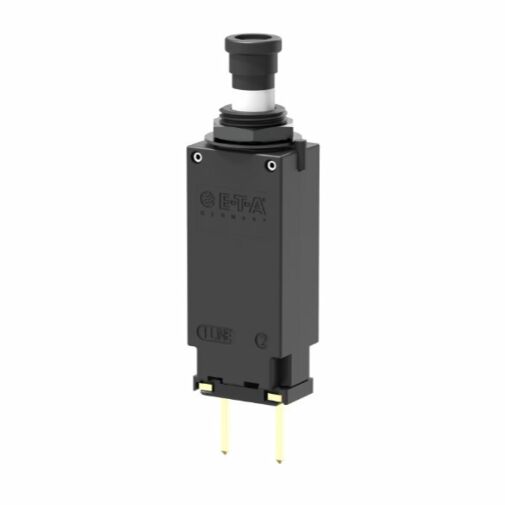

9510-G111-W4F4-Z0R2S0 ETA-Simulationsschalter
E-T-A Hydraulisch-magnetischer Simulationsschalter
1-polig optional mit Hilfskontakt
Nennspannung DC28 V
- 10 für jeweils 96,78 € kaufen und 16% sparen
- 100 für jeweils 56,00 € kaufen und 51% sparen
Artikel dem Warenkorb hinzufügen oder Alles auswählen
Der 9510 ist ein einpoliger, magnetischer Simulatorschalter mit extrem niedrigem Auslösestrom und exaktem Auslöseverhalten. Der Schalter ist mit Gewindehals- oder Flanschbefestigung erhältlich. Die Betätigung erfolgt über einen Druck/Zug-Mechanismus. Die Knopfbedruckung zur Simulation verschiedener Stromstärken ist wahlweise als Schrifteinsatz (einsteck- und austauschbar) oder Aufkleber verfügbar. Es sind Flachsteck-, Schraub- oder Wire wrap-Anschlüsse wählbar. Der 9510 ist optional mit Hilfskontakt erhältlich.
Typische Anwendungsgebiete:
Flugsimulatoren
Technische Daten:
| Nennspannung |
DC 24 V DC 28 V |
|
Auslösestrom Auslösezeit
Mindestschaltspannung |
< 170 mA DC 24 V < 25 ms DC 24 V |
|
Innenwiderstand |
ca. 153 Ω DC 24 V und ca. 153 Ω bei DC 28 V |
| Hilfsstromkreis | DC 28 V / AC 5 V (400 Hz) |
| Lebensdauer | ohne Hilfskontakt: 10 000 Schaltspiele bei Nennspannung mit Hilfskontakt: |
| Umgebungstemperatur | -30 °C ...60 °C |
|
Isolationswiderstand |
> 100 MΩ (DC 500 V) |
|
Spannungsfestigkeit |
AC 1500 V Hauptanschluss gg. AC 800 V Anschluss gg. Anschluss AC 1500 V Hauptstromkreis gg. |
| Isolationswiderstand | > 100 MΩ (DC 500 V) |
| Schaltvermögen Icn | AC 115 V (400 Hz): 1...4 A 1 000 A 5...25 A 2 000 A DC 28 V: 1...25 A 6 000 A |
| Schutzart (IEC 60529) | Betätigungsbereich IP40 Anschlussbereich IP00 |
|
Schwingungsfestigkeit (sinusförmig) |
X-Achse, Y-Achse: Z-Achse: |
| Stoßfestigkeit |
5 g (11 ms), Prüfung nach |
| Masse | ca. 23 g ohne Zubehör ca. 26 g mit Zubehör ca. 27 g mit Hilfskontakt, ohne Zubehör ca. 30 g mit Hilfskontakt, mit Zubehör |
| Artikelname | 9510-G111-W4F4-Z0R2S0 ETA-Simulationsschalter |
|---|---|
| ARTNR | 24-01641 |
| Gewicht (KG) | 0.026300 |
| Herstellungsland | Indonesien |
| Hilfskontakt-Anschlussform | Flachstecker DIN 46244-A6,3-0,8 |
| Hilfskontaktfunktion | 4 1 Wechsler |
| Anschlussform | W Lamellenrundsteckkontakt ≤ 125 A |
| Zubehör | 1 mit Sechskantmutter M12x1 und Wellscheibe 12/15 |
| Traub Bestellnummer | 9510-G111-W4F4-Z0R2S0 |
| Statistische Warennummer | 85365019 |
| Hersteller | E-T-A |
| Hersteller Nummer | 9510-G111-W4F4-Z0R2S0 |
| Polzahl | 1-polig |
| Montageart | G1 Gewindehalsbefestigung oder Leiterplattenmontage |
| Baureihe | 9510 |
