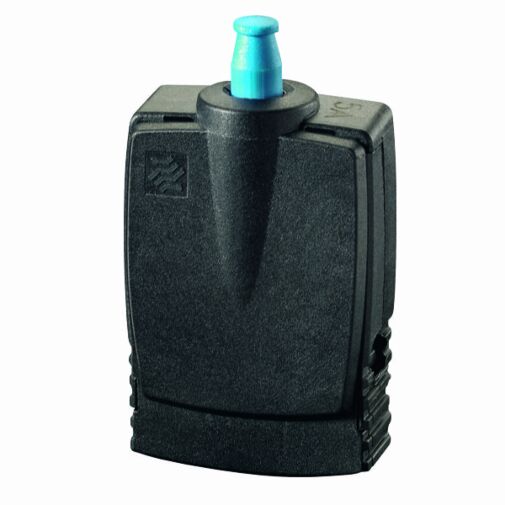

808-H-3A ETA Magnetischer Schutzschalter

E-T-A Magnetischer Schutzschalter
1-polig geschützt, Schalter mit Handauslöser
geringe Temperaturempfindlichkeit
Nennstrom 3 A

42,91 €
  • 10 für jeweils 35,97 € kaufen und  16% sparen
  • 100 für jeweils 20,81 € kaufen und  51% sparen
Inkl. 19% MwSt., zzgl. Versand
Lieferung in 281 bis 283 Tagen
808-H-3A ETA Magnetischer Schutzschalter hat eine Mindestbestellmenge von 10 Stück
Nicht lagernd, Artikel wird für Sie nachbestellt.
ARTNR
24-01520
808-H-3A ETA Magnetischer Schutzschalter ist verfügbar zum Kauf in Stufen von 1

Einpoliger, polarisierter Schutzschalter mit magnetischer Schnellauslösung. Ein einfaches Schaltsystem gewährleistet die Abschaltung
bei kleinsten Überströmen. Auch für Impulsauslösung verwendbar.
Die kleine Bauform eignet sich besonders für die Montage auf Leiterplatten. Nur geringe Temperaturempfindlichkeit.


Typische Anwendungsgebiete
Schutz von Halbleitern und in Steuer- und Regelstromkreisen, Sicherheits-Steuerschalter

Technische Daten

  Nennspannung

  DC 24 V (andere Spannungen auf Anfrage)
  (UL, CSA: AC 120 V; DC 60 V)

  Nennstrombereich   0,01...5 A (höhere Stromstärken auf Anfrage)
  Dauerbelastung des Erregerkreises (2-3)   2,65 x IN max.
  Lebensdauer   6 000 Schaltspiele mit 5 A für Schaltkreis
  Umgebungstemperatur   -30...70 °C

  Isolationskoordination
  (IEC 60664)

  1,5 kV/2
  Spannungsfestigkeit (UL 1077)
    Betätigungsbreich
    Erreger- zu Schaltkreis
   Erreger- zu Signalkreis
  Prüfspannung AC 1 240 V
  Prüfspannung AC 1 240 V
  Prüfspannung AC 1 240 V
  Isolationswiderstand   > 100 MΩ (DC 500 V)
  Schaltvermögen (UL 1077)   2 000 A AC 120 V
  1 000 A DC 60 V
  Schaltvermögen (o-o-o)   100 A
  Schutzart (IEC 60529)   Betätigungsbereich IP30
  Anschlussbereich IP00
  Schwingungsfestigkeit   3 g (57-500 Hz), ± 0,23 mm (10-57 Hz),
  Prüfung nach IEC 60068-2-6, Test Fc,
  10 Frequenzzyklen/Achse
  Stoßfestigkeit

  25 g (11 ms), Prüfung nach IEC 60068-2-27,
  Test Ea
  Korrosionsfestigkeit   48 Std. in 5 % Salznebel,
  Prüfung nach IEC 60068-2-11,
  Test Ka
  Feuchtigkeitsprüfung   240 Std. in 95 % rel. Feuchte,
  Prüfung nach IEC 60068-2-78, Test Cab
  Masse   ca. 10 g


Zulassungen

  Prüfstelle     Prüfnorm     Nennspannung     Nennstrombereich
  UL   UL 1077
  C22.2 No 235
  AC 120 V
  DC 60 V
  AC 120 V
  DC 60 V
  0,006 A…8 A
  0,006 A…8 A
  0,006 A…5 A
  0,006 A…8 A
  CSA   C22.2 No 235   AC 120 V
  DC 60 V
  0,01...5 A
  0,01...8 A
Technische Daten
Artikelname 808-H-3A ETA Magnetischer Schutzschalter
ARTNR 24-01520
Gewicht (KG) 0.009300
Herstellungsland Deutschland
Hilfskontaktfunktion 4 1 Wechsler
Hilfskontakt-Anschlussform 2 Flachstecker DIN 46244-A2,8-0,5
Nennstrom 3 A
Baureihe 808-H
Polzahl 1-polig geschützt
Hersteller Nummer 808-H-3A
Hersteller E-T-A
Statistische Warennummer 85362010
Traub Bestellnummer 808-H-3A
