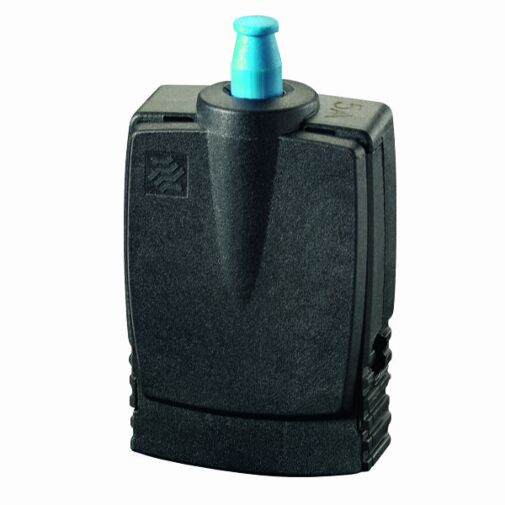

Einpoliger, polarisierter Schutzschalter mit magnetischer Schnellauslösung. Ein einfaches Schaltsystem gewährleistet die Abschaltung bei kleinsten Überströmen. Auch für Impulsauslösung verwendbar. Die kleine Bauform eignet sich besonders für die Montage auf Leiterplatten. Nur geringe Temperaturempfindlichkeit.
Typische Anwendungsgebiete Schutz von Halbleitern und in Steuer- und Regelstromkreisen, Sicherheits-Steuerschalter
Technische Daten
Nennspannung
DC 24 V (andere Spannungen auf Anfrage) (UL, CSA: AC 120 V; DC 60 V)
Nennstrombereich
0,01...5 A (höhere Stromstärken auf Anfrage)
Dauerbelastung des Erregerkreises (2-3)
2,65 x IN max.
Lebensdauer
6 000 Schaltspiele mit 5 A für Schaltkreis
Umgebungstemperatur
-30...70 °C
Isolationskoordination (IEC 60664)
1,5 kV/2
Spannungsfestigkeit (UL 1077) Betätigungsbreich Erreger- zu Schaltkreis Erreger- zu Signalkreis
Prüfspannung AC 1 240 V Prüfspannung AC 1 240 V Prüfspannung AC 1 240 V
Isolationswiderstand
> 100 MΩ (DC 500 V)
Schaltvermögen (UL 1077)
2 000 A AC 120 V 1 000 A DC 60 V
Schaltvermögen (o-o-o)
100 A
Schutzart (IEC 60529)
Betätigungsbereich IP30 Anschlussbereich IP00
Schwingungsfestigkeit
3 g (57-500 Hz), ± 0,23 mm (10-57 Hz), Prüfung nach IEC 60068-2-6, Test Fc, 10 Frequenzzyklen/Achse
Stoßfestigkeit
25 g (11 ms), Prüfung nach IEC 60068-2-27, Test Ea
Korrosionsfestigkeit
48 Std. in 5 % Salznebel, Prüfung nach IEC 60068-2-11, Test Ka
Feuchtigkeitsprüfung
240 Std. in 95 % rel. Feuchte, Prüfung nach IEC 60068-2-78, Test Cab
