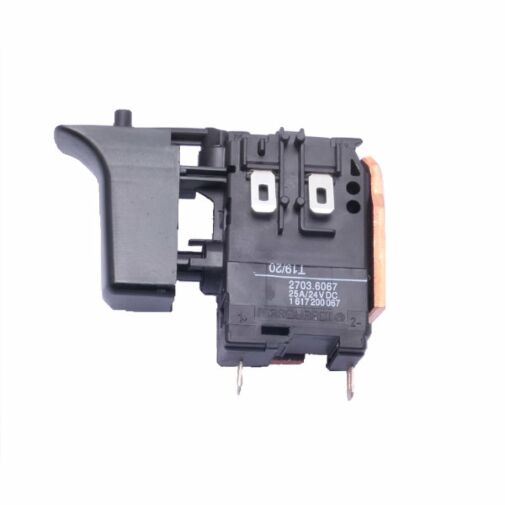

696 Werkzeugschalter 2703.6067 einpolig Marquardt

Einpoliger Werkzeugschalter Schließer
25A, 24V DC Drücker, schwarz
L-R Hebel, Buchsenklemme M3

23,37 €
Inkl. 19% MwSt., zzgl. Versand
Lieferung in 1 bis 3 Tagen innerhalb Deutschlands.
Auf Lager
Achtung Auslaufartikel nur noch 99 Stück auf Lager
ARTNR
10-02950

WIPPSCHALTERPRODUKTNUMMER 1939.3855

MARQUARDT GmbH

TECHNISCHE DATEN

Produktnummer 1939.3855
Geschäftsbereich Switches, Sensors & Controls
Produktmanager -
Produktfamilie Wippschalter
Betätigungsart direkt
Verpackungseinheit 100
Gewicht 17.810 g
ROHS Konform ja
Kunde (Fein)
Schaltfunktion Umschalter mit AUS-Stellung in der Mitte (SPDT - Center OFF)
Material fester Kontakt vergoldet
Vertriebsstatus Y+
Polzahl 1 - polig
Anschlüsse Federgehäuse, mit Kabelsatz
Übergangswiderstand (Neuzustand) < 100 (1 A 12 V DC) mOhm
Isolationswiderstand (Neuzustand) > 100 (500 V DC) MOhm
Spannungsfestigkeit bei 250 V
Funktionsisolierung / Basisisolierung 1 500 V
verstärkte Isolierung 3 000 V
kleiner Kontaktabstand 500 V
Kriechstromfestigkeit 250 PTI
Isolationsabstand nach EN 61058 für verstärkte bzw. doppelte Isolierung
Schutzart
Anschluss IP 40
Betätiger IP 65
Temperaturbereich
Anschlussseite -30 °C
Betätigungsseite min. -30 °C
Lagertemperatur -40 °C ... +80 °C
Entflammbarkeit UL 94 V-2
Glühdrahttesttemperatur 850 °C
Betätiger und Zusatzbetätiger Hartkomponente: PC, schwarz, Kennzeichnung weiß
Weichkomponente: TPU, schwarz
Gehäusebeschreibung Gehäuse: PA, schwarz
Sockel: PA, schwarz
Anschlussoberfläche
Lageranschluss versilbert
Außenanschluss versilbert
Kontaktmaterial vergoldet
Kontaktabstand < 3 mm
Basiskomponenten 1939.3454
Kontaktart Abhebekontakt
Aufsteckkraft der Steckhülsen ≤ 80 N
Schaltkraft 3 - 8 N
Geeignet für Geräte der Schutzklasse II
Sonstiges Tastfunktion beidseitig
Zusatzbeschriftung Herstelljahr/-woche nach DIN EN 60062
Zusatzbeschriftung Verpackung 3 07 01 267 01 0
Befestigungsart Rastbefestigung

Technische Änderungen behalten wir uns vor. Alle Maßangaben sind unverbindlich.
Detaillierte Spezifikationen erhalten Sie gerne auf Anfrage.

Mehr Informationen
Artikelname 696 Werkzeugschalter 2703.6067 einpolig Marquardt
ARTNR 10-02950
Gewicht (KG) 0.070700
Hersteller Nummer 2703.6067
Polzahl einpolig
Herstellungsland Tunesien
Traub Bestellnummer 696
Anschluss Buchsenklemme M3
Statistische Warennummer 8536 20 10
Gehäusefarbe schwarz
Hersteller Marquardt
Schaltfunktion Schließer
Betätiger Wippe PC
Datenblatt (121.79 kB)
