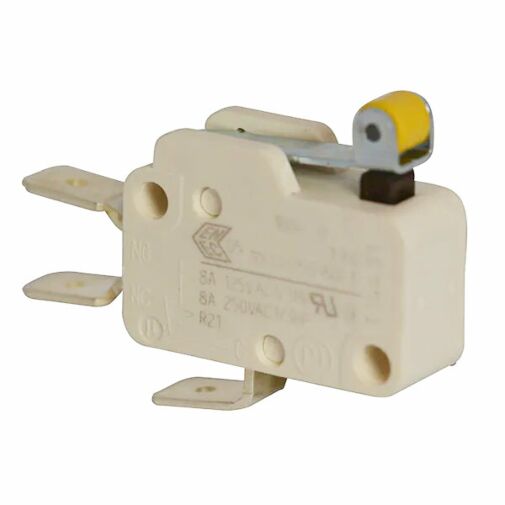

554 Schnappschalter einpolig Marquardt 1004.4601
Traub Bestellnummer
554
Hersteller Nummer
01004.4601-04
ARTNR
10-00649
Kurzbeschreibung
Einpoliger Schnappschalter Wechsler Steckanschluss 6,8 x 0,8 mm 10 (4) A 250 V AC 5E4 T100 Betätiger Hebel aus Stahl verzinkt, 20,6 mm lang mit Rolle Schaltkraft 0,5 N - 1,1 N TRAUB-Bestellnummer 554
9,84 €
Auf Lager
268 Produkte sind für Sie verfügbar
Lieferung in 1 bis 3 Tagen innerhalb Deutschlands.
| Produktnummer | 1004.4601 | ||||||
| Produktfamilie | Schnappschalter | ||||||
| Betätigungsart | indirekt | ||||||
| Sonstiges | gefräste Lagerschneide | ||||||
| ROHS Konform | ja | ||||||
| Schaltfunktion | Wechsler (SPDT Momentary) | ||||||
| Material fester Kontakt | Ag | ||||||
| Polzahl | 1 - polig | ||||||
| Anschlüsse | Steckanschluss, 6.3 x 0.8 | ||||||
| Mechanische Lebensdauer | 5E6 | ||||||
| Schaltleistung IEC | 10 (4) A 250 V AC 5E4 | ||||||
| Schaltleistung Nordamerika | 8 A 125 - 250 V AC 1/3 HP | ||||||
| Bauform | DIN 41635 A | ||||||
| Übergangswiderstand (Neuzustand) | < 100 (1 A 12 V DC) mOhm | ||||||
| Isolationswiderstand (Neuzustand) | > 100 (500 V DC) MOhm | ||||||
| Spannungsfestigkeit bei 250 V |
|
||||||
| Kriechstromfestigkeit | 250 PTI | ||||||
| Isolationsabstand | nach EN 61058 für verstärkte bzw. doppelte Isolierung | ||||||
| Temperaturbereich | -40 °C ... +100 °C | ||||||
| Lagertemperatur | -40 °C ... +80 °C | ||||||
| Entflammbarkeit | UL 94 (Gehäuse: V-0, Betätiger: V-2) | ||||||
| Glühdrahttesttemperatur | 850 °C | ||||||
| Betätiger und Zusatzbetätiger | PA, natur Zusatzbetätiger: Stahl verzinkt, L11, Hebel 20.6 lang mit Rolle Durchmesser 5 aus PA gelb |
||||||
| Gehäusebeschreibung | Deckel: PA Latamid glasfaserverstärkt, natur Sockel: PA Latamid glasfaserverstärkt, natur |
||||||
| Anschlussoberfläche |
|
||||||
| Kontaktmaterial | Ag | ||||||
| Kontaktabstand | < 3 mm | ||||||
| Rating Code UL | R 21 | ||||||
| Kontaktart | reibender Sprungkontakt | ||||||
| Schaltkraft | 0.5 - 1.1 N | ||||||
| Prellzeit | < 10 ms | ||||||
| Differenzweg max. | 0.3 mm | ||||||
| Vorlaufweg max. | 1.8 mm | ||||||
| Nachlaufweg | 0.8 mm | ||||||
| Ruhestellung (FP) max. | 22.1 mm | ||||||
| Schaltpunkt (OP) | 20.8 ±0.5 mm | ||||||
| Zulässige Endstellung (TP) | 19.5 mm | ||||||
| Prüfzeichen | CSA / UL / ENEC 05 | ||||||
| Sonstiges | beweglicher Kontaktteil gefräst (aus vorgefrästem Band) | ||||||
| Zusatzbeschriftung | Herstellort, - jahr, - woche / Klemme 1: NC Klemme 2: NO P-Klemme: C | ||||||
| Verschmutzungsgrad | 3 | ||||||
| Stehstoßspannung Bemessungswert | 2500 V |
| Gewicht (KG) | 0.008900 |
|---|---|
| Anschluss | Steckanschluss 6,3x0,8mm |
| Herstellungsland | Tunesien |
| Schaltleistung | 10 (4) A 250 V AC |
| Statistische Warennummer | 85365080 |
| Polzahl | einpolig |
| Betätiger | Hebel aus Stahl verzinkt, 20,6 mm lang mit Rolle |
| Gehäusefarbe | rot |
| Schaltfunktion | Wechsler |
