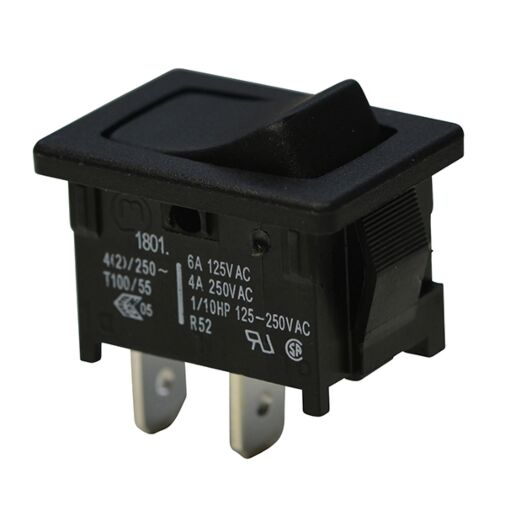

544 Wippschalter einpolig Marquardt 1801.1202

Einpoliger Wippschalter
Schließer, tastend
Steckanschluss 4,8 x 0,8 mm
4 (2) A 250 V AC 1E4 T100/55
TRAUB-Bestellnummer 544

3,11 €
Inkl. 19% MwSt., zzgl. Versand
Lieferung in 1 bis 3 Tagen innerhalb Deutschlands.
Auf Lager
ARTNR
10-00393
544 Wippschalter einpolig Marquardt 1801.1202 ist verfügbar zum Kauf in Stufen von 1

BAUREIHE 1800 - EIN- UND ZWEIPOLIGE WIPPSCHALTER - BIS 12 (4) A 250 V AC

  Produktnummer   1801.1202
  Produktfamilie   Wippschalter
  Betätigungsart   direkt
  ROHS Konform   ja
  Schaltfunktion   Schließer (SPNO)
  Material fester Kontakt   Cu versilbert
  Polzahl   1 - polig
  Anschlüsse   Steckanschluss, 4.8 x 0.8
  Mechanische Lebensdauer   10E4
  Schaltleistung IEC   4 (2) A 250 V AC 1E4
  Schaltleistung Nordamerika   4 A 250 V AC 1/10 HP
  6 A 125 V AC 1/10 HP
  Übergangswiderstand (Neuzustand)     < 100 (1 A 12 V DC) mOhm
  Isolationswiderstand (Neuzustand)   > 100 (500 V DC) MOhm
  Spannungsfestigkeit bei 250 V
  Funktionsisolierung / Basisisolierung   1 500 V
  verstärkte Isolierung   3 000 V
  kleiner Kontaktabstand   500 V
  Kriechstromfestigkeit   250 PTI
  Isolationsabstand   nach EN 61058 für verstärkte bzw. doppelte Isolierung
  Schutzart
  Anschluss   IP 40
  Betätiger   IP 40
  Temperaturbereich   -20 °C ... +100 °C
  Temperaturbereich   -20 °C ... +55 °C
  Lagertemperatur   -40 °C ... +80 °C
  Entflammbarkeit   UL 94 V-2
  Glühdrahttesttemperatur   850 °C
  Betätiger und Zusatzbetätiger   Wippe: PA, schwarz, mit Rückdruckfeder
  Gehäusebeschreibung   Gehäuse: PA, schwarz
  Anschlussoberfläche
  Lageranschluss   versilbert
  Außenanschluss   versilbert
  Kontaktmaterial   Ag
  Kontaktabstand   ≥ 3 mm
  Rating Code UL   R 52
  Kontaktart   Abhebekontakt
  Aufsteckkraft der Steckhülsen   ≤ 80 N
  Prüfzeichen   CSA / UL / ENEC 05
  Geeignet für Geräte der Schutzklasse   II
  Befestigungsart   Rastbefestigung
  X  Y  Z
  0.75 ... 1.25     19.2 -0.1     12.9 +0.1
  1.25 ... 2   19.4 -0.1   12.9 +0.1
  2 ... 3   19.8 -0.1   12.9 +0.1

  X = Gerätewanddicke
  Verschmutzungsgrad   3
Technische Daten
Artikelname 544 Wippschalter einpolig Marquardt 1801.1202
ARTNR 10-00393
Gewicht (KG) 0.003300
Hersteller Marquardt
Schaltleistung 4 (2) A 250 V AC
Hersteller Nummer 01801.1202-01
Herstellungsland Tunesien
Anschluss Steckanschluss 4,8x0,8mm
Statistische Warennummer 85365080
Polzahl einpolig
Rahmenmaße 21 x 15 mm
Traub Bestellnummer 544
Schaltfunktion Schließer, tastend
Gehäusefarbe schwarz
Betätiger Wippe unbeleuchtet
