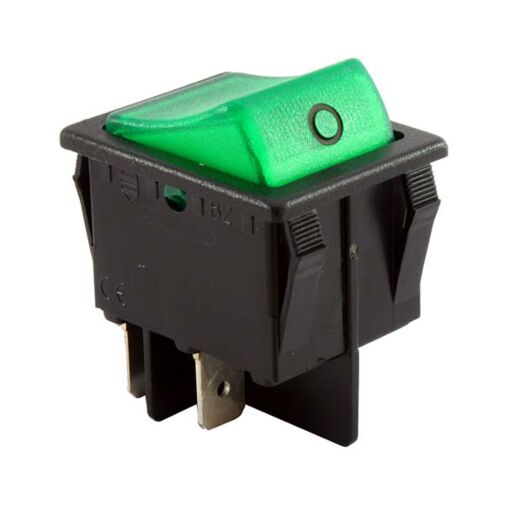

Zweipoliger Wippschalter beleuchtet grün Auschalter Steckanschluss, 6,3 x 0,8 mm Kennzeichnung schwarz: 0 auf der Stirnseite in AUS-Stellung sichtbar 20 (3) A 250 V AC T125/55 16 (8) A 250 V AC 10 (6) A 250 V AC 5E4 TRAUB-Bestellnummer 517
Was ist der Unterschied zwischen Wippschalter und Kippschalter?
Der Unterschied liegt allein in der Betätigung. Der Wippschalter wird über eine flache Wippe gekippt, der Kippschalter über einen herausstehenden Hebel. Elektrisch sind beide gleich aufgebaut und in denselben Kontaktfunktionen lieferbar.
Wie wird ein beleuchteter Wippschalter angeschlossen?
Ein beleuchteter Wippschalter hat einen Anschluss mehr als ein unbeleuchteter, weil das Leuchtmittel eigene Zuleitung und Rückführung braucht. Die Belegung steht im Datenblatt, die Betriebsspannung des Leuchtmittels ist nicht immer gleich der Schaltspannung.
Was bedeuten Schliesser, Öffner und Wechsler bei einem Schalter?
Ein Schliesser ist im Ruhezustand offen und schliesst den Stromkreis beim Betätigen. Ein Öffner ist im Ruhezustand geschlossen und trennt beim Betätigen. Ein Wechsler hat einen gemeinsamen Anschluss und zwei Ausgänge und schaltet von einem Kreis auf den anderen um.
