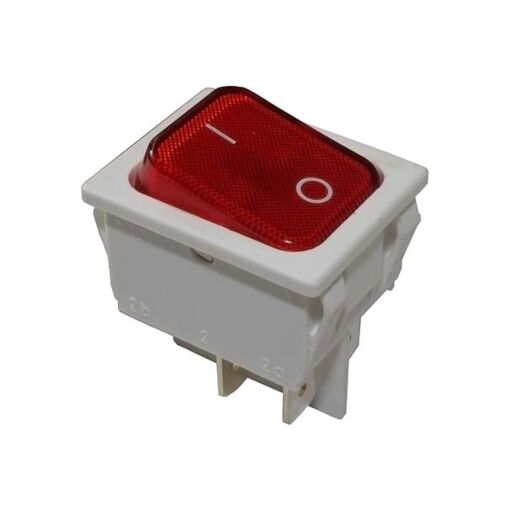

506 D Wippschalter zweipolig beleuchtet Marquardt 1835.3111

506 D Wippschalter zweipolig beleuchtet Marquardt 1835.3111

Zweipoliger Wippschalter beleuchtet rot
Ausschalter
Steckanschluss 6,3 x 0,8 mm
Kennzeichnung in weiß: I - 0
20 (4) A 250 V AC 1E4 T85/55 bzw.
10 (8) A 250 V AC 5E4 T85/55
TRAUB-Bestellnummer 506 D

8,26 €

Inkl. 19% MwSt., zzgl. Versand

Lieferung in 1 bis 3 Tagen innerhalb Deutschlands.

Auf Lager

37 Produkte sind für Sie verfügbar

ARTNR

10-01504

Zubehör

Artikel dem Warenkorb hinzufügen oder Alles auswählen

497 Schutzkappe transparent Marquardt 203.201.011
1,83 €
Inkl. 19% MwSt., zzgl. Versand
497 A Schutzkappe transparent Marquardt 203.078.011
1,90 €
Inkl. 19% MwSt., zzgl. Versand

Zum Ende der Bildergalerie springen

Zum Anfang der Bildergalerie springen

Beschreibung

Produktnummer

1835.3111

Produktfamilie

Wippschalter

Betätigungsart

direkt

Einschaltdauerstrom (Kapazitiv)

5 A

Einschaltspitzenstrom (Kapazitiv)

120 A

ROHS Konform

Schaltfunktion

Ausschalter (DPST)

Material fester Kontakt

Polzahl

2 - polig

Anschlüsse

Steckanschluss, 6.3 x 0.8

Mechanische Lebensdauer

10E4

Schaltleistung IEC

20 (4) A 250 V AC 1E4
10 (8) A 250 V AC 5E4

Schaltleistung Nordamerika

16 A 250 V AC 1 HP

Übergangswiderstand (Neuzustand)

< 100 (1 A 12 V DC) mOhm

Isolationswiderstand (Neuzustand)

> 100 (500 V DC) MOhm

Spannungsfestigkeit bei 250 V

Funktionsisolierung / Basisisolierung	1 500 V
verstärkte Isolierung	3 000 V
kleiner Kontaktabstand	500 V

Kriechstromfestigkeit

250 PTI

Isolationsabstand

nach EN 61058 für verstärkte bzw. doppelte Isolierung

Schutzart

Anschluss	IP 40
Betätiger	IP 40

Temperaturbereich

-20 °C ... +85 °C

Temperaturbereich

-20 °C ... +55 °C

Lagertemperatur

-40 °C ... +80 °C

Entflammbarkeit

UL 94 V-2

Glühdrahttesttemperatur

850 °C

Betätiger und Zusatzbetätiger

Wippe: PC, transparent rot, Kennzeichnung weiß

Gehäusebeschreibung

Gehäuse: PA, weiß

Anschlussoberfläche

Lageranschluss	versilbert
Außenanschluss	versilbert

Kontaktmaterial

Kontaktabstand

≥ 3 mm

Beleuchtung

Funktionsbeleuchtung: Glimmleuchte, 230 V, rot

Rating Code UL

R 142

Kontaktart

Abhebekontakt

Aufsteckkraft der Steckhülsen

≤ 80 N

Prüfzeichen

CSA / UL / ENEC 05

Geeignet für Geräte der Schutzklasse

Zusatzbeschriftung

Herstellort, - jahr, - woche nach DIN EN 60062

Befestigungsart

Rastbefestigung

X	Y	Z
0.75 ... 1.25	30 -0.1	22 +0.2
1.25 ... 2	30.2 -0.1	22 +0.2
2 ... 3	30.6 -0.1	22 +0.2

X = Gerätewanddicke

Verschmutzungsgrad

Stehstoßspannung Bemessungswert

2500 V

Technische Daten

Technische Daten
Artikelname	506 D Wippschalter zweipolig beleuchtet Marquardt 1835.3111
ARTNR	10-01504
Gewicht (KG)	0.011900
Schaltfunktion	Ausschalter
Hersteller Nummer	01835.3111-01
Schaltleistung	20 (4) A 250 V AC
Herstellungsland	Tunesien
Traub Bestellnummer	506 D
Rahmenmaße	31,5 x 25 mm
Statistische Warennummer	85365080
Schalter Kennzeichnung	Kennzeichnung in weiß: 0 - I
Anschluss	Steckanschluss 6,3x0,8mm
Betätiger	Wippe beleuchtet rot
Polzahl	zweipolig
Hersteller	Marquardt
Gehäusefarbe	weiß
