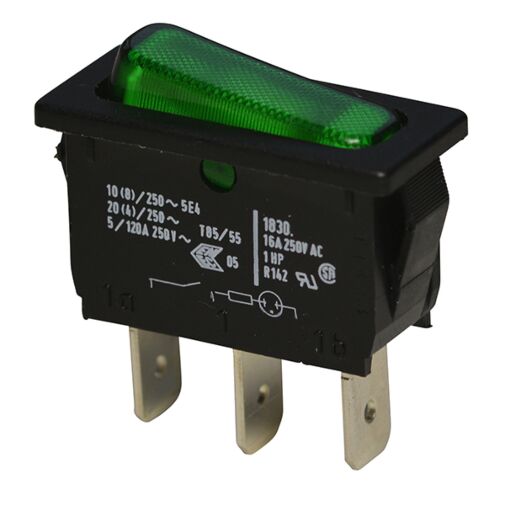

501 C Wippschalter beleuchtet einpolig Marquardt 1830.3118

501 C Wippschalter beleuchtet einpolig Marquardt 1830.3118

Einpoliger Wippschalter beleuchtet grün
Ausschalter
Steckanschluß 6,3 x 0,8 mm
20 (4) A 250 V AC 1E4 T100/55
10 (8) A 250 V AC 1E4 T100/55
TRAUB-Bestellnummer 501 C

6,30 €

Inkl. 19% MwSt., zzgl. Versand

Lieferung in 1 bis 3 Tagen innerhalb Deutschlands.

Auf Lager

44 Produkte sind für Sie verfügbar

ARTNR

10-01390

Zubehör

Artikel dem Warenkorb hinzufügen oder Alles auswählen

650 Schutzkappe transparent Marquardt 203.731.011
1,83 €
Inkl. 19% MwSt., zzgl. Versand

Zum Ende der Bildergalerie springen

Zum Anfang der Bildergalerie springen

Beschreibung

BAUREIHE 1830 - EIN- UND ZWEIPOLIGE WIPPSCHALTER/LEUCHTEN - BIS 20 (4) A 250 V AC

Produktnummer

1830.3118

Produktfamilie

Wippschalter

Betätigungsart

direkt

ROHS Konform

Einschaltdauerstrom (Kapazitiv)

5 A

Einschaltspitzenstrom (Kapazitiv)

120 A

Schaltfunktion

Ausschalter (SPST)

Material fester Kontakt

Polzahl

1 - polig

Anschlüsse

Steckanschluss, 6.3 x 0.8

Mechanische Lebensdauer

10E4

Schaltleistung IEC

20 (4) A 250 V AC 1E4
10 (8) A 250 V AC 5E4

Schaltleistung Nordamerika

16 A 250 V AC 1 HP

Übergangswiderstand (Neuzustand)

< 100 (1 A 12 V DC) mOhm

Isolationswiderstand (Neuzustand)

> 100 (500 V DC) MOhm

Spannungsfestigkeit bei 250 V

Funktionsisolierung / Basisisolierung	1 500 V
verstärkte Isolierung	3 000 V
kleiner Kontaktabstand	500 V

Kriechstromfestigkeit

250 PTI

Isolationsabstand

nach EN 61058 für verstärkte bzw. doppelte Isolierung

Schutzart

Anschluss	IP 40
Betätiger	IP 40

Temperaturbereich

-20 °C ... +85 °C

Temperaturbereich

-20 °C ... +55 °C

Lagertemperatur

-40 °C ... +80 °C

Entflammbarkeit

UL 94 V-2

Glühdrahttesttemperatur

850 °C

Betätiger und Zusatzbetätiger

Wippe: PC, transparent grün

Gehäusebeschreibung

Gehäuse: PA, schwarz

Anschlussoberfläche

Lageranschluss	versilbert
Außenanschluss	versilbert

Kontaktmaterial

Kontaktabstand

≥ 3 mm

Beleuchtung

Funktionsbeleuchtung: Glimmleuchte, 230 V, grün

Rating Code UL

R 142

Kontaktart

Abhebekontakt

Aufsteckkraft der Steckhülsen

≤ 80 N

Prüfzeichen

CSA / UL / ENEC 05

Geeignet für Geräte der Schutzklasse

Befestigungsart

Rastbefestigung

X	Y	Z
0.75 ... 1.25	30 -0.1	11 +0.1
1.25 ... 2	30.2 -0.1	11 +0.1
2 ... 3	30.6 -0.1	11 +0.1

X = Gerätewanddicke

Verschmutzungsgrad

Stehstoßspannung Bemessungswert

2500 V

Technische Daten

Technische Daten
Artikelname	501 C Wippschalter beleuchtet einpolig Marquardt 1830.3118
ARTNR	10-01390
Gewicht (KG)	0.006900
Schaltfunktion	Ausschalter
Hersteller Nummer	01830.3118-02
Schaltleistung	20 (4) A 250 V AC
Herstellungsland	Tunesien
Traub Bestellnummer	501 C
Rahmenmaße	31,5 x 14 mm
Statistische Warennummer	85365080
Anschluss	Steckanschluss 6,3x0,8mm
Betätiger	Wippe beleuchtet grün
Polzahl	einpolig
Hersteller	Marquardt
Gehäusefarbe	schwarz
