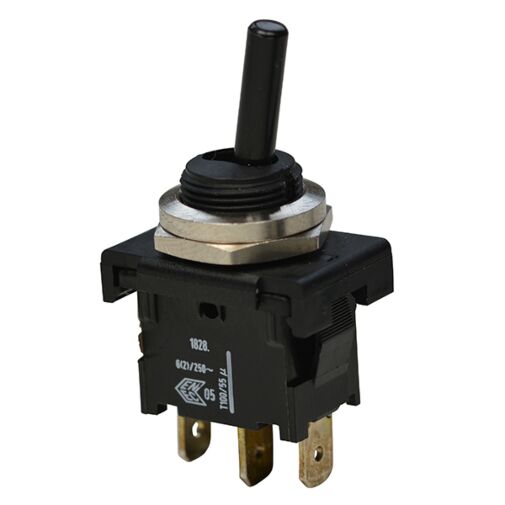

Einpoliger Kippschalter Zentralbefestigung M12 x 0,75 Umschalter, AUS-Stellung in der Mitte, beidseitig rastend Steckanschluss 4,8 x 0,8 mm 6 (2) A 250 V AC 1E4 T100/55 TRAUB-Bestellnummer 438
Umschalter mit AUS-Stellung in der Mitte (SPDT - Center OFF)
Material fester Kontakt
Cu versilbert
Polzahl
1 - polig
Anschlüsse
Steckanschluss, 4.8 x 0.8
Mechanische Lebensdauer
5E4
Schaltleistung IEC
6 (2) A 250 V AC 1E4
Übergangswiderstand (Neuzustand)
< 100 (1 A 12 V DC) mOhm
Isolationswiderstand (Neuzustand)
> 100 (500 V DC) MOhm
Spannungsfestigkeit bei 250 V
Funktionsisolierung / Basisisolierung
1 500 V
verstärkte Isolierung
3 000 V
kleiner Kontaktabstand
500 V
Kriechstromfestigkeit
250 PTI
Isolationsabstand
nach EN 61058 für verstärkte bzw. doppelte Isolierung
Schutzart
Anschluss
IP 40
Betätiger
IP 40
Temperaturbereich
-20 °C ... +100 °C
Temperaturbereich
-20 °C ... +55 °C
Lagertemperatur
-40 °C ... +80 °C
Entflammbarkeit
UL 94 V-2
Glühdrahttesttemperatur
850 °C
Betätiger und Zusatzbetätiger
Hebel: PA, schwarz
Gehäusebeschreibung
Gehäuse: PA, schwarz Bügel: PA glasfaserverstärkt, schwarz Gewindebuchse: PA glasfaserverstärkt, schwarz, mit Rundmutter aus CuZn vernickelt lose beigelegt, 6-Kantmuttern aus CuZn vernickelt
Was ist der Unterschied zwischen Kippschalter und Kipptaster?
Der Kippschalter rastet in der Stellung ein, in die der Hebel gelegt wird, und bleibt dort. Der Kipptaster federt von selbst in die Ausgangsstellung zurück, sobald der Hebel losgelassen wird. Technisch sind beide gleich aufgebaut, sie unterscheiden sich nur in der Rückstellung.
Was bedeutet Ein Aus Ein bei einem Kippschalter?
Ein Aus Ein beschreibt einen Schalter mit drei Hebelstellungen. In der Mitte ist er aus, nach beiden Seiten schaltet er je einen eigenen Stromkreis. Die einfachere Ausführung Ein Aus hat nur zwei Stellungen und schaltet einen Kreis.
Wie finde ich Ersatz für einen defekten Kippschalter?
Entscheidend sind der Durchmesser der Bohrung in der Frontplatte, die Polzahl, die Schaltfunktion, die zulässige Spannung und Stromstärke sowie die Anschlussart. Steht eine Typenbezeichnung auf dem alten Schalter, ist das der schnellste Weg zum passenden Ersatz.
