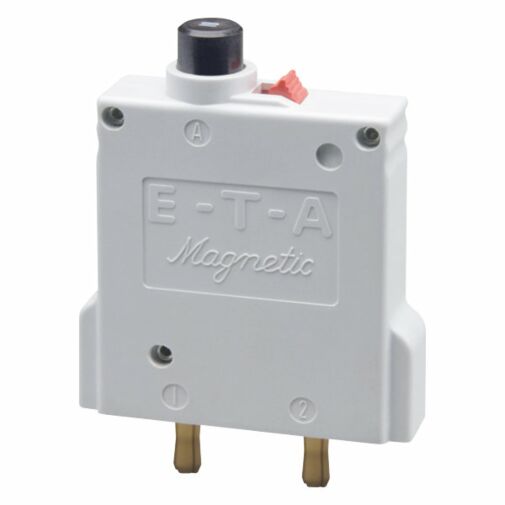

Einpoliger, thermisch-magnetischer Schutzschalter mit Handauslöser und für Steckmontage. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung. Erfüllt die Geräteschutzschalternorm EN 60934 (IEC 60934): M-Typ, TM.
Typische Anwendungsgebiete: Schienen- und Straßenfahrzeuge, Anlagentechnik, z. B. Industrie- Schalt- und Steueranlagen
Technische Daten:
Nennspannung
AC 240 V (50/60 Hz); DC 28 V
Nennstrombereich
0,05...25 A
Lebensdauer
500 Schaltspiele mit 1 x IN, induktiv 4 000 Schaltspiele mit 1 x IN, ind.arm
Umgebungstemperatur
-30...60 °C
Isolationskoordination (IEC 60664
2,5 kV/2, verstärkte Isolation im Betätigungsbereich
Spannungsfestigkeit
Betätigungsbereich Prüfspannung AC 3 000 V
Isolationswiderstand
> 100 MΩ (DC 500 V)
Schaltvermögen Icn
0,05...0,8 A selbstbegrenzend 1...2 A 200 A 2,5...25 A 400 A
Schutzart (IEC 60529)
Betätigungsbereich IP40 Anschlussbereich IP00
Schwingungsfestigkeit
5 g (57-500 Hz) ± 0,38 mm (10-57 Hz), Prüfung nach IEC 60068-2-6, Test Fc, 10 Frequenzzyklen/Achse
Stoßfestigkeit
25 g (11 ms), Prüfung nach IEC 60068-2-27, Test Ea
Korrosionsfestigkeit
96 Std. in 5 % Salznebel, Prüfung nach IEC 60068-2-11, Test Ka
Feuchtigkeitsprüfung
240 Std. in 95 % rel. Feuchte, Prüfung nach IEC 60068-2-78, Test Cab
