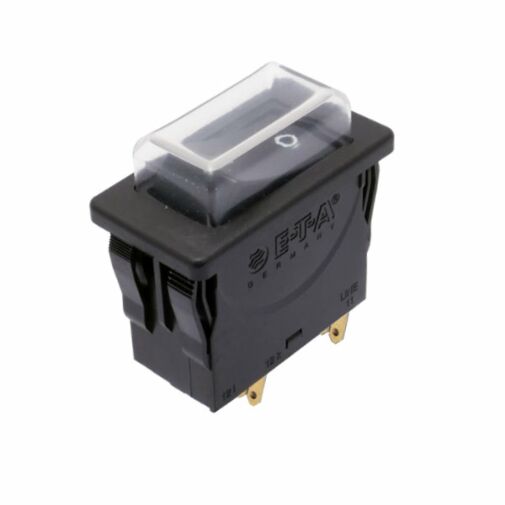

3120-N527-H7T1-W01D-12A ETA Thermischer Schutzschalter mit Spritzwasserschutz IP54
ETA-Thermischer Schutzschalter mit Spritzwasserschutz IP54
Kombination Schutzschalter / EIN-AUS-Schalter mit Schaltwippe,
Nennstrom 12 Amp.
- 10 für jeweils 31,88 € kaufen und 16% sparen
- 100 für jeweils 18,44 € kaufen und 51% sparen
Kombination Schutzschalter/EIN-AUS-Schalter mit Schaltwippe, ein- oder zweipolig, Frontmontage. Zuverlässiges Schaltverhalten durch unbeeinflussbare Freiauslösung. Ein-Aus-Schalter ohne Überstromschutz oder Taster auf Anfrage. Erfüllt die Geräteschutznorm EN 60934 (IEC 60934): S-Typ, TO. Entspricht den Anforderungen der Feuerbeständigkeit nach EN 60335-1: 2007-2 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke.
Das Unterspannungsmodul löst bei Spannungsabfall bzw. -ausfall die EIN-AUS-Schalter-Kombination aus. Bei Spannungswiederkehr muss die Schalterkombination zur erneuten Zuschaltung der Last bewusst wieder eingeschaltet werden. Ein automatischer Wiederanlauf der Verbraucher und des damit verbundenen Sicherheitsrisikos sind somit ausgeschlossen.
Anbauteile: Signalkontakt, Magnetauslösung.
Typische Anwendungsgebiete:
Elektromotoren, Haushalts- und Büromaschinen, elektrische Werkzeuge, Netzgeräte, Ladegleichrichter, medizinische Geräte nach EN 60601
|
Hersteller: |
ETA |
|
Typische Anwendungsgebiete: |
Elektromotoren, Haushalts- und Büromaschinen, elektrische Werkzeuge, Netzgeräte, Ladegleichrichter, |
|
Nennspannung: |
240 V AC; 50 V DC |
|
Nennstrombereich: |
0,1 – 20 A |
|
Spannungsfestigkeit: |
Betätigungsbereich Prüfspannung 3000 V AC |
|
Umgebungstemperatur: |
-30 – 60° C |
|
Masse: |
ca. 33 g (2-polig) |
|
Schutzart (IEC 60529): |
Betätigungsbereich IP 40 |
|
Zulassungen: |
VDE: UL/CSA: |
| Artikelname | 3120-N527-H7T1-W01D-12A ETA Thermischer Schutzschalter mit Spritzwasserschutz IP54 |
|---|---|
| ARTNR | 24-01808 |
| Gewicht (KG) | 0.034600 |
| Bauform-Varianten | 7 mit Spritzwasserschutz ( IP54) |
| Herstellungsland | Tunesien |
| Anschlussform Hauptanschlüsse | H7 Flachsteckanschlüsse, Anschlüsse 11 und 21 zusätzlich mit Flachkopfschrauben M 3,5 - Standard für Geräte mit Unterspannungsmodul |
| Ausführung: Kommunikation, Schnittstelle | 01 analog Signal |
| Bauform | N neues Design, stratosgrau |
| Baureihe | 3120 |
| Ausführung | 1 ohne galvanische Trennung |
| Hersteller | E-T-A |
| Hersteller Nummer | 3120N0525166I |
| Zusatzfunktion | 0 ohne |
| Farbe und Beleuchtung Wippe | 01 Wippe schwarz deckend ohne Beleuchtung |
| Beschriftung Wippe | D Markierung I und 0 eingepresst |
| Betätigungselement | W Schaltwippe mit Markierung "I" und "O" eingepresst |
| Unterspannungsmodul | keine |
| Betriebsspannung | DC 24 V Nennspannung DC 24 V |
| Polzahl | 2-polig, thermisch geschützt |
| Montageart | N5 Schnappbefestigung, Einbauöffnung 44,5 x 22 mm |
| Kennlinie | T1 thermische Auslösung |
| Statistische Warennummer | 85362010 |
| Traub Bestellnummer | 3120-N527-H7T1-W01D-12A |
