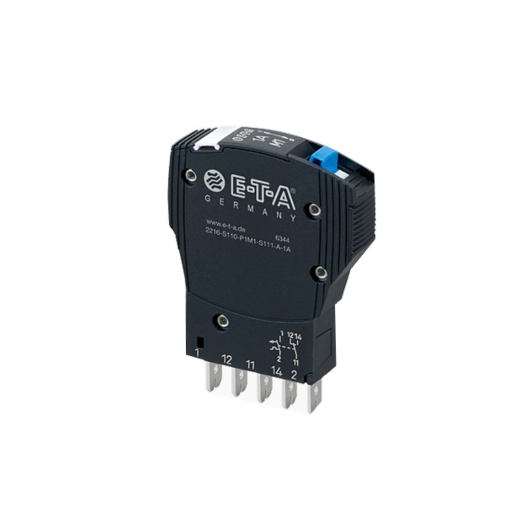

2216-S110-P1M1-S111-A-10A ETA Thermisch magnetischer Schutzschalter
Thermisch magnetischer Schutzschalter
1-polig geschützt
Nennspannung 10 A
- 10 für jeweils 39,90 € kaufen und 16% sparen
- 100 für jeweils 23,09 € kaufen und 52% sparen
Artikel dem Warenkorb hinzufügen oder Alles auswählen
Einpoliger, thermisch-magnetischer Schutzschalter in Kleinbauweise mit Schieberbetätigung, unbeeinflussbarer Freiauslösung, verschiedenen Kennlinien und wahlweise Signalkontakten. Erfüllen die Geräteschutzschalternorm EN 60934 (IEC 60934): S-Typ, TM.
Typische Anwendungsgebiete
Absicherung von AC- und DC-Steuerstromkreisen in der Industrie und Gebäudeautomatisierung, z. B. in der chemischen Industrie, Kraftwerkstechnik,
der Stahlindustrie und im Maschinenbau (Werkzeugmaschinen, Verpackungsmaschinen u.s.w.)
Nennspannung | AC 240 V (50/60 Hz); DC 50 V (einpolig) DC 80 V (zweipolig) |
Nennstrombereich | 0,5...10 A |
Hilfsstromkreis | AC 240 V, 0,5 A (VDE) AC 277 V, 0,5 A (UL) DC 50 V, 1 A (VDE/UL) |
Lebensdauer | 6 000 Schaltspiele mit 1 x IN 3 000 Schaltspiele mit 1 x IN bei DC 80 V, 2-polig |
Umgebungstemperatur | -30...60 °C |
Isolationskoordination (IEC 60664) | 2,5 kV/2 verstärkte Isolation im Betätigungsbereich |
Spannungsfestigkeit Betätigungsbereich Haupt- zu Hilfsstromkreis |
Prüfspannung AC 3 000 Prüfspannung AC 1 500 V |
Offener Hilfsstromkreis AC 1000 V | AC 1000 V |
Isolationswiderstand | > 100 MΩ (DC 500 V |
Schaltvermögen Icn | AC 240 V einpolig 300 A DC 32 V einpolig 1500 A DC 50 V einpolig 600 A AC 240 V zweipolig 400 A DC 32 V zweipolig 1500 A DC 80 V zweipolig 600 A |
Kurzschlussschaltvermögen AC 277 V 1000 A (UL 1077) |
AC 277 V 1000 A DC 50 V einpolig 1000 A DC 80 V zweipolig 1000 A |
Schutzart (IEC 60529) | Betätigungsbereich IP30 Anschlussbereich IP00 |
Schwingungsfestigkeit Kennlinie F1: Kennlinien F2, M1 |
5 g (57-500 Hz), ± 0,38 mm (10-57 Hz) 8 g (57-500 Hz) ± 0,61 mm (10-57 Hz) Prüfung nach IEC 60068-2-6, Test Fc, 10 Frequenzzyklen/Achse |
Stoßfestigkeit Kennlinien F1: 15 g (11 ms) für Kennlinien F2, M1: |
15 g (11 ms) für Stoßrichtung 1-6 30 g (11 ms) für Stoßrichtung 1-6 Prüfung nach IEC60068-2-27, Test Ea |
Korrosionsfestigkeit | 96 Std. in 5 % Salznebel, Prüfung nach IEC 60068-2-11, Test Ka |
Feuchtigkeitsprüfung | 240 Std. in 95 % rel. Feuchte, Prüfung nach IEC 60068-2-78, Test Cab |
Masse | ca. 25 g (pro Pol mit Signalkontakt) |
Nennströme und typische Innenwiderstände
Nennstrom (A) | Innenwiderstand (Ω) | Nennstrom (A) | Innenwiderstand (Ω) |
0,5 | 5,0 | 6 | 0,05 |
1 | 1,1 | 8 | ≤ 0,02 |
2 | 0,3 | 10 | ≤ 0,02 |
3 | 0,14 | 12 | ≤ 0,02 |
4 | 0,09 | 15 | ≤ 0,02 |
5 | 0,06 | 16 | ≤ 0,02 |
Zulassungen
Prüfstelle | Norm | Nennspannung | Nennstrombereich |
CSA | C22.2 No. 235 | AC 277 V DC 50 V DC 80 V |
0,1...16 A (ein-, zweipolig) 0,1...16 A (einpolig) 0,1...16 A (zweipolig) |
VDE | EN 60934 | AC 240 V DC 50 V DC 80 V |
0,1...16 A (ein-, zweipolig) |
UL | UL 1077 CSA 22.2 No. 235 |
AC 277 V DC 50 V DC 80 V |
0,1...16 A (ein-, zweipolig) 0,1...16 A (einpolig) 0,1...16 A (zweipolig) |
GL | Rules & Guidelines VI-7-2 |
AC 240 V DC 50 V DC 80 V |
0,1...16 A (ein-, zweipolig) 0,1...16 A (ein-, zweipolig) 0,1...16 A (zweipolig) |
UL *) | UL 60947-4-1A / UL 508 CSA 22.2 No. 60947-4-1 (listed) |
AC 277 V DC 50 V DC 80 V |
0,1...10 A (ein-, zweipolig) 0,1...16 A (einpolig) 0,1...10 A (zweipolig) |
Artikelname | 2216-S110-P1M1-S111-A-10A ETA Thermisch magnetischer Schutzschalter |
---|---|
ARTNR | 24-01569 |
Gewicht (KG) | 0.026200 |
Signalkontakte | S1 mit Signalkontakt |
Herstellungsland | Indonesien |
Signalkontaktanschlüsse | 1 Flachstecker A6,3 x 0,8 Anschlüsse mit Sperrzahn |
Signalkontaktfunktion | 1 Wechsler |
Hersteller | E-T-A |
Hersteller Nummer | 2216-S110-P1M1-S111-A-10A |
Hilfskontakt Anschlussform | 1 wie Hauptkontaktanschlüsse |
Baureihe | 2216 |
Spannungsart | A ≤ AC 277 V, ≤ DC 80 V |
Traub Bestellnummer | 2216-S110-P1M1-S111-A-10A |
Betätigungselement | W Standardschaltwippe |
Polzahl | 1-polig |
Montageart | S1 Aufsteckausführung |
Kennlinie | M1 mittelträg: therm. 1,01-1,4 x IN; magn. 6-12 x IN AC, 7,8-15,6 x IN DC |
Statistische Warennummer | 85362010 |
Zusatzfunktion/Zubehör | 0 ohne |
