1552.4602 Wippschalter zweipolig Marquardt

Zum Ende der Bildergalerie springen

Zum Anfang der Bildergalerie springen

Traub Bestellnummer

1552.4602

Hersteller Nummer

01552.4602-00

ARTNR

10-00604

Kurzbeschreibung

Zweipoliger Wippschalter Ausschalter (DPST) Leiterplattenanschluss, abgewinkelt 10 (4) A 250 V AC 5E4 TRAUB-Bestellnummer 1552.4602

9,07 €

Inkl. 19% MwSt., zzgl. Versand

Nicht lagernd, Artikel wird für Sie nachbestellt.

Lieferung in 99 bis 101 Tagen

Zur Wunschliste hinzufügen

Beschreibung

Produktnummer

1552.4602

Produktfamilie

Wippschalter

Betätigungsart

direkt

Sonstiges (Tabelle Katalog)

tieferliegender Flansch

Gewicht

7.000 g

Einschaltdauerstrom (Kapazitiv)

5 A

Einschaltspitzenstrom (Kapazitiv)

100 A

ROHS Konform

Schaltfunktion

Ausschalter (DPST)

Material fester Kontakt

Polzahl

2 - polig

Anschlüsse

Leiterplattenanschluss, abgewinkelt

Mechanische Lebensdauer

5E4

Schaltleistung IEC

10 (4) A 250 V AC 5E4
16 (4) A 250 V AC 1E4

Schaltleistung Nordamerika

16 A 125 V AC 1 HP
16 A 250 V AC 2 HP

Übergangswiderstand (Neuzustand)

< 100 (1 A 12 V DC) mOhm

Isolationswiderstand (Neuzustand)

> 100 (500 V DC) MOhm

Spannungsfestigkeit bei 250 V

Funktionsisolierung / Basisisolierung	1 500 V
verstärkte Isolierung	3 000 V
kleiner Kontaktabstand	500 V

Kriechstromfestigkeit

250 PTI

Isolationsabstand

nach EN 61058 für verstärkte bzw. doppelte Isolierung

Schutzart

Anschluss	IP 40
Betätiger	IP 40

Temperaturbereich

-20 °C ... +100 °C

Temperaturbereich

-20 °C ... +55 °C

Lagertemperatur

-40 °C ... +80 °C

Entflammbarkeit

UL 94 V-2

Glühdrahttesttemperatur

850 °C

Betätiger und Zusatzbetätiger

Wippe: PA, schwarz, Kennzeichnung weiß

Gehäusebeschreibung

Gehäuse: PA, schwarz, tieferliegender Flansch

Anschlussoberfläche

Lageranschluss

versilbert

Kontaktmaterial

Kontaktabstand

≥ 3 mm

Rating Code UL

R 38

Kontaktart

Abhebekontakt

Aufsteckkraft der Steckhülsen

≤ 80 N

Schaltkraft

3 - 5 N

Prüfzeichen

CSA / UL / ENEC 05

Geeignet für Geräte der Schutzklasse

Zusatzbeschriftung

Herstellort, - jahr, - woche nach DIN EN 60062

Befestigungsart

Rastbefestigung

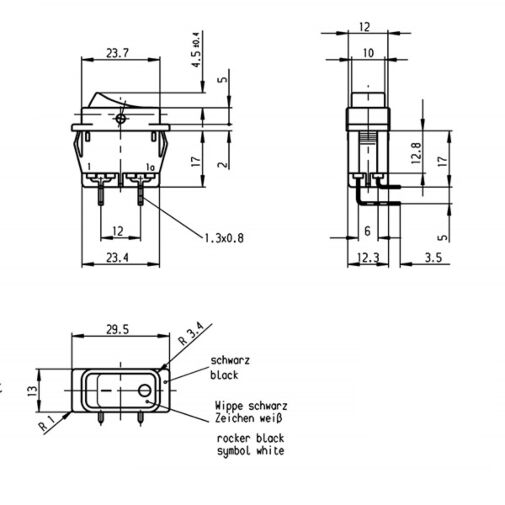

X	Y	Z
0.8 ... 5.0	27.2 ±0.1	12.2 +0.2

Verschmutzungsgrad

Stehstoßspannung Bemessungswert

2500 V

Technische Daten

Technische Daten
Gewicht (KG)	0.006000
Schaltleistung	10 (4) A 250 V AC
Herstellungsland	Tunesien
Anschluss	Leiterplattenanschluss, rechts abgewinkelt
Schalter Kennzeichnung	Kennzeichnung in weiß: 0 - I
Statistische Warennummer	85365080
Schaltfunktion	Ausschalter
Gehäusefarbe	schwarz
Polzahl	zweipolig
Betätiger	Wippe unbeleuchtet

FAQ

Kundenfragen

Was ist der Unterschied zwischen Wippschalter und Kippschalter?

Der Unterschied liegt allein in der Betätigung. Der Wippschalter wird über eine flache Wippe gekippt, der Kippschalter über einen herausstehenden Hebel. Elektrisch sind beide gleich aufgebaut und in denselben Kontaktfunktionen lieferbar.

Antwort im Detail

Wie wird ein beleuchteter Wippschalter angeschlossen?

Ein beleuchteter Wippschalter hat einen Anschluss mehr als ein unbeleuchteter, weil das Leuchtmittel eigene Zuleitung und Rückführung braucht. Die Belegung steht im Datenblatt, die Betriebsspannung des Leuchtmittels ist nicht immer gleich der Schaltspannung.

Antwort im Detail

Was bedeuten Schliesser, Öffner und Wechsler bei einem Schalter?

Ein Schliesser ist im Ruhezustand offen und schliesst den Stromkreis beim Betätigen. Ein Öffner ist im Ruhezustand geschlossen und trennt beim Betätigen. Ein Wechsler hat einen gemeinsamen Anschluss und zwei Ausgänge und schaltet von einem Kreis auf den anderen um.

Antwort im Detail
