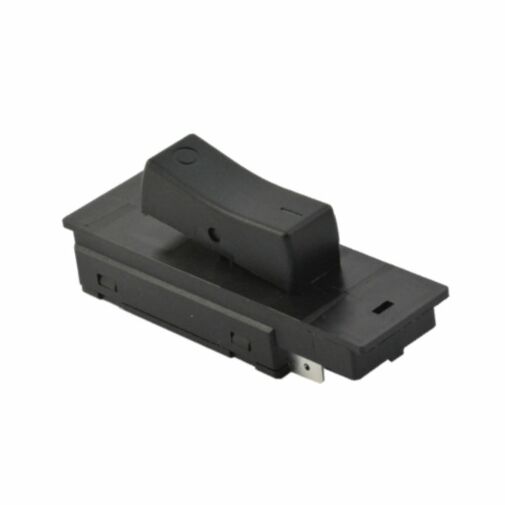

Der Marquardt Werkzeugschalter 1257.5102 ist ein zweipoliger Ein-/Ausschalter (DPST) in Erstausrüsterqualität für Elektrowerkzeuge und Industriemaschinen. Das Gehäuse besteht aus extrem robustem, glasfaserverstärktem Polyamid (PA). Massivsilber-Kontakte (Ag) gewährleisten maximale Leitfähigkeit und minimale Erwärmung bei hohen Einschaltströmen. Mit einer mechanischen Lebensdauer von 100.000 Schaltzyklen bietet der Schalter höchste Zuverlässigkeit und Langlebigkeit. Er ist RoHS-konform, zertifiziert für Geräte der Schutzklasse II und für Umgebungen mit erhöhtem Verschmutzungsgrad ausgelegt.
Produkteigenschaften:
Schaltfunktion: Ausschalter 2-polig (DPST)
Betätigung: Schwarze Wippe (PA glasfaserverstärkt) mit vertiefter Kennzeichnung
Schaltleistung IEC: 16 (16) A bei 250 V AC (5E4) / 23 (23) A bei 127 V AC (5E4)
Schaltleistung UL: 20 A bei 125–250 V AC / 1 1/2 HP (125 V) / 2 HP (250 V)
Anschluss Netzseite: Buchsenklemme mit M4-Schrauben und Innensechsrund-Antrieb (TX)
Anschluss Motorseite: Steckanschluss für Flachstecker (2 x 6,3 mm x 0,8 mm)
Kontaktmaterial: Silber (Ag), Lager Ag-plattiert
Kontaktsystem: Sprungkontakt mit ≥ 3 mm Kontaktabstand
Schutzklasse & Umwelt: Geeignet für Schutzklasse II, Verschmutzungsgrad 3
Befestigungsart: Befestigung durch Einlegen
Anwendungsbereich:
Universeller Ersatzteil- und Serienschalter für handgeführte Elektrowerkzeuge (z. B. Bohrmaschinen, Kreissägen, Winkelschleifer) und stationäre Werkstattmaschinen. Durch die internationalen Zulassungen (IEC/UL) und die Unempfindlichkeit gegen Staub und Schmutz (Verschmutzungsgrad 3) ist er weltweit im professionellen Handwerk, in der Industrie und im OEM-Gerätebau einsetzbar. Die M4-Innensechsrund-Klemmen sichern die Leitungen auch bei starken Maschinenvibrationen dauerhaft ab.
