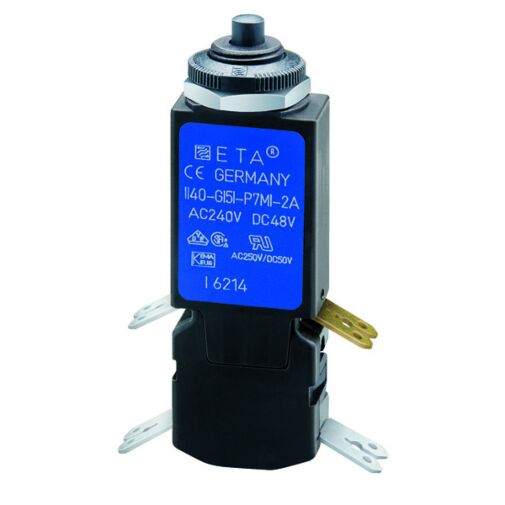

Zweipoliger Schutzschalter mit einem thermisch geschützten Pol. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung. Erfüllt die Geräteschutzschalternorm EN 60934 (IEC 60934): R-Typ, TO.
Typische Anwendungsgebiete: Handwerkzeuge, Haushaltsgeräte, Kleintransformatoren, Büromaschinen, Netz- und Ladegeräte, Elektromotoren
Technische Daten:
Nennspannung
AC 240 V, DC 48 V
Nennstrom
0,4 A
Lebensdauer AC & DC
300 Schaltspiele mit 2 x IN, induktiv
Umgebungstemperatur
-20...60 °C (T60)
Isolationskoordination (IEC 60664)
2,5 kV/2 verstärkte Isolation im Betätigungsbereich
Spannungsfestigkeit
Betätigungsbereich Prüfspannung AC 3 000 V Pol/ Pol Prüfspannung AC 1 500V
Isolationswiderstand
> 100 MΩ (DC 500 V)
Schaltvermögen Icn
6 x IN
Schaltvermögen (UL 1077)
IN 0,05...16 A UN DC 50 V 2 000 A IN 0,05...16 A UN AC 250 V 2 000 A
Schutzart (IEC 60529)
Betätigungsbereich IP40
Anschlussbereich
IP00
Schwingungsfestigkeit
10 g (57-200 Hz), ± 0,76 mm (10-57Hz) Prüfung nach IEC 60068-2-6, Test Fc, 10 Frequenzzyklen pro Achse
Stoßfestigkeit
25 g (11 ms), Prüfung nach IEC 60068-2-27, Test Ea
Korrosionsfestigkeit
96 Std. in 5 % Salznebel, Prüfung nach IEC 60068-2-11, Test Ka
Feuchtigkeitsprüfung
240 Std. in 95 % rel. Feuchte, Prüfung nach IEC 60068-2-78, Test Cab
