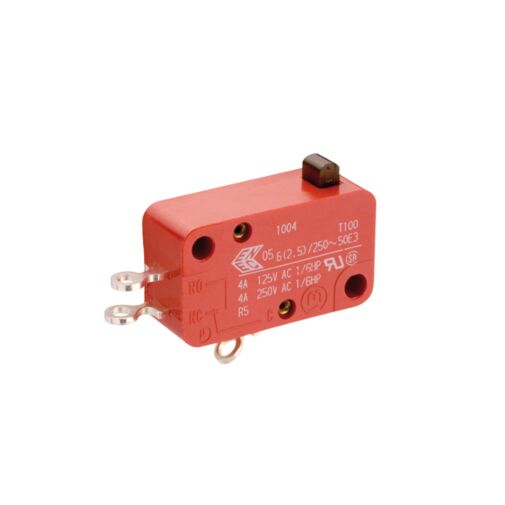

1005.0907 Schnappschalter einpolig Marquardt
Traub Bestellnummer
1005.0907
Hersteller Nummer
01005.0907-03
ARTNR
10-00669
Kurzbeschreibung
Einpoliger Schnappschalter
Schließer (SPNO)
Lötanschluss
10 (6) A 250 V AC 5E4
TRAUB-Bestellnummer 1005.0907
2,82 €
Nicht lagernd, Artikel wird für Sie nachbestellt.
Lieferung in 113 bis 115 Tagen
| Produktnummer | 1005.0907 | ||||||||||
| Produktfamilie | Schnappschalter | ||||||||||
| Betätigungsart | indirekt | ||||||||||
| Gewicht | 8.4500 g | ||||||||||
| ROHS Konform | ja | ||||||||||
| Schaltfunktion | Schließer (SPNO) | ||||||||||
| Material fester Kontakt | Ag | ||||||||||
| Schaltleistung Nordamerika |
|
||||||||||
| Polzahl | 1 - polig | ||||||||||
| Anschlüsse | Lötanschluss | ||||||||||
| Mechanische Lebensdauer | 10E6 | ||||||||||
| Schaltleistung IEC | 20 (4) A 400 V AC 1E4 16 (4) A 400 V AC 5E4 10 (6) A 250 V AC 5E4 |
||||||||||
| Schaltleistung Nordamerika | 16 A 125 - 250 V AC 1/2 HP | ||||||||||
| Bauform | DIN 41635 A | ||||||||||
| Übergangswiderstand (Neuzustand) | < 100 (1 A 12 V DC) mOhm | ||||||||||
| Isolationswiderstand (Neuzustand) | > 100 (500 V DC) MOhm | ||||||||||
| Spannungsfestigkeit bei 250 V |
|
||||||||||
| Kriechstromfestigkeit | 250 PTI | ||||||||||
| Isolationsabstand | nach EN 61058 für verstärkte bzw. doppelte Isolierung | ||||||||||
| Temperaturbereich | -40 °C ... +100 °C | ||||||||||
| Lagertemperatur | -40 °C ... +80 °C | ||||||||||
| Entflammbarkeit | UL 94 (Gehäuse: V-0, Betätiger: V-2) | ||||||||||
| Glühdrahttesttemperatur | 850 °C | ||||||||||
| Betätiger und Zusatzbetätiger | PA, natur, Standardbetätiger | ||||||||||
| Gehäusebeschreibung | Deckel: Duroplast Typ 182, rot Sockel: Duroplast Typ 182, rot |
||||||||||
| Anschlussoberfläche |
|
||||||||||
| Kontaktmaterial | Ag | ||||||||||
| Kontaktabstand | < 3 mm | ||||||||||
| Rating Code UL | R 109 | ||||||||||
| Kontaktart | reibender Sprungkontakt | ||||||||||
| Schaltkraft | 2.4 - 3.8 N | ||||||||||
| Prellzeit | < 10 ms | ||||||||||
| Differenzweg max. | 0.3 mm | ||||||||||
| Vorlaufweg max. | 1.8 mm | ||||||||||
| Nachlaufweg | 0.8 mm | ||||||||||
| Ruhestellung (FP) max. | 16 mm | ||||||||||
| Schaltpunkt (OP) | 14.7 ±0.5 mm | ||||||||||
| Zulässige Endstellung (TP) | 13.4 mm | ||||||||||
| Prüfzeichen | CSA / UL / ENEC 05 | ||||||||||
| Zusatzbeschriftung | Klemme 1: NC Klemme 2: NO P-Klemme: C | ||||||||||
| Zusatzbeschriftung Verpackung | 349 564 AC | ||||||||||
| Verschmutzungsgrad | 3 | ||||||||||
| Stehstoßspannung Bemessungswert | 2500 V |
| Gewicht (KG) | 0.006100 |
|---|---|
| Anschluss | Lötanschluss |
| Herstellungsland | Tunesien |
| Schaltleistung | 10 (6) A 250 V AC |
| Statistische Warennummer | 85365080 |
| Polzahl | einpolig |
| Betätiger | Drücker PA |
| Gehäusefarbe | rot |
| Schaltfunktion | Schließer |
Kundenfragen
Marquardt GmbH
Schlossstr. 16
Rietheim-Weilheim
Deutschland
marquardt@marquardt.de
marquardt.com
| CCC konform | keine Angabe |
|---|---|
| CE konform | nicht relevant |
| EAC konform | keine Angabe |
| REACH konform | keine Angabe |
| RoHs CN konform | keine Angabe |
| RoHs konform | keine Angabe |
| UL zertifiziert | keine Angabe |
| VdS zertifiziert | keine Angabe |
