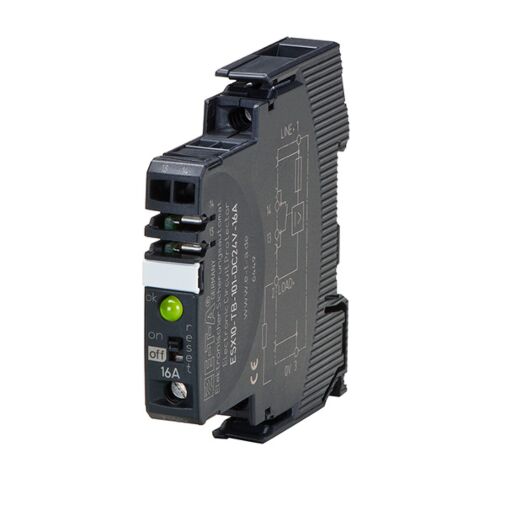

ESX10-TB-108-DC24V-25A ETA Elektronischer Sicherungsautomat
Elektronischer Sicherungsautomat
Tragschienenbefestigung mit Fehler-Meldekontakt (Schließer – offen)
Nennspannung DC 24 V
Nennstrom 25 A
- 10 für jeweils 102,26 € kaufen und 5% sparen
- 25 für jeweils 93,88 € kaufen und 13% sparen
- 50 für jeweils 86,33 € kaufen und 20% sparen
- 100 für jeweils 83,82 € kaufen und 22% sparen
Artikel dem Warenkorb hinzufügen oder Alles auswählen
-
-
-
-
-
-
X 222 005 03 ETA Verbindungsschiene Signalschiene für Signalkontakte und Reseteingänge36,15 €Inkl. 19% MwSt., zzgl. Versand -
X 222 005 13 Verbindungsschiene Signalbrücke für Signalkontakte25,30 €Inkl. 19% MwSt., zzgl. Versand -
-
Das Gerät ESX10-T erweitert die Produktgruppe »Elektronischer Überstromschutz« für DC 24 V-Anwendungen.
Es sichert bei einer Baubreite von nur 12,5 mm alle DC 24 V-Lastkreise selektiv ab. Dies wird durch eine Kombination aus aktiver elektronischer Strombegrenzung im Kurzschlussfall und einer Überlastabschaltung ab 1,1 x IN erreicht.
Der ESX10-T ist direkt auf die Hutschiene aufschnappbar und bietet dadurch eine schnelle und flexible Montage für Gerätegruppen mit mehreren Stromkreisen.
DC 24 V-Schaltnetzteile werden in der Auto mati sierungstechnik sehr häufig eingesetzt. Bei Überlast regeln sie jedoch die Ausgangsspannung ab, die alle angeschlossenen Lasten versorgen soll. Tritt also in einem einzigen Verbraucher der Anlage ein Fehler auf, bricht auch in allen anderen Lastkreisen die Spannung ein. Häufig hat das nicht nur einen undefinierten Fehlerzustand zur Folge, sondern sogar einen Stillstand der Maschine oder Anlage.
Zur Anpassung an die Lastverhältnisse ist der Nennstrom in festen
Werten von 20 A und 25 A verfügbar.
Betriebs- und Fehlerzustände werden durch eine mehrfarbige LED, einen integrierten kurzschlussfesten Statusausgang oder Einzel- oder Gruppenalarme angezeigt. Fernbetätigung ist möglich über ein Remote-Resetsignal oder ein Remote-Steuersignal ON/OFF. Der manuelle ON/OFF-Schalter direkt am Gerät erlaubt eine gezielte Inbetriebnahme einzelner Lastkreise. Sobald der ESX10-T in seinem Lastkreis Überlast oder Kurzschluss erkennt, sperrt er den Lastausgangs-Transistor und unterbricht damit den Stromfluss in dem fehlerhaften Kreis. Nach Fehlerbehebung wird der Lastausgang des ESX10-T durch ein elektronisches Resetsignal oder manuell durch Betätigung des ON/OFF-Schalters direkt am Gerät wieder aktiviert.
Wesentliche Merkmale:
-
Auf der Tragschiene montierbar
-
20 A und 25 A Nennstrom pro Kanal auf nur 12,5 mm Baubreite
-
Einschalten kapazitiver Lasten bis 30.000 μF
-
Integrierte Minus-Lastrückführung
-
Zulassungen: UL
-
Erhöht die Anlagenverfügbarkeit durch eindeutige Fehlerdetektion und stabile Spannungsversorgung
-
Verringert Stillstandzeiten durch schnelle Fehlerbehebung
-
Vereinfacht die Planung durch eindeutige Planungsgrößen
-
Spart Kosten und Zeit durch schnelle sowie flexibler Montage inklusive integrierter Stromverteilungslosung
Technische Daten:
| Betriebsdaten | |
| Betriebsspannung UB | DC 24 V, Bereich-UB DC 18 ...26,4 V |
| Nennstrom IN | feste Stromstärken: 20 A, 25 A |
| Ruhestrom I0 | im AUS-Zustand: typ. 12 mA |
| Signalisierung des Betriebszustandes über | ? Mehrfarbige LED: Grün: Gerät eingeschaltet (Reset-Schalter = ON) - Lastkreis/Power-MOSFET durchgesteuert Orange: Überlast- oder Kurzschluss bis zur elektronischen Abschaltung Rot: Gerät elektronisch abgeschaltet, (Überlast, Kurzschluss) Lastkreis/Power-MOSFET ausgeschaltet AUS: Manuell ausgeschaltet (Reset-Schalter = OFF) oder Gerät ist spannungslos |
| Lastkreis LOAD | |
| Lastausgang | Power-MOSFET-Schaltausgang (plusschaltend) (High-Side Switch) |
| Abschaltcharakteristik |
typ. 1,3 x IN |
| Abschaltschwellen/Abschaltzeiten (t1, t2) bei Überstrom |
1. Schwelle: bei ILast > typ. 1,1 x IN...ILimit : t1 = typ. 3 s 2. Schwelle: bei ILast = ILimit : t2 = typ. 100 ms...3 s |
| Temperaturabschaltung | Interne Temperaturüberwachung mit elektronischer Abschaltung |
Zulassungen:
| Prüfstelle | Prüfnorm | Nennspannung | Nennstrombereich |
| UL | UL 2367 | DC 24 V | 20 A, 25 A |
| UL | UL 508 C22.2 No 14 |
DC 24 V | 20 A, 25 A |
| Artikelname | ESX10-TB-108-DC24V-25A ETA Elektronischer Sicherungsautomat |
|---|---|
| ARTNR | 24-01709 |
| Gewicht (KG) | 0.065700 |
| Signaleingang | 0 ohne Signaleingang |
| Herstellungsland | Deutschland |
| Anschlussform Hauptanschlüsse | P10 Flachstecker DIN 46244-A6,3-0,8 |
| Signalausgang | 8 Fehler-Meldekontakt (Schließer – offen) |
| Baureihe | ESX10 |
| Ausführung | 1 ohne galvanische Trennung |
| Hersteller | E-T-A |
| Hersteller Nummer | ESX10-TB-108-DC24V-25A |
| Betätigungselement | W Standardschaltwippe |
| Unterspannungsmodul | keine |
| Betriebsspannung | DC 24 V |
| Polzahl | 1-polig thermisch geschützt |
| Nennstrombereich | 25A |
| Montageart | TB Tragschienenbefestigung, mit Signalkontakt und Öffnung für Signalschienen/ Signalbrücken |
| Kennlinie | Mittelträge Auslösekennlinie (Standard) |
| Statistische Warennummer | 85362010 |
| Traub Bestellnummer | ESX10-TB-108-DC24V-25A |
