ESS31-TC-002-DC24V-2A ETA Elektronischer Schutzschalter

Elektronischer Schutzschalter mit Strombegrenzung
Manueller Ein-/Aus-Schalter (Druck-Druck-Betätigung)
Betriebsspannung DC 24 V
Nennstrom 2A

76,09 €
  • 10 für jeweils 72,52 € kaufen und  5% sparen
  • 25 für jeweils 66,58 € kaufen und  12% sparen
  • 50 für jeweils 61,23 € kaufen und  20% sparen
  • 100 für jeweils 59,44 € kaufen und  22% sparen
Inkl. 19% MwSt., zzgl. Versand
Lieferung in 29 bis 31 Tagen
ESS31-TC-002-DC24V-2A ETA Elektronischer Schutzschalter hat eine Mindestbestellmenge von 4 Stück
Nicht lagernd, Artikel wird für Sie nachbestellt.
ARTNR
24-01730
ESS31-TC-002-DC24V-2A ETA Elektronischer Schutzschalter ist verfügbar zum Kauf in Stufen von 1
Zubehör

Artikel dem Warenkorb hinzufügen oder Alles auswählen

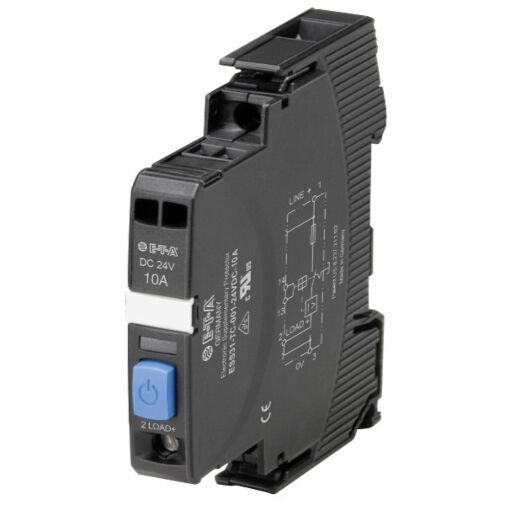

Der nur 12,5 mm schmale Elektronische Schutzschalter für DC 24V Anwendungen vom Typ ESS31-T. sichert alle DC 24 V Lastkreise selektiv ab und erhöht dadurch die Verfügbarkeit von Maschinen- und Anlagen. Dies wird durch eine Kombination aus aktiver elektronischer Strombegrenzung im Kurzschlussfall und einer Überlastabschaltung bei typ. 1,2 x IN erreicht. Das Gerat reagiert schneller als häufig eingesetzte DC 24 V Schaltnetzteile ohne dabei flink auszulösen und verhindert somit fatale Spannungseinbrüche der Versorgung. Der ESS31-T ist direkt auf die Hutschiene aufschnappbar und bietet dadurch eine schnelle und flexible Montage für Gerätegruppen mit mehreren Stromkreisen.
ESS31-T arbeitet mit einer einzigen Abschalt-Kennlinie für alle Lastarten. Auch kapazitive Lasten bis 40.000 μF können sehr einfach bedient werden. Es stehen feste Stromstärken von 0,5 A bis 12 A zur Verfügung. Das integrierte Fail-Safe-Element (Schmelzsicherung) ist an den Gerätenennstrom angepasst und kann damit sehr einfach mit dem verdrahteten Leitungsquerschnitt abgeglichen werden. Dies erleichtert die Planung enorm.

Aufgrund der Zulassung nach UL1077 „Supplementary Protector“ und der UL Listed Zulassung nach UL60947/UL508 können diese Schutzschalter auch problemlos in Anwendungen nach UL 508A „Industrial Control Panels“ eingesetzt werden und sind auch für „field wiring“ geeignet. Des Weiteren bietet die integrierte galvanische Trennung ein zusätzliches Maß an Sicherheit, da ein Schutzschalter im „AUS“-Zustand tatsächlich »AUSgeschaltet« ist.


Wesentliche Merkmale:

  • Auf der Tragschiene montierbar
  • Verdrahtung über Einspeiseschiene LINE+ und 0 V
  • Galvanische Trennung im Fehlerfall
  • Aktive lineare Strombegrenzung
  • Kapazitive Lasten bis 40.000 μF
  • Feste Nennstromstärken 0,5 A…12 A
  • Zulassungen: UL, NEC Class 2, VDE

Ihr Nutzen:

  • Sicher weltweit verwendbar, da zugelassen nach EN/IEC60934 (VDE) und UL1077 (Supplementary Protector), UL 1310 (NEC Class 2)
  • Vereinfacht die Wartung sowie die Fehlersuche, da durch die galvanische Trennung Lastkreise wirklich abgeschaltet werden
  • Vereinfacht die Planung durch die aktive Strombegrenzung als eindeutige Planungsgröße
  • Spart Kosten und Zeit durch schnelle sowie flexible Montage inklusive integrierter Stromverteilungslösung


Technische Daten (TU = 25 °C, UB = DC 24 V):

  Betriebsdaten
  Betriebsspannung UB   DC 24 V (18...30 V)
  Nennstrom IN   feste Stromstärken: Typ ESS31-TC-…: 0,5 A; 1 A; 2 A; 2 A CL2; 3 A; 3 A CL2;
  3,6 A; 3,6 A CL2; 4 A; 6 A; 8 A; 10 A; 12 A

  einstellbar: 1 A/2 A oder 3 A/6 A
  Ruhestrom I0   im EIN-Zustand: typ. 8 mA je nach Signalausgang
  Auslösestrom (Bimetall)   typ. 0,4 A
  (nur im Fehlerfall, bis zur galv. Abschaltung)

  Signalisierung des Betriebszustandes über

  • Mehrfarbige LED:
    Grün:
    - Gerät eingeschaltet (S1 = ON)
    Lastkreis durchgesteuert
    Orange:
    - Überlast- oder Kurzschluss bis zur
    elektronischen Abschaltung
    Rot:
    - Gerät elektronisch abgeschaltet
    Lastkreis ausgeschaltet
    - Unterspannung (UB < 8 V)
    AUS:
    - Manuell ausgeschaltet (S1 = OFF)
    Lastkreis ist galvanisch getrennt
    oder Gerät ist spannungslos

  • Potenzialfreier Signalkontakt

  • Ein/Aus-Stellung des Schalters S1

  Lastkreis
  Lastausgang   Power - MOSFET Schaltausgang (plusschaltend)

  Überlastabschaltung (ÜL) und
  Kurzschlussstromabschaltung

  typ. 1,2 x IN mit aktiver Strombegrenzung

  Abschaltzeiten für elektron. Abschaltung

  für galvanische Trennung

  siehe Zeit / Strom-Kennlinie. Überlast-Abschaltzeit typ. 500 ms

  Kurzschluss-Abschaltzeit je nach Nennstrom (siehe Tabelle 1)

  typ. 5 s

  Temperaturabschaltung

Interne Temperaturüberwachung mit galvanischer Trennung



  Unterspannungsüberwachung
  des Lastausganges



  mit Hysterese, kein Reset nötig:
  AUS bei UB < 14 V
  EIN bei UB > 17 V

  Einschaltverzögerung tStart   typ. 2 ms
  nach jedem Einschalten und nach dem Anlegen von UB
  Kapazitive Lasten   bis 40.000μF
  Freilaufbeschaltung   externe Freilaufdiode bei induktiver Last empfohlen
 Parallelschalten mehrerer Lastausgänge   nicht zulässig
  Meldeausgang   ESS31-TC-001/-002
  Elektrische Daten

  Potenzialfreier Signalkontakt
  max. DC 30 V / 2 A, min. DC 12 V / 10 mA

  Normalzustand LED grün

UB liegt an und Schalter S1 auf ON und
keine Überlast, kein Kurzschluss

  AUS-Zustand LED aus

Gerät ausgeschaltet (Schalter S1 auf OFF)
Lastkreis ist galvanisch getrennt
Betriebsspannung UB fehlt

  Fehlermeldung, Signalausgang
  Fehlerzustand LED orange   Überlastbedingung > 1,2 x IN bis zur   elektronischen Abschaltung

  Fehlerzustand LED rot

  ESS31-TC-001

  ESS31-TC-002

  Elektronisches Abschalten nach Überlast, Kurzschluss oder Unterspannung

  Einzelsignal, Schließer Kontakt geöffnet, Kl. 13-14

  Einzelsignal, Öffner Kontakt geschlossen, Kl. 11-12

  Allgemeine Daten
  Fail-Safe-Element

  Vorsicherung für ESS31-T.. nicht notwendig, da ein redundantes Fail-Safe-Element

  integriert ist (Sicherungselement)

  Anschlussklemmen   LINE+ / LOAD+ / 0V


  Schraubanschlüsse
  Anschlussvermögen (Leiterquerschnitt) flexibel mit Aderendhülse

  M4





  o./m. Kunststoffhülse
  Mehrleiteranschluss (zwei Leiter gleichen Querschnitts)


 0,5 - 10 mm2





  starr / flexibel
  flexibel mit Aderendhülse




  0,5 - 4 mm2





  ohne Kunststoffhülse
  flexibel mit TWIN-Aderendhülse



  0,5 – 2,5 mm2


  mit Kunststoffhülse

  Abisolierlänge

  Anzugsmoment (EN 60934)



  0,5 - 6 mm2

  10 mm

  1,5 – 1,8 Nm

  Anschlussklemmen   Signalanschlüsse

  Schraubanschlüsse
  Anschlussvermögen (Leiterquerschnitt) flexibel mit Aderendhülse
  M3

 o./m. Kunststoffhülse
 Abisolierlänge
 Anzugsmoment (EN 60934)

  0,25 – 2,5 mm2
  8 mm
  0,5-0,6 Nm
  Gehäusewerkstoff   Kunststoff
  Gehäusemontage   Tragschiene nach EN 60715-35x7,5
  Umgebungstemperatur   0...+50 °C (ohne Betauung, vgl. EN 60204-1)
  Lagertemperatur   -40...+70 °C
  Feuchte Wärme   96 Std./95 % relat. Feuchte/40 °C nach IEC 60068-2-78, Test Cab.
  Klimaklasse 3K3 nach EN 60721
  Vibrationsfestigkeit   3 g, Prüfung nach IEC 60068-2-6, Test Fc
  Schutzart
  Gehäuse IP20 EN 60529
  Klemmen IP20 EN 60529

  EMV-Anforderungen
  (EMV-Richtlinie, CE-Kennz.)
  Störaussendung: EN 61000-6-3
  Störfestigkeit: EN 61000-6-2
  Isolationskoordination
  (IEC 60934)
  0,5 kV/Verschmutzungsgrad 2
  verstärkte Isolation im Betätigungsbereich
  Isolationswiderstand
  (Aus-Zustand)


  > 100 MΩ (DC 500 V) zwischen
  LINE (+) und LOAD (+)

  Spannungsfestigkeit
  - Betätigungsbereich
  - Einbaubereich
  - Lastkreis-Signalkontakt

  (siehe auch Maßbild)
  Prüfspannung AC 1 000 V
  Prüfspannung AC 500 V


  Konformität / Zulassungen

  CE-Zeichen

  Isolationswiderstand
  (Aus-Zustand)
  > 100 MΩ (DC 500 V) zwischen
  LINE (+) – LOAD (+)
  Einbaumaße (B x H x T)
12,5 x 80 x 83 mm
(Toleranzen nach DIN ISO 286 Teil 1 IT13)

  Betätigungskräfte
  Einschaltung
  Ausschaltung

  5...8 N
  7...10 N

  Gewicht  ca. 70 g


Zulassungen:

  Prüfstelle Prüfnorm   Nennspannung     Nennstrombereich

File-
Certificate
Nr.

  UL   UL 2367   DC 32 V   0,5 A…12 A   E306740
  UL

  UL 1310
  NEC Class 2

  DC 28 V

  0,5 , 1 A, 2 A, 3 A, 3,6 A

  E306740
  UL

  UL 1077
  C22.2 No.
  235-04

  DC 24 V

  0,5 A…12 A

  E67320
  UL

  cULuslisted UL 60947-4-1

  DC 24 V

  0,5 A…12 A

  E362760
  VDE

  IEC/EN
  60934
  (VDE 0642)

  DC 24 V   0,5 A…12 A   40039681

Tabelle 1: Spannungsabfall, Strombegrenzung, max. Laststrom

Nennstrom
I
N

typ. Spannungsabfall
UON bei IN

aktive Strom-
begrenzung (typ.)

Abschalt-
Zeit
IKS
typ. 1)

Abschalt-

Zeit
IÜL
typ. 2)

Fail-Safe-
Element

max. Laststrom
bei 100 % ED



  TU = 40 °C

  TU = 50 °C

0,5 A

90 m V

  1,2 x IN

500 ms

500 ms

2 A

0,5 A

0,5 A

1 A

100 mV

  1,2 x IN

500 ms

500 ms

2 A

1 A

1 A

2 A

110 m V

  1,2 x IN

500 ms

500 ms

4 A

2 A

2 A

  2 A CL2

  130 mV

  1,2 x IN

500 ms

500 ms

4 A

2 A

2 A

3 A

  150 m V

  1,2 x IN

500 ms

500 ms

6,3 A

3 A

3 A

  3 A CL2

  200 mV

  1,2 x IN

500 ms

500 ms

4 A

3 A

3 A

 3,6 A

155 mV

  1,2 x IN

350 ms

500 ms

6,3 A

3,6 A

3,6 A

  3,6 A CL2


  250 mV

  1,05 x IN

450 ms

500 ms

4 A

3,6 A

3,6 A

4 A

160 m V

  1,2 x IN

280 ms

500 ms

6,3  A

4 A

4 A

6 A

170 m V

  1,2 x IN

150 ms

500 ms

10 A

6 A

5 A

8 A

  190 mV

  1,2 x IN

280 ms

500 ms

15 A

8 A

7 A

10 A

  210 mV

  1,2 x IN

200 ms

500 ms

15 A

10 A

9  A

12 A

  220 mV

  1,2 x IN

110 ms

500 ms

20 A

12 A

10,8 A

Technische Daten
Artikelname ESS31-TC-002-DC24V-2A ETA Elektronischer Schutzschalter
ARTNR 24-01730
Gewicht (KG) 0.691600
Ausführung 0 mit galvanischer Trennung im Fehlerfall
Ausführung: Kommunikation, Schnittstelle 0 ohne Steuereingang
Herstellungsland Deutschland
Signalausgang 2 Signalkontakt Öffner
Anschlussform Hauptanschlüsse P10 Flachstecker DIN 46244-A6,3-0,8
Baureihe ESS31-T
Betätigungselement W Standardschaltwippe
Unterspannungsmodul keine
Betriebsspannung DC 24 V Nennspannung DC 24 V
Polzahl 1-polig thermisch geschützt
Nennstrombereich 2A
Montageart TC Tragschienenbefestigung
Kennlinie Mittelträge Auslösekennlinie (Standard)
Zusatzfunktion 0 ohne
Traub Bestellnummer ESS31-TC-002-DC24V-2A
Statistische Warennummer 85362010
Hersteller E-T-A
Hersteller Nummer ESS31-TC-002-DC24V-2A
