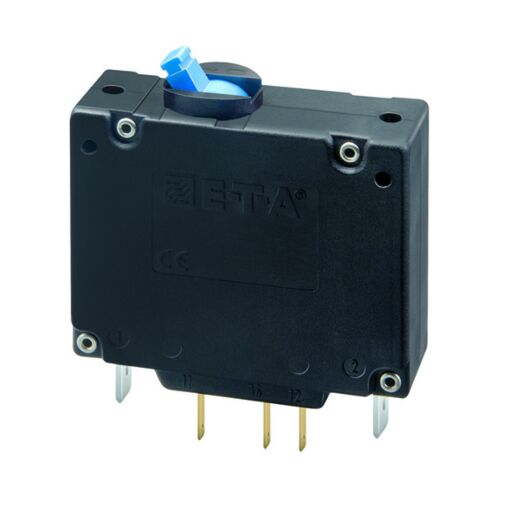

Ein- und mehrpoliger Schutzschalter mit magnetischer oder hydraulisch-magnetischer Auslösung, Kipphebelbetätigung, Frontmontage, verschiedenen Kennlinien und wahlweise Hilfskontakten. Eine präzise Schaltmechanik gewährleistet unbeeinflussbare Freiauslösung und zuverlässige Abschaltung bereits bei kleinsten Überströmen. Geringe Temperaturempfindlichkeit bei Nennlast. Erfüllt die Geräteschutzschalternorm EN 60934 (IEC 60934): S-Typ, HM oder MO.
Typische Anwendungsgebiete Stromversorgungen, Schaltanlagen, Steuer- und Regeltechnik, Telekommunikation, Festnetz und Mobilfunk
Technische Daten
Nennspannung
3 AC 415 V; AC 240 V (50/60 Hz); DC 80 V (höhere Gleichspannungen auf Anfrage)
Nennstrombereich
0,02...50 A DC 0,02...30 A AC
Hilfsstromkreis
AC 240 V 6 A DC 28 V 3 A DC 65 V 1 A DC 80 V 0,5 A
Lebensdauer
3 AC 415 V, AC 240 V: 0,02...30 A 6 000 Schaltspiele mit 1 x IN, induktiv 10 000 Schaltspiele mit 1 x IN, ind.arm
DC 80 V: 0,02...25 A 6 000 Schaltspiele mit 1 x IN, induktiv
0,02...30 A 10 000 Schaltspiele mit 1 x IN, ind.arm 40 + 50 A 6 000 Schaltspiele mit 1 x IN, ind.arm
Umgebungstemperatur
-40 °C...85 °C
Isolationskoordination (IEC 60664)
2,5 kV/2 (IEC 60664) verstärkte Isolation im Betätigungsbereich
Spannungsfestigkeit Betätigungsbreich Line zu Load Pol zu Pol (2- u. 3polig) Haupt- zu Hilfsstromkreis Schalt- zu Auslösekreis (Ausführung X)
Prüfspannung AC 3 000 V Prüfspannung AC 1 500 V Prüfspannung AC 1 500 V Prüfspannung AC 3 000 V Prüfspannung AC 1 500 V
Isolationswiderstand
> 100 MΩ (DC 500 V)
Schaltvermögen 6 x IN bei AC; IEC 60934 - Prüfreihe E
6 x IN bei AC; 4 x IN bei DC
Schaltvermögen (UL 1077)
AC: 1-polig AC 240 V/3 500 A AC 240 V/3 500 A 2-polig AC 240 V/3 500 A AC2 40 V/5 000 A 3-polig 3 AC 240 V/3 500 A 3 AC 240 V/5 000 A
DC: 1-polig 0,02...50 A DC 80 V/3 500 A 2-polig 0,02...30 A DC 80 V/3 500 A
Schutzart (IEC 60529)
Betätigungsbereich IP40 Anschlussbereich IP00
Schwingungsfestigkeit
(UL 1077) 0,02...20 A 25...30 A AC: 1-polig AC 240 V/3 500 A AC 240 V/3 500 A 2-polig AC 240 V/3 500 A AC2 40 V/5 000 A 3-polig 3 AC 240 V/3 500 A 3 AC 240 V/5 000 A DC: 1-polig 0,02...50 A DC 80 V/3 500 A 2-polig 0,02...30 A DC 80 V/3 500 A
Schwingungsfestigkeit
Bei Kennlinien F1, F2:
Einbaulage Kipphebel nach unten: bei 0,9 x IN 10 g (57-2000 Hz) ± 0,76 mm (10-57 Hz)
Übrige Einbaulagen: 10 g (57-2000 Hz) bei IN alle Einbaulagen bei 0,8 x IN 10 g (57-2000 Hz) ± 0,76 mm (10-57 Hz) Prüfung nach IEC 60068-2-6, Test Fc, 10 Frequenzzyklen/Achse
