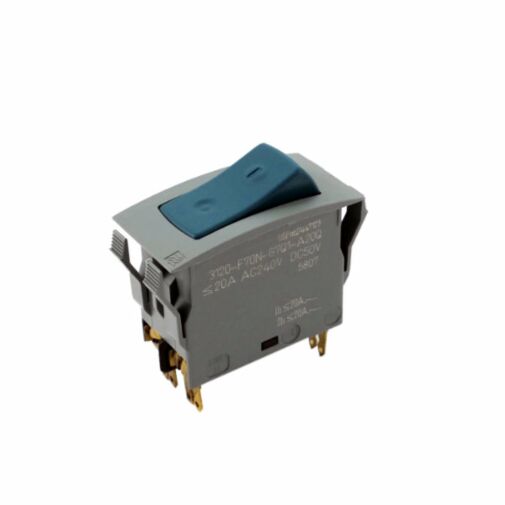

3120-F70N-G7Q1-A20Q-20A ETA Wippenschalter

ETA-Wippenschalter
Frontmontage
max. Nennstrom 20 Amp.

21,47 €
  • 10 für jeweils 17,99 € kaufen und  16% sparen
Inkl. 19% MwSt., zzgl. Versand
Lieferung in 1 bis 3 Tagen innerhalb Deutschlands.
Auf Lager
ARTNR
14-00237

Kombination Schutzschalter/EIN-AUS-Schalter mit Schaltwippe, ein- oder zweipolig, Frontmontage. Zuverlässiges Schaltverhalten durch unbeeinflussbare Freiauslösung. Ein-Aus-Schalter ohne Überstromschutz oder Taster auf Anfrage. Erfüllt die Geräteschutznorm EN 60934 (IEC 60934): S-Typ, TO. Entspricht den Anforderungen der Feuerbeständigkeit nach EN 60335-1: 2007-2 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke.

Das Unterspannungsmodul löst bei Spannungsabfall bzw. -ausfall die EIN-AUS-Schalter-Kombination aus. Bei Spannungswiederkehr muss die Schalterkombination zur erneuten Zuschaltung der Last bewusst wieder eingeschaltet werden. Ein automatischer Wiederanlauf der Verbraucher und des damit verbundenen Sicherheitsrisikos sind somit ausgeschlossen.

Anbauteile: Signalkontakt,  Magnetauslösung.

Typische Anwendungsgebiete:
Elektromotoren, Haushalts- und Büromaschinen, elektrische Werkzeuge, Netzgeräte, Ladegleichrichter, medizinische Geräte nach EN 60601


  Hersteller:

  ETA

  Nennspannung:

  240 V AC; 50 V DC

  Nennstrombereich:

  0,1 – 16 A
  (bis 30 A auf Anfrage, nur 1-polig)

  Spannungsfestigkeit:

  Betätigungsbereich Prüfspannung 3000 V AC
  Pol zu Pol (2-polig) Prüfspannung 1500 V AC

  Umgebungstemperatur:

  -30 – 60° C

  Masse:

  ca. 33 g (2-polig)
  ca. 27 g (1-polig)

  Schutzart (IEC 60529):

  Betätigungsbereich IP 40
  (mit Spritzwasserschutz IP 54)
  Anschlussbereich IP 00

  Zulassungen:

  VDE:

  415 V AC-3 / 0,1 – 16 A (2-polig)
  240 V AC / 0,1 – 20 A
  50 V DC / 0,1 – 20 A (2-polig)
  50 V DC / 0,1 – 4 A (1-polig)
  28 V DC / 0,1 – 20 A

  UL/CSA:

  250 V AC / 0,1 – 20 A
  250 V AC / 30 A (2 Pole parallel)
  50 V DC / 0,1 – 20 A

Mehr Informationen
Artikelname 3120-F70N-G7Q1-A20Q-20A ETA Wippenschalter
ARTNR 14-00237
Gewicht (KG) 0.048300
Herstellungsland Tunesien
Statistische Warennummer 85362010
Baureihe 3120
Montageart F7 Designausführung, Einbauöffnung 44,5x22mm, (Klemmdicke 1-4mm)
Polzahl 2-polig, ohne Schutz, ohne Trennwand
Anschlussform Hauptanschlüsse G7 wie H7 mit Nebenanschluss
Kennlinie Q1 Schalter
Betätigungselement A Designschaltwippe
Farbe und Beleuchtung Wippe 20. Wippe katanablau deckend ohne Beleuchtung
Beschriftung Wippe Q Markierung I und 0 eingepresst
Nennstrombereich 20A
Unterspannungsmodul keine
Bauform G Rahmen mit einem Drucktaster
Hersteller Nummer 312002982601I
Traub Bestellnummer 3120-F70N-G7Q1-A20Q-20A
